001BN

Table de montage rabattable pour porte et cadre

Ergonomie et polyvalence à chaque étape de l’assemblage

Parfaite si :

Simplifier le montage manuel de l’ouvrant et du cadre
Travailler en position verticale et horizontale avec un maximum d’ergonomie.
Intégrer facilement des postes manuels dans des lignes automatiques
Réduire la fatigue des opérateurs lors des phases d’assemblage
Gérer des opérations sur de grands cadres
Avoir une structure robuste mais polyvalente

Demandez dès maintenant la brochure technique ou parlez à un expert

Ergonomie et polyvalence à chaque étape de l’assemblage

Le banc 001BN est conçu pour faciliter les opérations manuelles d’assemblage des portes et des cadres, ainsi que le montage des quincailleries en position verticale et horizontale. Idéal comme point de raccordement entre les lignes automatiques horizontales et les postes manuels verticaux, il garantit stabilité, sécurité et simplicité d’utilisation.

La structure en acier électrosoudé est équipée d’un système basculant pneumatique et d’un plateau de support avec des brosses, tandis que le rouleau inférieur escamotable facilite les manœuvres pendant la phase de travail.

5 raisons de choisir 001BN

Basculage pneumatique facile et sécurisé. Le plan de travail bascule de l’horizontale à la verticale par commande pneumatique, améliorant ainsi l’accessibilité.
Ergonomie opérationnelle maximale. La combinaison de brosses et de rouleaux rétractables rend chaque étape de l’assemblage plus facile.
Structure légère mais robuste. Construction en acier électrosoudé, optimisée pour la stabilité et la facilité de manipulation.

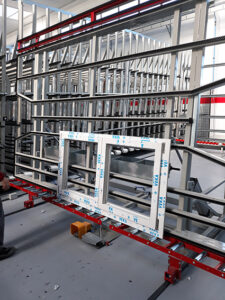

Adaptable à tout type de configuration. Disponible avec des variantes à roues directrices et frein pneumatique pour le déplacement sur des rails au sol.
Solution économique et fonctionnelle. Simple à utiliser, ne nécessite pas d’alimentation électrique. Consommation d’air minimale.

Détails du produit

Le banc 001BN est conçu pour faciliter les opérations manuelles d’assemblage des portes et des cadres, ainsi que le montage des quincailleries en position verticale ou horizontale. Idéal comme point de raccordement entre des lignes automatiques horizontales et des postes manuels verticaux, il garantit stabilité, sécurité et simplicité d’utilisation.

Dimensions

Longueur : 3 500 mm

Largeur : 2 100 mm

Hauteur : 2.380 / 2.500 mm*

Poids : 240 kg

(hauteur variable sur demande)

Performances

Opérateurs requis : 1

Opérabilité : manuel

Renversement: pneumatique

Alimentation et consommation

Puissance installée:

Tension : non prévue

Consommation d’air par cycle : 50 NI/min

Pression de service : 7 bars

Profils gérables (dimensions du cadre)

Longueur max : 3 500 mm

Largeur max : 2 100 mm

Fonctionnalités et traitements pris en charge

Montage de la quincaillerie sur l’ouvrant et le cadre
Accouplement d’éléments en position verticale et horizontale
Raccordement entre lignes automatiques et manuelles
Plan de support avec brosses
Roulante de support escamotable
Système pneumatique de basculement

Options et configurations disponibles

Le banc peut être personnalisé avec :

Tiroir pour accessoires
Rullière inférieure repliable pneumatiquement
Structure avec roues et frein pneumatique (actionnable à pédale ou manuellement)

Ces solutions permettent d’optimiser l’espace de travail et d’adapter le bureau à des configurations dynamiques.

TECHNOLOGIE ET AUTOMATISATION

Essentiel mais fonctionnel, le 001BN fonctionne avec des actionneurs pneumatiques sans nécessiter d’alimentation électrique. Parfait pour l’intégration dans des postes manuels, il peut être facilement déplacé ou repositionné grâce aux versions mobiles, devenant ainsi un allié flexible lors des phases de finition et de contrôle qualité.

Contactez-nous pour découvrir si le 001BN est la solution idéale pour votre production.
