001TN
Banco verticalisateur automatique pour lignes de soudage et d’assemblage
Simplifiez la manutention, améliorez le flux
Parfaite si :
- Verticaliser automatiquement les cadres soudés après la soudure.
- Unir des lignes non parallèles dans la production
- Réduire l’effort physique des opérateurs
- Optimiser le temps de cycle des machines suivantes
- Travailler en toute sécurité et de manière fluide
- Adapter facilement le banc aux lignes existantes ou compactes
Demandez dès maintenant la brochure technique ou parlez à un expert
Simplifiez la manutention, améliorez le flux

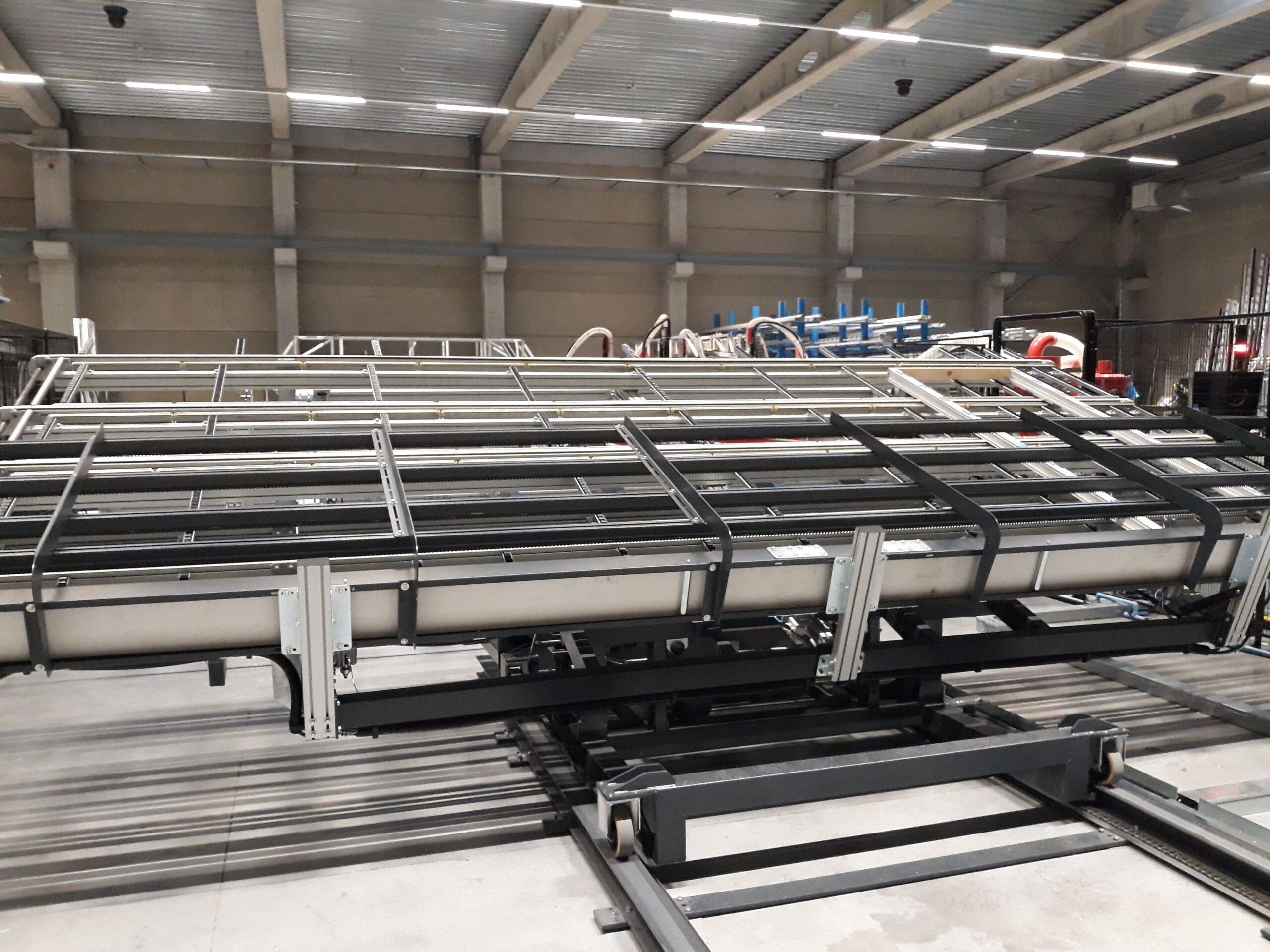

Le banc verticalisateur 001TN est la solution de Graf Synergy pour optimiser la disposition verticale des cadres soudés au sein de la ligne de production. Positionnable à la fois en aval de la soudeuse et comme point de jonction entre des lignes non parallèles, il permet de basculer les éléments de manière automatique et sécurisée de 0 à 80°, réduisant au minimum le besoin d’intervention manuelle.
La structure compacte et la surface de contact conçue pour éviter les blocages lors des déplacements en font un choix idéal même dans des environnements de production avec des espaces réduits ou des agencements personnalisés.
5 raisons de choisir 001TN
- Renversement contrôlé et précis. Système motorisé sans balais ou pneumatique permettant une verticalisation automatique de 0 à 80°.
- Surface à faible friction. Des courroies en polyuréthane avec un profil de guidage thermosoudé et des brosses diagonales garantissent un glissement fluide des panneaux.
- Structure compacte et modulaire. Réalisée en tube d’acier soudé et peint, elle est robuste tout en étant compatible avec des agencements linéaires ou complexes.
- Sécurité maximale à chaque étape. Équipé de sangles verticales, de rouleaux latéraux et de protections qui maintiennent la stabilité de l’élément même lors de l’inversion.
- Personnalisable selon chaque besoin. Disponible en cinq versions allant jusqu’à 6 000 mm de longueur pour s’adapter à tout format de production.
Détails du produit
001TN permet le transfert et la verticalisation automatique des cadres, simplifiant ainsi la logistique interne entre la soudure, le stockage et le montage.
Dimensions
Longueur : 3 500 mm
Largeur : 3 400 mm
Hauteur : 1.000 mm
Poids : 1,600 Kg
Performances
Temps de cycle : dépend de l’installation connectée
Opérateurs demandés : 1
Basculement automatique de 0 à 80°
Alimentation et consommation
Puissance installée : 10 kW
Tension: 400 V
Consommation d’air par cycle : 30 NI/min
Pression de fonctionnement : 7 bars
Profils gérables (dimensions du cadre)
Longueur max : 2 800 mm
Largeur max : 1.400 mm
Épaisseur max : 130 mm
Fonctionnalités et traitements pris en charge
- Sangles en polyuréthane avec guide thermosoudé
- Brosses diagonales anti-blocage
- Convoyeur horizontal avec variateur de fréquence
- Lit flottant avec roues folles/brosses
- Rouleaux verticaux latéraux et courroies de support
Options et configurations disponibles
Aucun accessoire n’est prévu. Cependant, il est disponible en différentes variantes pour s’adapter à des cadres de plus grande taille :
- 001TN40 : 2.800 x 4.000 mm
- 001TN32 : 2 800 x 3 200 mm
- 001TN34 : 4.000 x 3.200 mm
- 001TN60 : 2.800 x 6.000 mm
- 001TN50 : 2.800 x 5.000 mm
TECHNOLOGIE ET AUTOMATISATION
Le 001TN est propulsé par des moteurs brushless à haute efficacité ou un système pneumatique, alliant fiabilité et simplicité d’utilisation. Le contrôle par variateur sur le convoyeur permet des ajustements dynamiques de la vitesse de manutention. Intégrable avec des systèmes Industrie 4.0, il peut être connecté à des logiciels de gestion pour la synchronisation des cycles et l’optimisation des flux.
Contactez-nous pour découvrir si le 001TN est la solution idéale pour votre production.
