002NV
Navette verticalisatrice pour lignes d’assemblage automatisées
Déplacez-vous avec précision, redressez-vous en toute confiance
Parfaite si :
- Automatiser le flux entre le soudage, le stockage et l’assemblage des outils.
- Accélérer la manipulation tout en réduisant le risque d’erreurs ou de dommages.
- Gérer des passages verticaux et horizontaux avec une seule solution
- Opérer en toute sécurité même en cas d’arrêts imprévus.
Demandez maintenant la brochure technique ou parlez à un expert
Déplacez-vous avec précision, redressez-vous en toute confiance
La 002NV de Graf Synergy est un chariot autonome conçu pour optimiser le chargement et le déchargement de cadres soudés entre les différentes stations de la ligne de production. Grâce à sa capacité à orienter les éléments de l’horizontale à la verticale (et vice versa) avec une précision extrême, il élimine les interruptions et les manipulations manuelles, augmentant ainsi l’efficacité et la sécurité.
Compacte mais puissante, la 002NV fonctionne à des vitesses de translation allant jusqu’à 2 m/s et avec des tolérances millimétriques, s’intégrant parfaitement dans des installations automatisées même dans des espaces réduits.
5 raisons de choisir 002NV
- Verticalisation précise et automatique. Système servo-assisté avec moteur brushless qui oriente le cadre de 0 à 92° (optionnel 98°) avec une précision de 0,1°.
- Translation rapide et fluide. Mouvement jusqu’à 2 m/sec avec une répétabilité de 0,5 mm. La surface de contact avec des courroies et des brosses garantit un glissement continu.
- Sécurité intégrée. Protections frontales anti-chute actives même en cas d’arrêt d’urgence. Rouleaux latéraux pour le centrage dans les passages horizontaux.
- Intégration totale. Gère les éléments provenant de tables horizontales ou de convoyeurs verticaux. Compatible avec les entrepôts automatisés et les logiques de tri.
- Idéal pour tous les agencements. Structure compacte, robuste et peinte au four. Parfaite pour des lignes sur mesure et des systèmes logistiques modulaires.
Détails du produit

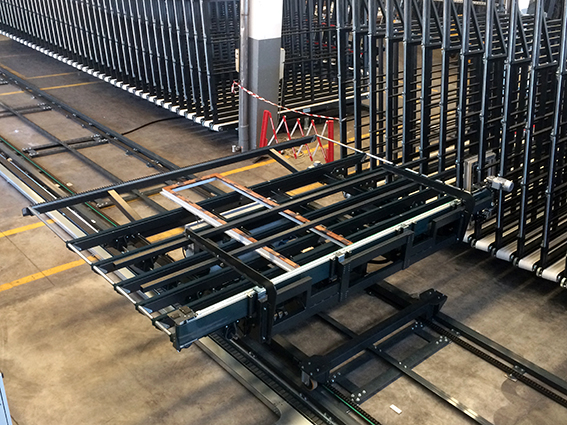

La navette 002NV est conçue pour le transfert automatique de cadres soudés entre des postes de production avec changement d’orientation. Grâce à sa structure en courroies de polyuréthane, à ses rouleaux latéraux et à son convoyeur à la base, elle garantit :
Dimensions
Longueur : 3 400 mm
Largeur : 3 500 mm
Hauteur : 3 300 mm
Poids : 1,300 kg
Performances
Temps de cycle moyen (chargement + transport + déchargement) : 50 sec*
Vitesse de translation : jusqu’à 2 m/sec
- Adaptez ce contenu de manière naturelle et fluide en français. Contenu :
Opérateurs demandés : 1
Alimentation et consommation
Puissance installée : 12 kW
Tension : 400 V
Consommation d’air par cycle : 30 NI/min
Pression de service : 7 bars
Profils gérables (dimensions du cadre)
Longueur max : 2 800 mm
Largeur max : 1.400 mm
Épaisseur max : 130 mm
Fonctionnalités et traitements pris en charge
- Chargement et déchargement sur tables ou rouleaux
- Transfert entre horizontal et vertical
- Poussée contrôlée vers des supports ou des dépôts
- Alignement et centrage des cadres
- Gestion fluide même des flux mixtes
Options et configurations disponibles
La 002NV est hautement personnalisable en fonction de la configuration de production et des besoins de manutention. Parmi les options :
- Verticalisation jusqu’à 98° (au lieu de 92°)
- Rampes pour la manipulation assistée du tableau
- Système d’extraction pour entrepôts à gravité
- Système à pignon pour la transmission aux tapis du magasin
Ces solutions la rendent adaptable même à des contextes complexes avec des logiques FIFO, des tampons ou une intégration avec des installations existantes.
TECHNOLOGIE ET AUTOMATISATION
Dotée de moteurs brushless haute précision et d’un onduleur pour un contrôle dynamique des vitesses, la navette 002NV s’intègre parfaitement dans les systèmes automatisés de l’Industrie 4.0. La gestion peut être connectée à des logiciels de supervision et à des systèmes ERP pour la traçabilité du cadre et la synchronisation avec les autres étapes de la ligne. Son architecture modulaire permet des mises à niveau futures et des personnalisations à la demande.
Contactez-nous pour découvrir si le 002NV est la solution idéale pour votre production.
