004NV
Navette verticale motorisée pour lignes de vitrage et d’assemblage
Vitesse maximale, complexité minimale
Parfaite si :
- Automatiser le déplacement des fenêtres à la verticale
- Minimiser les encombrements tout en maintenant l’efficacité
- Optimiser le cycle de travail entre le vitrage et le montage des quincailleries.
- Minimiser l’entretien grâce à une structure simple.
- Améliorer la sécurité opérationnelle lors du transport
- Intégrer facilement l’installation dans des agencements existants
Demandez dès maintenant la brochure technique ou parlez à un expert
Vitesse maximale, complexité minimale
Le chariot 004NV est une solution haute performance pour la manipulation verticale de panneaux et de cadres, simples ou doubles, au sein d’installations automatisées. Conçu pour optimiser le transfert des éléments entre les stations de vitrage et d’assemblage, il combine une structure compacte avec une vitesse de mission élevée (jusqu’à 2 m/s) grâce à un système sans balais avec transmission couronne/chaîne.
Son inclinaison fixe de 8° garantit la stabilité de la charge lors du déplacement, tandis que son design simplifié réduit les coûts de gestion et de maintenance.
5 raisons de choisir 004NV
- Vitesse supérieure dans des espaces réduits. Système sans balais avec transmission mécanique directe permettant des déplacements rapides et précis (jusqu’à 2 m/sec).
- Sécurité toujours active. Les protections frontales anti-chute et les rouleaux verticaux latéraux garantissent un passage sécurisé même en cas d’arrêt d’urgence.
- Coûts opérationnels réduits. Conception mécanique essentielle et motorisations efficaces pour une gestion économique et durable.
- Manœuvre fluide et stable. Surface à rouleaux folles et structure inclinée de 8° pour un soutien optimal des éléments.
- Adaptabilité maximale au format. Disponible en différentes versions (jusqu’à 5 000 mm de longueur carrée) pour s’adapter à tous les besoins de production.
Détails du produit
Le 004NV est conçu pour déplacer en toute sécurité des panneaux et des cadres au sein de lignes automatisées, garantissant ainsi stabilité et précision.
Dimensions
Longueur : 1 900 mm
Largeur : 3 600 mm
Hauteur : 3 000 mm
Poids : 900 Kg
Performances
Temps de cycle moyen (chargement + transport + déchargement) : 30 sec*
Vitesse de translation : jusqu’à 2 m/sec
Opérateurs requis : 1
(dépend de la longueur de la ligne)
Alimentation et consommation
Puissance installée : 9 kW
Tension : 400 V
Consommation d’air par cycle : 50 NI/min
Pression de service : 7 bars
Profils gérables (dimensions du cadre)
Longueur max : 1 400 mm
Largeur max : 2.800 mm
Épaisseur max : 130 mm
Fonctionnalités et traitements pris en charge
- Convoyeur avec variateur pour réglage dynamique
- Surface avec des roues folles à haute capacité
- 4 roues sur rails au sol pour un déplacement linéaire
- Rouleaux verticaux pour le centrage
- Protections frontales pour prévenir les chutes
Options et configurations disponibles
La 002NV est hautement personnalisable en fonction de la configuration de production et des besoins de manutention. Parmi les options :

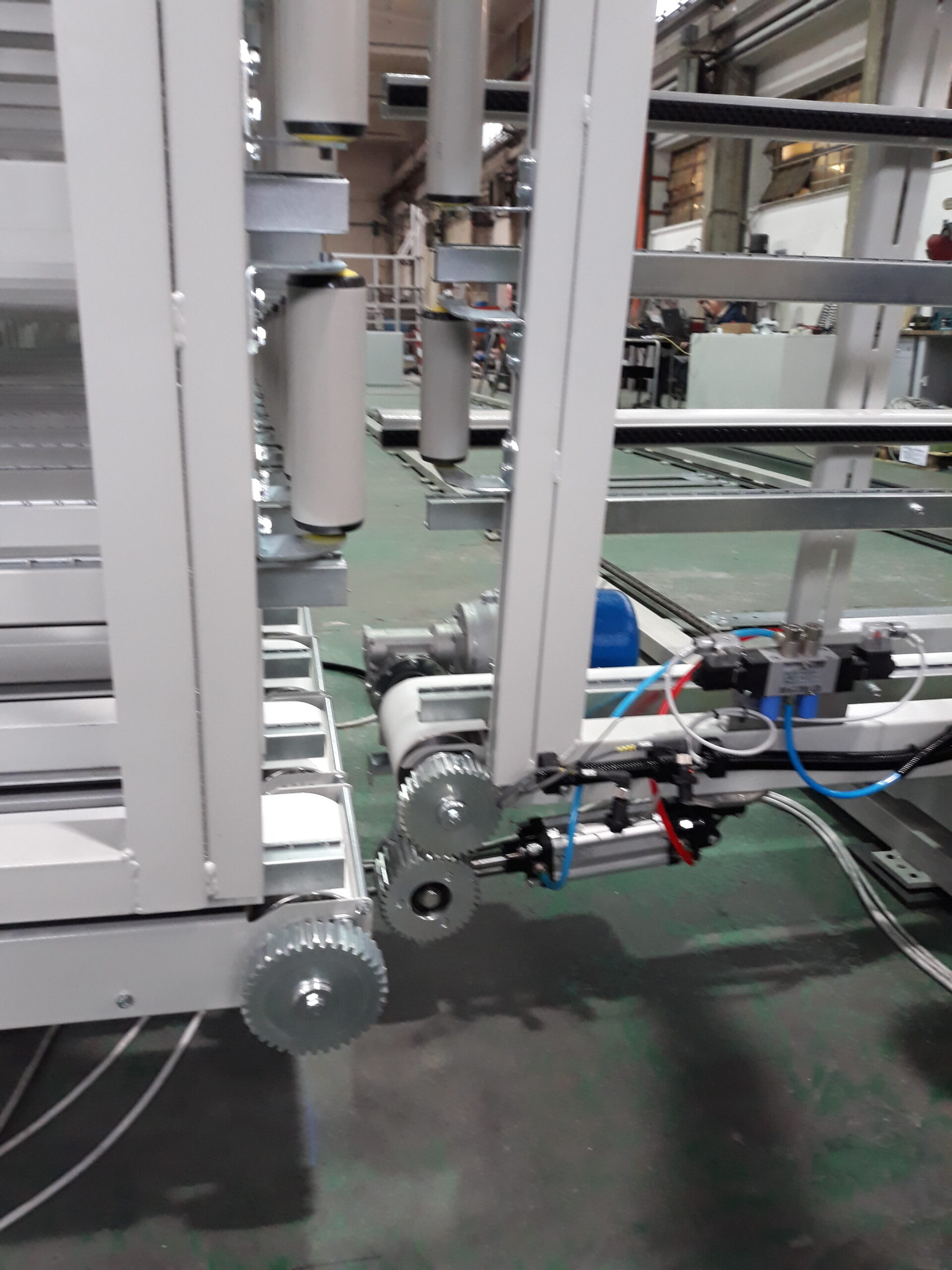

- Système à pignon pour la transmission de mouvement aux tapis du magasin
- Sangles pour la manipulation intégrée du tableau
- Versions alternatives de format utile :
- 004NV36 : 2 800 x 3 600 mm
- 004NV40 : 3 200 x 4 000 mm
- 004NV50 : 3 200 x 5 000 mm
Ces variantes rendent la navette adaptée aux installations complexes ou aux besoins de manutention non standards.
TECHNOLOGIE ET AUTOMATISATION
Grâce à son architecture mécanique optimisée, le 004NV offre une solution robuste et simple pour la manutention verticale automatisée. Les moteurs asynchrones avec variateur permettent un réglage précis des vitesses, rendant l’installation compatible avec les logiques de l’Industrie 4.0. Il est possible d’intégrer le système avec des logiciels de gestion de ligne et de supervision pour la traçabilité et le coordination de la production en temps réel.
Contactez-nous pour découvrir si le 004NV est la solution idéale pour votre production.
