005NV
Navette verticale avec rotation pour une logistique intelligente des menuiseries
Précision et polyvalence pour une manutention intégrée
Parfaite si :
- Optimiser le flux entre l’assemblage, le vitrage et le stockage
- Gérer des rotations complexes des cadres dans des espaces réduits
- Asservir des lignes miroir ou des installations parallèles
- Minimiser les opérations manuelles entre chaque étape.
- Travailler en toute sécurité même avec des portes de grande taille.
- Adapter la logistique aux différents formats de production
Demandez dès maintenant la brochure technique ou parlez à un expert
Précision et polyvalence pour une manutention intégrée
Le 005NV est le chariot Graf Synergy le plus complet pour la manipulation automatisée des panneaux, des cadres et des menuiseries finies. Grâce à son système rotatif, il peut faire pivoter les pièces de ±180°, les adaptant à l’orientation requise par les différentes étapes de production, optimisant ainsi les flux et réduisant les manipulations manuelles.
Fabriquée en acier peint, avec une structure inclinée à 8° pour un support stable, elle combine une translation rapide (jusqu’à 2 m/sec) avec une précision très élevée (0,5 mm en translation et 0,1° en rotation).
5 raisons de choisir 005NV
- Rotation automatique ±180°. Système servo-assisté pour changer l’orientation des cadres avec une extrême précision et rapidité.

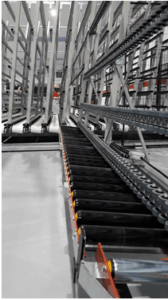

- Fluidité maximale dans les transitions. Grâce à des rouleaux latéraux, des roues folles et un bandeau motorisé avec variateur, chaque transfert se fait sans interruptions ni désalignements.
- Vitesse de mission élevée. Cycle moyen complet en 45 secondes, optimisé pour des lignes de production à forte intensité.
- Sécurité intégrée pour chaque situation. Des protections frontales anti-chute et une structure inclinée garantissent la stabilité même en cas d’arrêt imprévu.
- Flexibilité totale de mise en page. Supporte des configurations miroir et est disponible en version agrandie jusqu’à 4 000 x 3 200 mm.
Détails du produit
005NV est la solution idéale pour le transfert et la rotation automatique de tableaux entre différentes stations de production.
Dimensions
Longueur : 1 900 mm
Largeur : 3 600 mm
Hauteur : 3 000 mm
Poids : 950 Kg
Performances
Temps de cycle moyen (chargement + transport + déchargement) : 45 sec*
Vitesse de translation : jusqu’à 2 m/sec
Opérateurs requis : 1
Rotation des éléments : ±180
(*dépend de la longueur de la ligne)
Alimentation et consommation
Puissance installée : 10 kW
Tension : 400 V
Consommation d’air par cycle : 30 NI/min
Pression de service : 7 bars
Profils gérables (dimensions du cadre)
Longueur max : 3 200 mm
Largeur max : 2 800 mm
Épaisseur max : 130 mm
Fonctionnalités et traitements pris en charge
- Chargement/déchargement sur rouleaux ou entrepôts motorisés
- Rotation automatique ±180° sur axe vertical
- Transition fluide entre différentes orientations
- Centrage latéral par rouleaux
- Translation sur rails via des roues folles à haute capacité
Options et configurations disponibles
Configurée pour s’adapter à tous les besoins en matière de mise en page, la 005NV peut être équipée de :
- Système de pignon pour la transmission de mouvement aux tapis de stockage
- Sangles de manutention de tableau
- Version agrandie 005NV40 (4.000 x 3.200 mm)
Ces options étendent également leur utilisation à des installations avec de grands volumes ou des formats non standards.
TECHNOLOGIE ET AUTOMATISATION
Dotée d’un moteur brushless haute précision pour la translation et d’un système de rotation assisté par servomoteur, la 005NV s’intègre parfaitement aux installations Industrie 4.0. Le convoyeur avec variateur permet des ajustements dynamiques, tandis que l’intégration avec des logiciels de gestion et des systèmes de supervision assure une traçabilité complète et une gestion centralisée de la logistique.
Contactez-nous pour découvrir si le 005NV est la solution idéale pour votre production.
