CUT 3B
Centre de découpe CNC à 3 lames pour fenêtres en PVC
Une productivité maximale et une précision dans une seule machine de découpe industrielle
Parfait pour:
- Serruriers qui produisent jusqu’à 500 fenêtres par jour
- Qui souhaite optimiser chaque barre découpée avec un logiciel avancé
- Départements de production à la recherche de rapidité sans compromettre la qualité
- Entreprises qui travaillent sur des profils avec des sections complexes ou non standards
- Qui vise une automatisation complète du cycle de découpe
Demandez dès maintenant la brochure technique ou parlez à un expert
La puissance de trois lames synchronisées pour des coupes continues et précises
Le CUT 3B est un centre de découpe CNC à 6 axes contrôlés, conçu pour garantir des niveaux de productivité très élevés dans le traitement des profils en PVC, y compris avec joint.

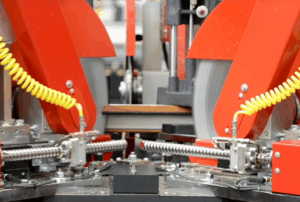

Équipé d’un module de coupe avec 3 lames Ø 550 mm indépendantes et synchronisées, il garantit des coupes précises à -45° / 90° / +45°.
L’installation se compose d’un entrepôt de chargement automatique (jusqu’à 8 barres) avec une pince CNC à moteurs linéaires et une lecture centésimale de la position.
Le module de déchargement est motorisé par courroies avec une cellule photoélectrique de sécurité et une capacité allant jusqu’à 15/20 pièces.
Pourquoi choisir le CUT 3B
- Vitesse extrême et synchronisation totale. Trois lames indépendantes actionnées par des moteurs sans balais pour un cycle de coupe continu et rapide.
- Précision avancée sur chaque profil. Système d’alignement automatique des barres et des pinces CNC avec lecture centésimale sur bande magnétique.
- Économie concrète à chaque cycle. Le logiciel GRAF Synergy optimise les listes en réduisant le gaspillage de matériel et en augmentant l’efficacité.
- Automatisation totale du flux. De l’entrepôt à la table de déchargement, chaque étape est automatisée pour éliminer les arrêts et les retards.
- Interface conviviale et personnalisable. Le système est conçu pour une utilisation intuitive et rapide, avec des possibilités de personnalisation et d’intégration 4.0.
Détails du produit
Le CUT 3B réalise des coupes rapides et précises sur des profils en PVC, même avec joint, avec des angles allant de -45° à +45°.
Le système CNC à 6 axes garantit un contrôle maximal de la géométrie de coupe, même sur des sections complexes.
La linéarisation automatique des barres améliore la qualité du résultat final.
Dimensions
Longueur : 16 000 mm
Largeur : 3 000 mm
Hauteur : 2 400 mm
Poids : 2,500 kg
Performances
Jusqu’à 500 fenêtres/8h (1 vantail)
Opérateurs demandés : 1
Alimentation et consommation
Puissance installée : 14 kW
Tension : 400 V
Pression minimale : 7 bars
Consommation d’air : 200 Nl/min
Profils professionnels
Longueur : 700 à 6 500 mm (min. 400 mm sur demande)
Largeur : 40 à 130 mm
Hauteur : 40 à 180 mm
Options et configurations disponibles
Le centre de découpe peut être amélioré avec une gamme d’accessoires et de logiciels avancés :
- Fly Optimizer : optimisation des restes de barre pour réduire les déchets
- STATISTIQUES : analyse des données de production pour un suivi continu
- Option Récupérer : réinsertion des pièces incorrectes dans de nouvelles listes
- Cabine insonorisée : sur mesure pour la réduction du bruit
- Table de déchargement motorisée avec sortie de l’autre côté
- Étiqueteuse automatique ou manuelle
- Laser pour marquage de profils (simple ou double)
- Convoyeur de copeaux NRT 500 / NRT-CP
- Aspirateur à 2 sacs, 4 sorties Ø 100 (Mod. D4)
- Prédisposition pour connexion avec les centres de vissage ASG-E
- Personnalisations sur demande pour des profils non standards
Logiciel avancé et intégration 4.0
Le logiciel de gestion CUT 3B permet l’importation automatique des listes de découpe et l’optimisation du cycle. Intégrable dans les systèmes de fabrication intelligente, il prend en charge les analyses statistiques, le réemploi des chutes, la gestion des erreurs et la personnalisation selon les types de profil.
Maximisez chaque barre, automatisez chaque coupe : demandez dès maintenant une démo ou une consultation technique sur le CUT 3B.
