Unité de forage efficace : Station CNC pour le perçage de fixation sur profils en PVC
Perçage automatique, zéro temps d’arrêt
Parfaite si :
- Effectuer le perçage de fixation automatiquement directement sur la ligne.
- Réduire les temps de cycle sans sacrifier la précision
- Travailler des profils en PVC avec renfort déjà intégré
- Automatiser également le perçage des traverses.
- Éliminer l’intervention manuelle grâce à des logiques CNC complètes.
- Intégrer le perçage dans une ligne avec un Centre de Découpe et de Travail
Demandez maintenant la brochure technique ou parlez à un expert
Perçage automatique, zéro temps d’arrêt

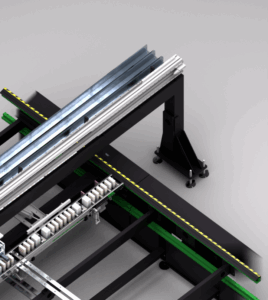

EDU est la station de perçage CNC développée par Graf Synergy pour l’exécution automatique et précise du perçage périphérique de fixation sur des profils en PVC déjà renforcés. Intégrable directement sur la table dynamique, elle permet d’effectuer le perçage pendant le flux de production sans aucune interruption, réduisant ainsi les temps de cycle et améliorant la qualité globale du travail.
Avec un pont porteur pouvant accueillir jusqu’à 3 unités de perçage vertical, l’installation se distingue par sa flexibilité, sa précision et son automatisation avancée, ce qui en fait un choix parfait pour les lignes à haute productivité et les usines orientées vers l’Industrie 4.0.
5 raisons de choisir EDU
- Vitesse à temps zéro. Le perçage se fait en ligne, sans interrompre le flux de production sur la table dynamique.
- Précision paramétrique. Chaque unité contrôle la profondeur, la position et la vitesse d’avancement pour des perçages parfaits.
- Automatisation maximale. L’installation fonctionne en totale autonomie : aucun opérateur n’est requis.
- Polyvalence opérationnelle. En plus du perçage périphérique, il est également possible de percer les traverses.
- Logiciel intégré avancé. Gestion CNC complète avec contrôle des coordonnées sur les axes X et Y, pour une flexibilité maximale de programmation.
Détails du produit
EDU est la station de perçage CNC développée par Graf Synergy pour l’exécution automatique et précise du perçage périphérique de fixation sur des profils en PVC déjà renforcés. Intégrable directement sur la table dynamique, elle permet d’effectuer le perçage pendant le flux de production sans aucune interruption, réduisant ainsi les temps de cycle et améliorant la qualité globale du travail.
Dimensions de la machine
Longueur : 4 500 mm
Largeur : 1 800 mm
Hauteur : 2 700 mm
Poids : 2,500 kg
Alimentation et consommation
Puissance installée : 9 kW
Alimentation: 400 V
Consommation d’air : 200 NI/min
Pression de service : 7 bars
Caractéristiques opérationnelles
- Nombre d’unités de perçage : jusqu’à 3 (verticales)
- Mouvement de l’axe X : automatique longitudinal
- Mouvement de l’axe Y : positionnement automatique transversal
- Mode opératoire : CNC
- Opérateurs requis : 0
Dimensions des profils traitables
- Longueur : 350 – 4000 mm
- Largeur : 40 – 130 mm
- Hauteur : 40 – 120 mm
Type de travaux
- Forage automatique pour fixation périmétrique
- Possibilité de perçage pour fixation transversale
Intégration
- Compatible avec la table dynamique Graf Synergy
- Idéal en accord avec les centres de découpe et d’usinage CNC
TECHNOLOGIE ET AUTOMATISATION
L’EDU représente un saut technologique dans la gestion du perçage périphérique. L’ensemble du processus est contrôlé par un logiciel avancé qui gère les trajectoires et les paramètres de chaque perçage. Grâce à l’intégration directe avec la table dynamique et au contrôle simultané des axes X et Y, il est possible d’obtenir une productivité maximale avec des tolérances minimales, même sur des profils déjà renforcés.
Contactez-nous pour découvrir si l’EDU est la solution idéale pour votre production.
