EMV
Usinage vertical CNC pour traverses et montants en PVC
La mise en tête devient automatique, rapide et parfaitement intégrée dans le cycle de production
Parfaite si…
- Voulez-vous automatiser complètement l’en-tête des traverses ?
- Vous cherchez une machine qui intègre plusieurs opérations en une seule étape.
- Vous devez travailler avec des profils différents avec rapidité et précision.
- Vous souhaitez réduire les délais et les coûts de production.
- Vous souhaitez garantir la répétabilité et la propreté constante de votre plan de travail.
Demandez dès maintenant la brochure technique ou parlez à un expert
Le pantographe manuel qui allie flexibilité, rapidité et qualité professionnelle
La EMV est une machine de marquage vertical automatique à commande numérique à 4 axes, conçue pour réaliser avec précision la profilage des extrémités de traverses et de montants en PVC.
Il se distingue par sa capacité à intégrer dans un seul système toutes les opérations nécessaires, réduisant ainsi drastiquement les temps de production et garantissant une qualité constante dans le temps.
Parfaitement intégrable avec le centre de vissage ASG, il permet le filetage, les usinages et le vissage en un seul cycle, éliminant les étapes manuelles et augmentant l’efficacité globale.
Grâce à l’entrepôt automatique et au système rapide de changement d’outils, la EMV représente le choix idéal pour ceux qui recherchent une productivité sans compromis.
5 raisons de choisir EMV
- Tout en un seul dispositif. Intègre le fraisage, le vissage et les opérations sur les traverses, évitant ainsi les déplacements et les retravaillages.
- Temps et coûts sous contrôle. Grâce à la gestion automatisée et au traitement continu, optimisez l’ensemble du processus de production.

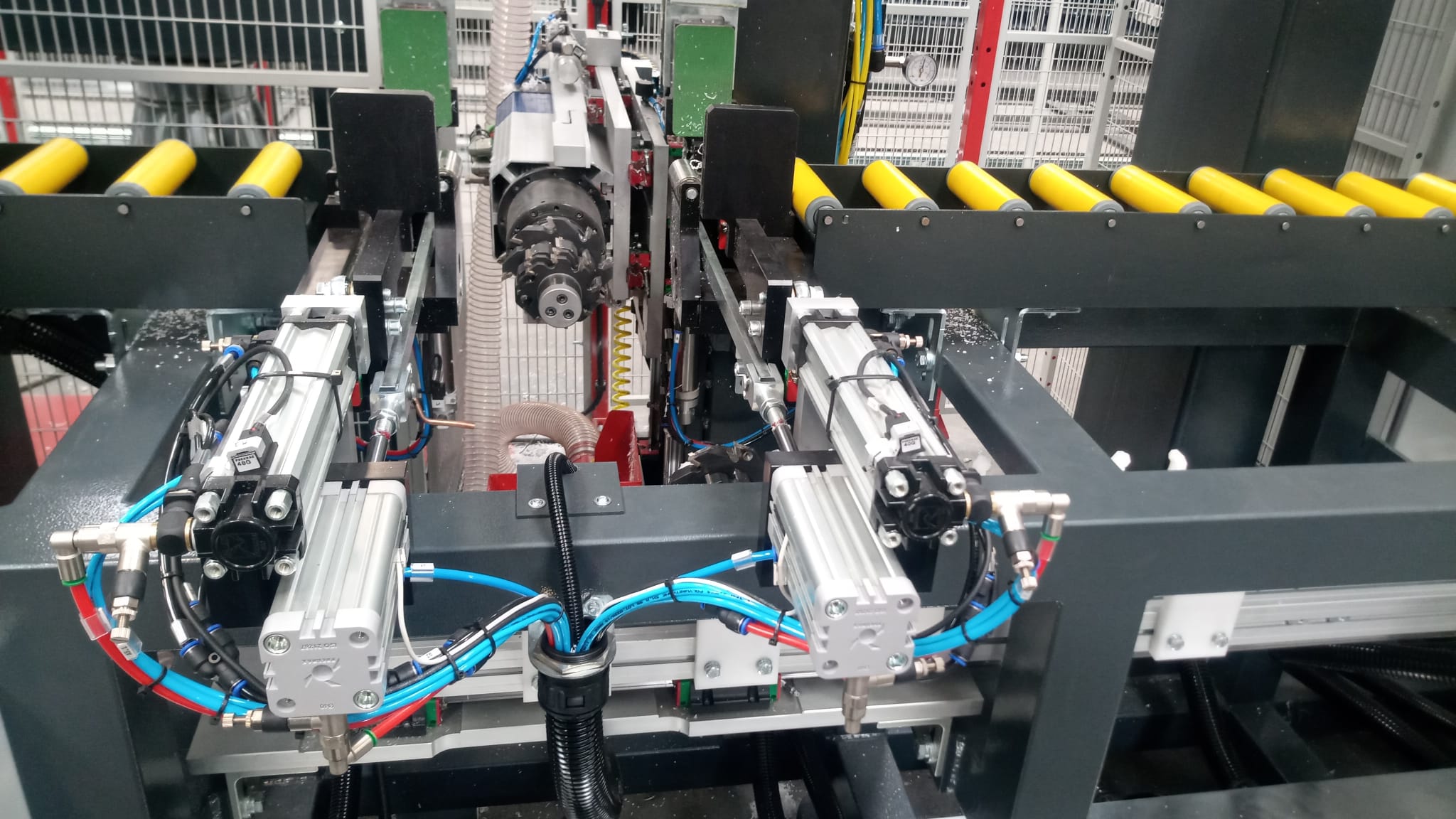

- Entrepôt automatique pour 5 fraises. Changement d’outils CNC rapide et précis, sans intervention manuelle.
- Usinage sur mesure pour chaque profil. Broche servo-ventilée avec contrôle de la vitesse en fonction du matériau.
- Double aspiration pour un environnement propre. Système d’aspiration mobile qui suit le groupe de fraisage, maintenant la zone de travail dégagée.
Détails du produit
La EMV est conçue pour façonner de manière précise et répétable les extrémités des traverses et montants en PVC, grâce à un processus entièrement automatisé. Le système utilise des programmes logiciels personnalisés pour chaque profil, associés à des réglages mécaniques de haute précision, garantissant une qualité constante dans le temps.
Dimensions de la machine
Longueur : 4 500 mm
Largeur : 1 500 mm
Hauteur : 2 200 mm
Poids : 1,500 kg
Performances opérationnelles
Opération : Automatique, CNC 4 axes
Opérateurs demandés : 1
Productivité : Dépendante de la machine en ligne (ex. ASG)
Alimentation et consommation
Puissance installée : 8 kW
Tension : 400 V
Consommation d’air : 400 Nl/min
Pression minimale : 7 bars
Profils professionnels
Hauteur max : 110 mm
Largeur max : 280 mm
travaux pris en charge

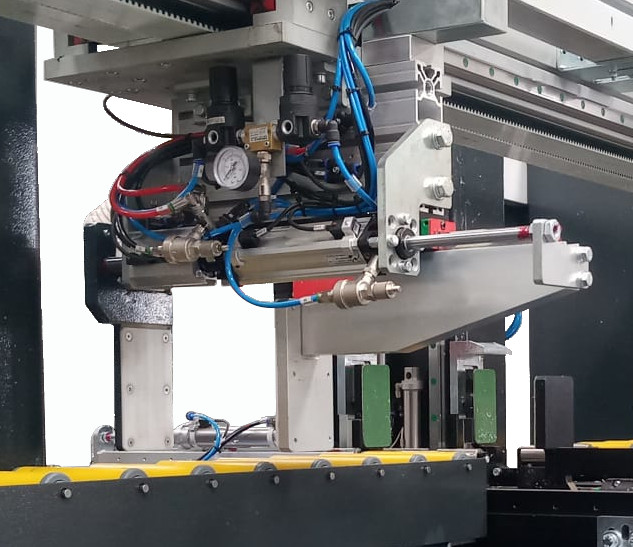

Le mandrin servo-ventilé est contrôlé par un axe CNC qui régule la vitesse de rotation en fonction du matériau, tandis que le système d’évacuation avec pince à 4 axes contrôlés complète le cycle de traitement de manière sûre et efficace.
Options et configurations disponibles
La machine est fournie en configuration complète : aucune option supplémentaire n’est prévue, car l’installation est déjà optimisée pour garantir des performances maximales dans sa catégorie.
Technologie et automatisation
L’unité est équipée d’un magasin automatique CNC pouvant contenir jusqu’à 5 groupes de fraises (erronément indiqués comme 8 dans certains textes), avec un système de changement d’outils géré par commande automatique. Chaque groupe est dédié à des opérations spécifiques et est sélectionné de manière dynamique en fonction du profil d’entrée.
Le contrôle CNC sur 4 axes garantit des mouvements fluides et répétitifs, tandis que l’intégration avec des systèmes en amont (comme le centre ASG) transforme la EMV en un nœud central pour une ligne de production continue et sans interruptions.
