ESU
Unité de vissage efficace : Station CNC pour le vissage de renforts sur des profils en PVC
Visseuse automatique, productivité continue
Parfaite si :
- Automatiser la phase de vissage des renforts sur les profils en PVC.
- Minimiser l’intervention manuelle en ligne
- Assurer des fixations rapides, précises et répétables.
- Travailler en continu avec la table dynamique et le poste de travail.
- Optimiser les temps de cycle et la productivité
- Intégrer des paramètres CNC concernant la position, la profondeur, le couple et la vitesse.
Demandez dès maintenant la brochure technique ou parlez à un expert
Visseuse automatique, productivité continue
ESU est la station CNC Graf Synergy dédiée au vissage automatique des renforts métalliques à l’intérieur des profils en PVC. Elle s’intègre directement dans le flux de production, travaillant en ligne avec la table dynamique et les centres de découpe et d’usinage, afin de réaliser le fixation des renforts en un temps record.

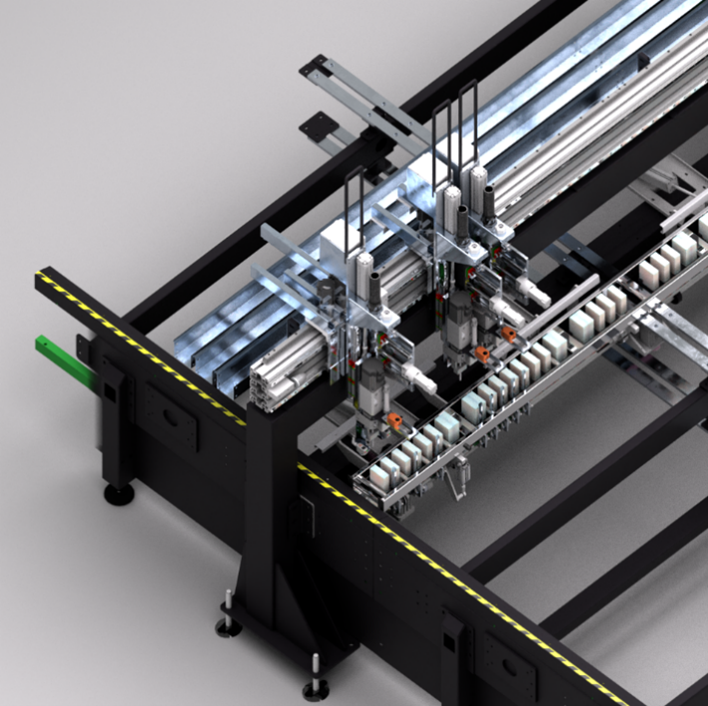

La machine est équipée d’un module de fixation pouvant accueillir jusqu’à 4 visseuses électriques sans balais avec alimentation automatique des vis. Chaque cycle est entièrement géré par un logiciel CNC, garantissant ainsi rapidité, précision et cohérence avec les paramètres de traitement.
5 raisons de choisir ESU
- Vitesse maximale à temps zéro. Le traitement se fait directement en ligne, pendant le flux de production du profil.
- Contrôle complet des paramètres. Logiciel CNC dédié à la gestion précise de la position, de la profondeur de vis, du couple et de la vitesse.
- Visseuses électriques sans balais. Silencieuses, précises, à faible consommation d’énergie. Elles peuvent travailler simultanément ou s’alternent.
- Automatisation totale, opérateur réduit. Il suffit de charger les vis. Tout le reste est automatisé.
- Polyvalence avec 4 visseuses et modules optionnels. Possibilité de monter jusqu’à 4 unités, ainsi que des chargeurs supplémentaires pour différentes tailles de vis.
Détails du produit
ESU est la station CNC Graf Synergy dédiée au vissage automatique des renforts métalliques à l’intérieur des profils en PVC. Elle s’intègre directement dans le flux de production, travaillant en ligne avec la table dynamique et les centres de découpe et d’usinage, afin de réaliser le fixation des renforts en un temps record.
Dimensions de la machine
Longueur : 4 500 mm
Largeur : 1 800 mm
Hauteur : 2 700 mm
Poids : 2,500 kg
Alimentation et consommations
Puissance installée : 6 kW
Alimentation : 400 V
Consommation d’air : 200 NI/min
Pression de service : 7 bars
Caractéristiques opérationnelles
- Nombre d’unités de vissage : jusqu’à 4 (verticales)
- Mouvement de l’axe X : automatique longitudinal
- Mouvement de l’axe Y : positionnement automatique transversal
- Mode opératoire : CNC
- Opérateurs recherchés : uniquement pour le réapprovisionnement des vis
Dimensions des profils travaillables
- Longueur : 350 – 4 000 mm
- Largeur : 40 – 130 mm
- Hauteur : 40 – 120 mm
Types de travaux
- Visse automatique des renforts sur des profilés en PVC
Intégration
- Compatible avec la table dynamique Graf Synergy
- Compatible avec les centres de découpe et d’usinage CNC
TECHNOLOGIE ET AUTOMATISATION
ESU est conçue pour offrir le plus haut niveau d’automatisation lors de la phase de fixation des renforts. Les visseuses sans balais garantissent une grande précision, un faible impact acoustique et une consommation réduite.
Le contrôle CNC permet de définir chaque paramètre du cycle de vissage, garantissant une qualité constante sur chaque pièce. Le module logiciel coordonne l’activité des visseuses de manière alternée ou simultanée en fonction du nombre de vis à insérer.
Parfaitement intégrable dans les systèmes Industrie 4.0, l’ESU permet la traçabilité des opérations, l’interfaçage avec les systèmes de gestion en ligne et la réduction de la charge opérationnelle.
Contactez-nous pour découvrir si l’ESU est la solution idéale pour votre production.
