F 130
Pantographe manuel à double tête pour fraisages et perçages rapides
Une simplicité maximale pour des travaux précis sur des profils en PVC et en aluminium
Parfait si…
- Vous souhaitez réaliser des rainures et des trous pour poignées de manière simple et rapide.
- Vous travaillez dans un atelier artisanal ou sur une ligne de production semi-automatique.
- Vous avez besoin d’une voiture compacte mais fonctionnelle.
- Vous cherchez une solution prête à l’emploi, sans la complexité du CNC.
- Vous souhaitez réduire les temps de traitement manuel grâce à des gabarits et des dispositifs dédiés.
- Vous avez besoin de flexibilité opérationnelle avec des fraises de Ø10 et Ø12 mm.
Demandez dès maintenant la brochure technique ou parlez à un expert
Une simplicité maximale pour des travaux précis sur des profils en PVC et en aluminium
Le pantographe F 130 est la solution idéale pour les ateliers à la recherche d’une rapidité d’exécution et d’une précision manuelle dans le travail des évidements et des trous de poignée.
Avec deux têtes dédiées – une pour les fraisages verticaux avec gabarit et une pour les perçages horizontaux – elle permet d’effectuer rapidement toutes les opérations essentielles à la préparation des menuiseries en PVC ou en aluminium.
Compact et intuitif, il est conçu pour réduire les temps de configuration, augmenter l’efficacité et garantir des résultats constants.
La manipulation entièrement manuelle le rend parfait pour ceux qui souhaitent garder un contrôle direct sur le processus, sans renoncer à la qualité et à la polyvalence.
5 raisons de choisir F 130
- Deux têtes indépendantes pour des opérations simultanées. Fraisage vertical et perçage horizontal en une seule station, sans repositionnements.
- Fraisage assisté par gabarit pour des résultats précis. Système de copiage avec des toucheurs à 3 diamètres réglables, idéal pour les usinages standards sur profils PVC et aluminium.
- Poignée à 3 pointes intégrée. Module horizontal avec plusieurs pointes pour réaliser des trous précis en un seul passage.

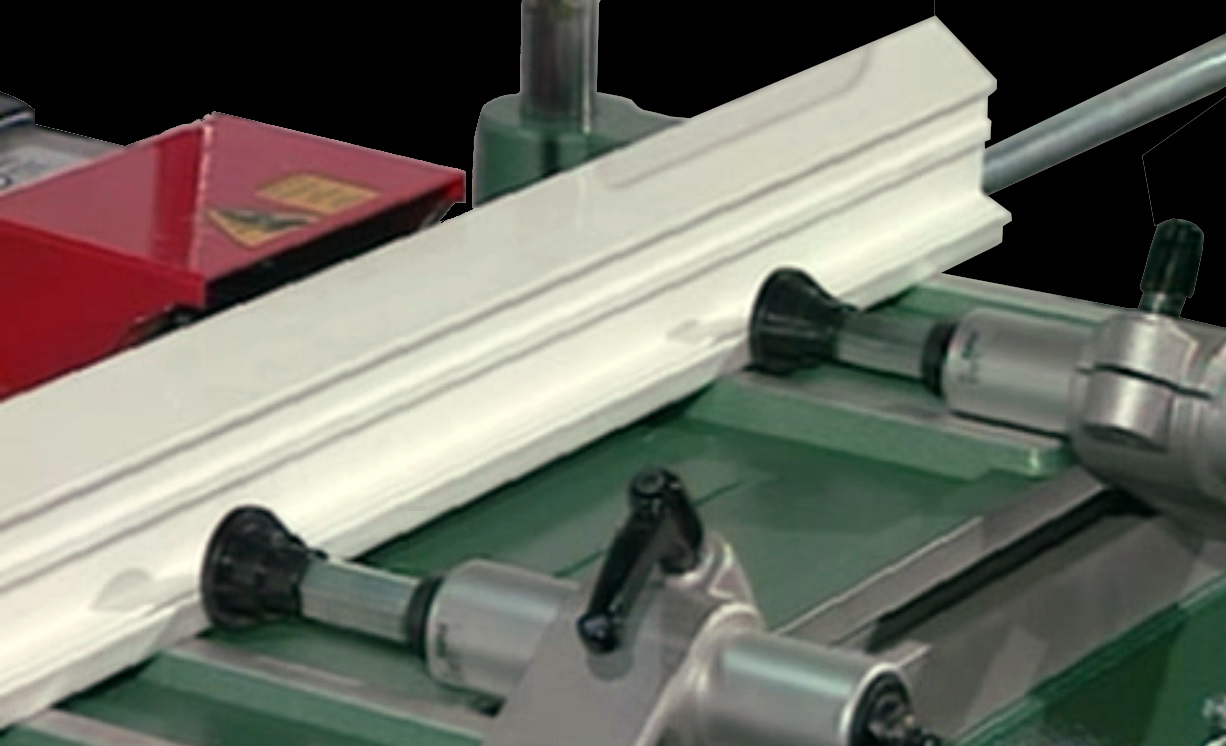

- Blocage sécurisé de la pièce. Système de mors pneumatiques verticaux et horizontaux pour un serrage rapide et stable.
- Encombrement réduit, grande efficacité. Seulement 1 050 mm de longueur pour une machine légère (150 kg), facile à installer même dans des espaces restreints.
Détails du produit
Le pantographe F 130 permet d’effectuer une gamme complète d’opérations manuelles de fraisage et de perçage, garantissant des résultats fiables et répétables.
Dimensions
Longueur : 1 050 mm
Largeur : 850 mm
Hauteur : 1 600 mm
Poids : 150 kg
Performances
Opérationnalité : Manuel
Nombre d’opérateurs : 1
Course des axes (X / Y / Z) : 490 / 140 / 140 mm
Alimentation et consommation
Puissance installée : 1,1 kW
Alimentation électrique : 400 V
Pression minimale de fonctionnement : 7 bars
Consommation d’air par cycle : 5 Nl/min
Fonctionnalités et traitements pris en charge
Principales opérations :
- Perçages verticaux à l’aide d’un gabarit
- Fraisages longitudinaux et transversaux
- Asolets de serrure et accessoires
- Trous pour poignée (3 pointes simultanées)
L’unité de copie est équipée de toucheurs manuels réglables sur 3 diamètres, utilisables avec des fraises de Ø10 et Ø12 mm, s’adaptant facilement à différentes configurations de profil.
Options et configurations disponibles
Pour augmenter la polyvalence du pantographe F 130, il est possible de l’équiper d’une série d’accessoires sur demande :
- Avancement oléopneumatique pour tête de perçage
- Centrateur manuel (jusqu’à 2 300 mm)
- Claviers pneumatiques
- Fermeture de battue avec plaque de 150×150 mm
- Support étoile à 4 positions
- Rouleaux et supports latéraux de 1 500 mm
- Système de réfrigération pneumatique
Ces options permettent de personnaliser la machine en fonction des besoins de production spécifiques, améliorant ainsi l’ergonomie et la productivité.
Technologie et contrôle
Le F 130 est un pantographe entièrement manuel, conçu pour ceux qui privilégient la simplicité et le contrôle direct sur le processus. Bien qu’il ne soit pas équipé de CNC, il intègre des solutions pratiques pour augmenter la précision et la sécurité, telles que :
- Verrous pneumatiques
- Claviers réglables
- Réfrigération automatique des outils
Sa conception robuste et fonctionnelle garantit une fiabilité opérationnelle dans le temps, même avec une utilisation intensive.
