F 164 ALU
Fraiseuse automatique pour l’évacuation des condensats sur des profils en aluminium
Précision maximale dans les travaux de drainage de condensation
Parfaite si :
- Minimiser les temps de cycle lors des opérations de fraisage
- Fraiser les sorties de condensation sur les portes et les cadres avec une seule machine.
- Évitez les reprises grâce à des repères de frappe précis.
- Utiliser une machine intuitive, même avec des opérateurs non spécialisés.
- Alterner rapidement entre les travaux sur différents profils
- Maintenir l’ordre et la sécurité grâce à une structure compacte et rationnelle.
Demandez maintenant la brochure technique ou parlez à un expert
Précision maximale dans les travaux d’évacuation de condensats

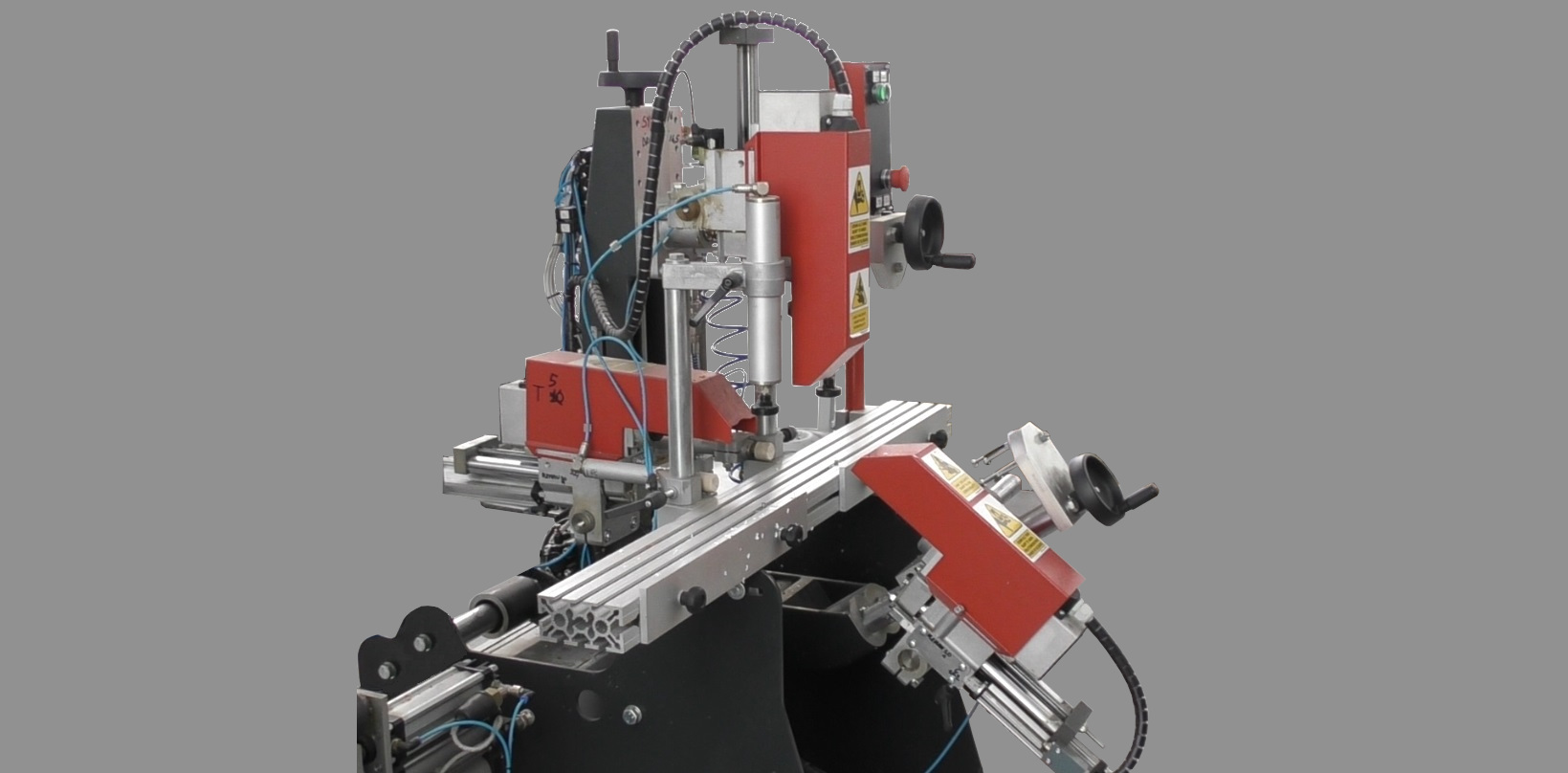

Conçue pour garantir rapidité, facilité d’utilisation et zéro retouche, F 164 ALU est la fraiseuse automatique dédiée à l’exécution des orifices de drainage de condensation sur des profils en aluminium. Grâce à sa structure compacte et à ses trois électromandrin oléopneumatiques, elle est idéale pour ceux qui recherchent une machine efficace, simple à régler et adaptée à des productions flexibles.
Parfaite pour les entreprises travaillant à la fois sur des panneaux et des cadres, la F 164 permet des opérations dans trois directions combinées, sélectionnables directement depuis le panneau. Le cycle est entièrement automatique, activé en toute sécurité par une commande bimanuelle, tandis que les références de butée rétractables garantissent rapidité et répétabilité des opérations.
5 raisons de choisir le F 164 ALU
- Cycles ultra rapides. L’usinage se fait en un temps extrêmement réduit grâce aux trois électromandrinés haute fréquence.
- Aucune maintenance sur les mandrins. Les moteurs HF ne nécessitent pas d’interventions périodiques, ce qui réduit les temps d’arrêt des machines et les coûts de gestion.
- Flexibilité opérationnelle maximale. Gestion automatique de l’échange entre les décharges internes et externes, avec sélection rapide depuis le panneau.
- Ajustements rapides et intuitifs. Les volants et les arrêts mécaniques permettent à l’opérateur de régler les cycles en quelques secondes.
- Blocage de pièce sûr et précis. Les mors pneumatiques horizontaux et verticaux assurent une stabilité lors de chaque opération.
Détails du produit

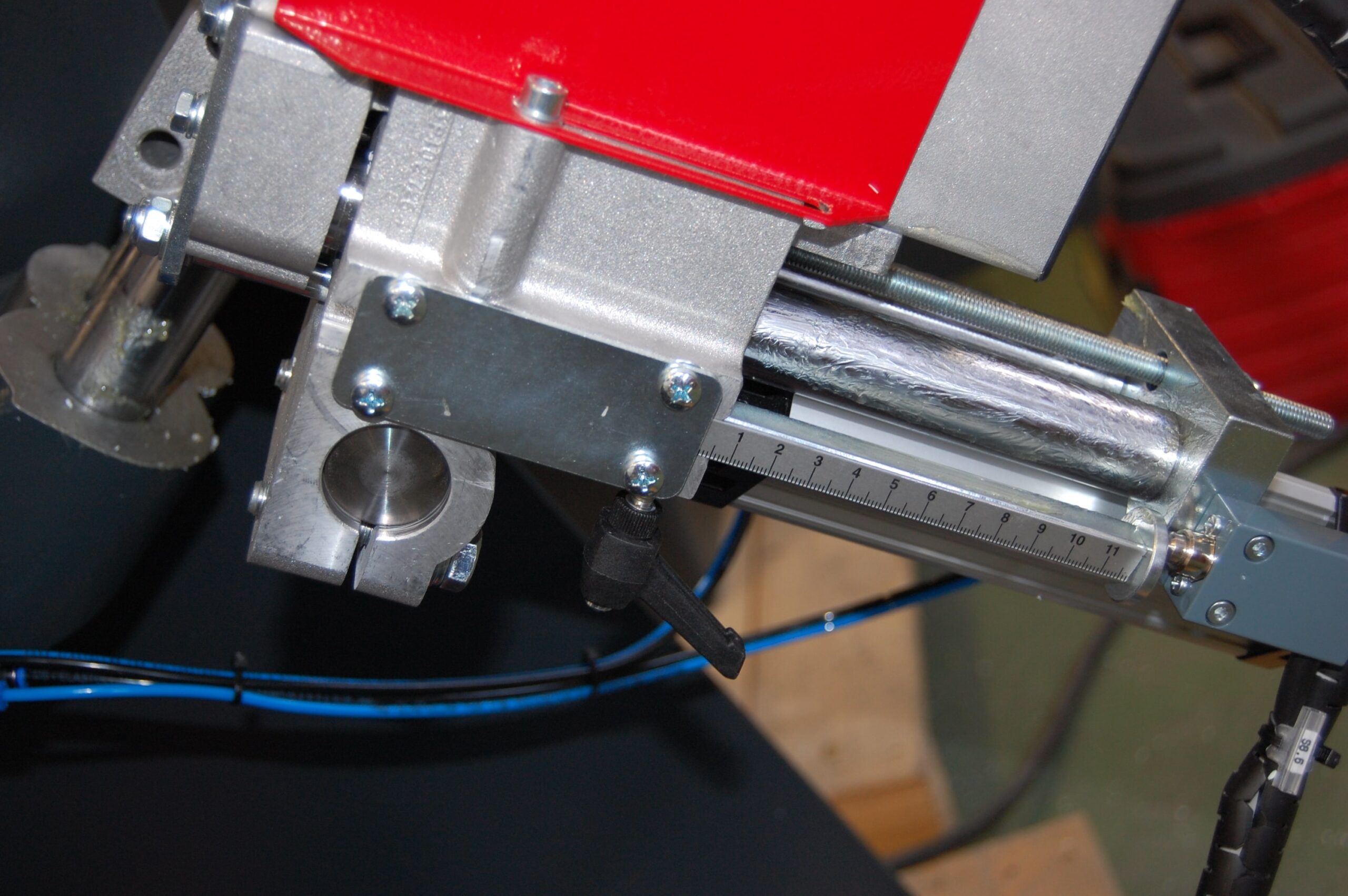

La F 164 est spécialement conçue pour le fraisage des ouvertures de drainage de condensation, avec un positionnement automatique et une sélection du type de traitement (battant ou cadre) directement depuis le panneau. L’installation permet d’opérer dans trois directions différentes, combinées par paires, garantissant une flexibilité maximale dans la gestion des géométries de drainage. Grâce au déplacement pneumatique des électromandrin et à la configuration compacte, le cycle est stable, précis et répétable, même pour des lots moyens à petits.
Dimensions
Longueur : 1 300 mm
Largeur : 1 200 mm
Hauteur : 1 900 mm
Poids : 235 kg
Performances
Opérateur requis : 1
Mode : cycle automatique avec activation bimanuelle
Productivité : variable en fonction de l’organisation manuelle
Alimentation et consommations
Puissance installée : 1,5 kW
Tension : 230 V monophasé
Consommation d’air par cycle : 15 Nl/min
Pression minimale de fonctionnement : 7 bars
Profils professionnels
Largeur : de 40 à 120 mm
Hauteur : de 40 à 180 mm
Longueur : dépend de la barre utilisée
Fonctionnalités et traitements pris en charge
La F 164 est spécialement conçue pour le fraisage des ouvertures pour l’évacuation des condensats, avec un positionnement automatique et une sélection du type de traitement (battant ou cadre) directement depuis le panneau. L’installation permet de travailler dans trois directions différentes, combinées par paires, garantissant ainsi une flexibilité maximale dans la gestion des géométries d’évacuation.
Grâce à la manipulation pneumatique des électromandrin et à la configuration compacte, le cycle est stable, précis et répétable, même pour des lots moyens à petits.
Options et configurations
Pour s’adapter à différents besoins en matière de mise en page, la F 164 ALU peut être équipée, sur demande, de :
- Supports latéraux SX+DX de 1 500 mm, utiles pour le soutien de profils longs et pour améliorer l’ergonomie de la charge.
Cette configuration optionnelle permet une meilleure gestion des flux de production même dans des espaces réduits, optimisant ainsi les temps de mise en place.
TECHNOLOGIE ET AUTOMATISATION
Le panneau de contrôle permet une gestion simplifiée des cycles, avec une sélection rapide entre le mode battant et le mode cadre. Les références de butée escamotables et les commandes mécaniques (volants et arrêts) offrent un réglage précis et rapide.
La machine est compatible avec des logiques de production flexibles et peut être facilement intégrée dans des contextes semi-automatiques ou intégrée dans des lignes de production plus larges.
Contactez-nous pour découvrir si F 164 ALU est la solution idéale pour votre production.
