FAB CUT 3B ALU
Centre de découpe et de travail à grande vitesse pour profils en aluminium
Productivité extrême, précision absolue : le partenaire idéal pour ceux qui souhaitent découper et travailler des profils en aluminium sans compromis.
Parfait si :
- Vous devez augmenter considérablement votre productivité quotidienne.
- Vous souhaitez réduire les déchets en optimisant les listes de découpe.
- Nous travaillons des profils en aluminium avec des sections complexes ou pas parfaitement droites.
- Vous cherchez une voiture qui garantit une précision constante et une fiabilité dans le temps.
- Vous souhaitez réduire la charge opérationnelle grâce à un système CNC intégré et convivial.
Demandez dès maintenant la brochure technique ou parlez à un expert
Productivité extrême, précision absolue : le partenaire idéal pour ceux qui souhaitent découper et travailler des profils en aluminium sans compromis.
Le FAB CUT 3B ALU est un centre de découpe et de travail CNC à 8 axes, conçu pour répondre aux besoins des menuisiers les plus exigeants. Capable de réaliser jusqu’à 220 fenêtres par quart de travail à une seule vantail, il allie rapidité de traitement, adaptabilité et qualité constante dans le temps.
Grâce au module de coupe avec 3 lames indépendantes Ø 550 mm et au module de travail avec jusqu’à 12 mandrins High Speed, il réalise des opérations et des découpes d’une précision extrême, optimisant au maximum chaque cycle. C’est le choix idéal pour ceux qui recherchent une automatisation intelligente, la capacité de s’adapter à des profils complexes et un retour sur investissement rapide et mesurable.
5 raisons de choisir le FAB CUT 3B ALU

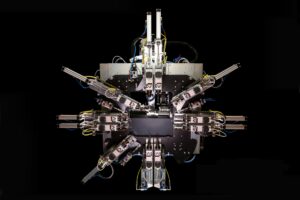

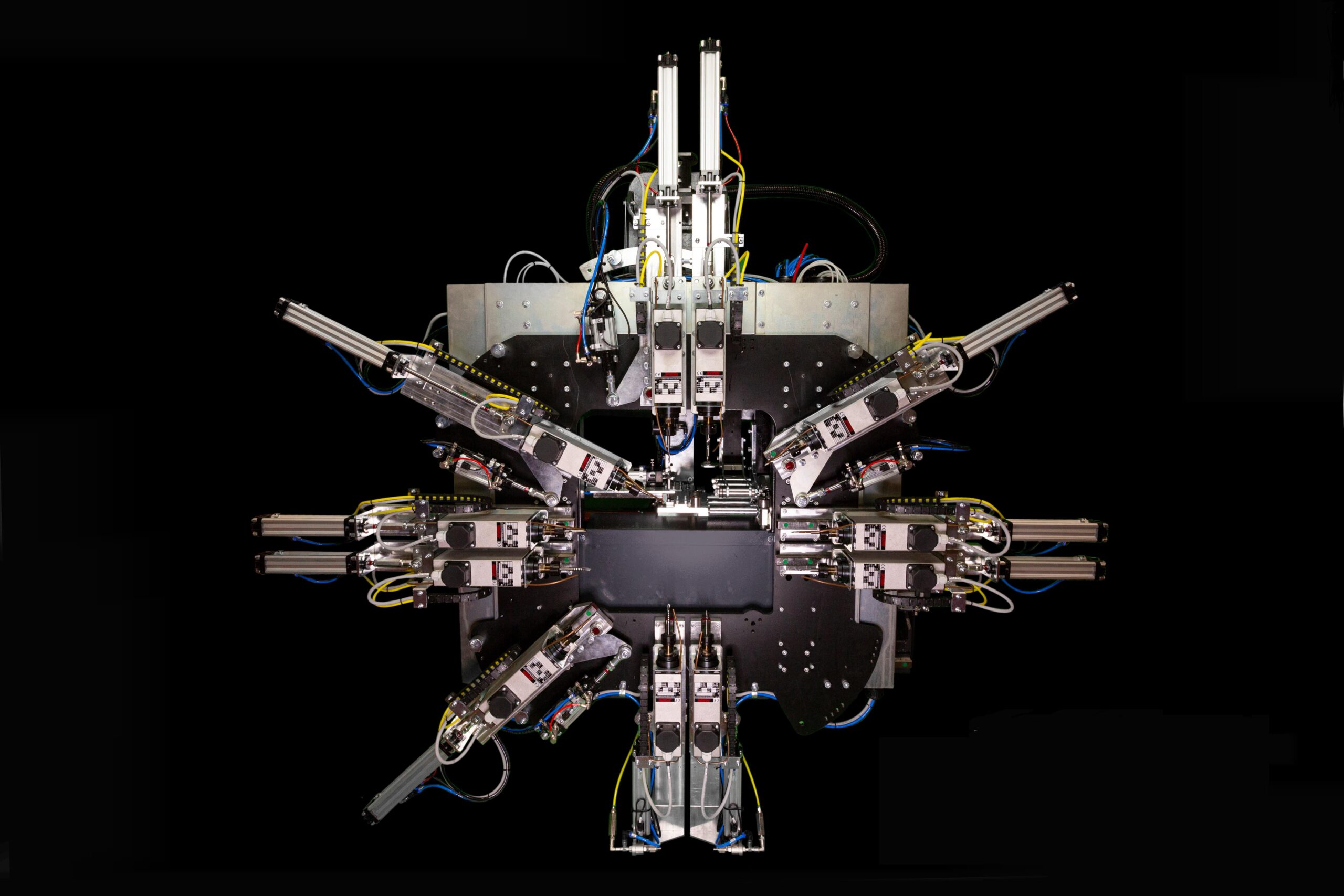

- Vitesse opérationnelle maximale. Module de travail avec jusqu’à 12 broches à grande vitesse et coupe simultanée sur 3 lames synchronisées : plus d’opérations en moins de temps.
- Adaptabilité aux profils les plus complexes. Le système d’alignement automatique linéarise également les barres qui ne sont pas parfaitement droites, garantissant des résultats impeccables.
- Optimisation intelligente des barres. Le logiciel GRAF Synergy réduit les déchets en générant des listes de production optimisées.

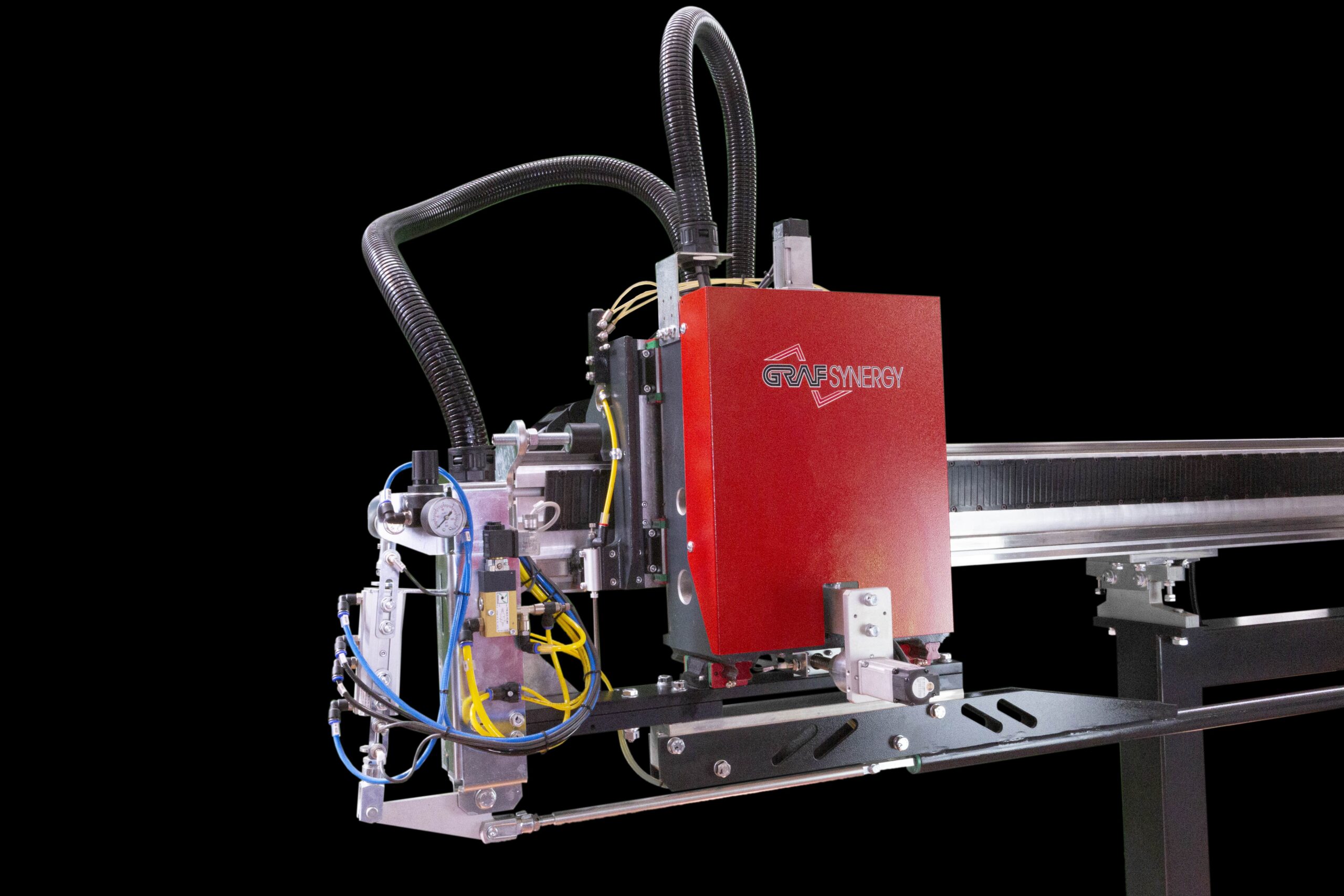

- Précision micrométrique garantie. Pince CNC avec bande magnétique centésimale : chaque coupe part de la position réelle du profil.
- Interface intuitive. Système convivial pour une gestion simple et rapide des cycles de travail, même par un seul opérateur.
Détails du produit
Le FAB CUT 3B ALU réalise tous les principaux travaux sur des profils en aluminium, alliant rapidité d’exécution et stabilité du résultat.
Dimensions
Longueur : 15 250 mm
Largeur : 3 400 mm
Hauteur : 2 800 mm
Poids : 4,500 Kg
Alimentation et consommations
Puissance installée : 20 kW
Alimentation : 400 V
Consommation d’air par cycle : 150 Nl/min
Pression minimale de fonctionnement : 7 bars
Performances
Productivité : jusqu’à 220 pièces/8h*
Opérateurs requis : 1
(*en fonction du profil et des travaux)
profils professionnels
Longueur : 500 / 6 500 mm
Largeur : 40 / 130 mm
Hauteur : 40 / 180 mm
Fonctionnalités et traitements pris en charge
Formulaire de Travail :
- Asole de drainage de condensation
- Trous pour poignée, charnières, cylindres
- Forçage de serrure
- Orifices de ventilation
- Marquage des retours
- Travaux personnalisés sur demande
Formulaire de découpe :

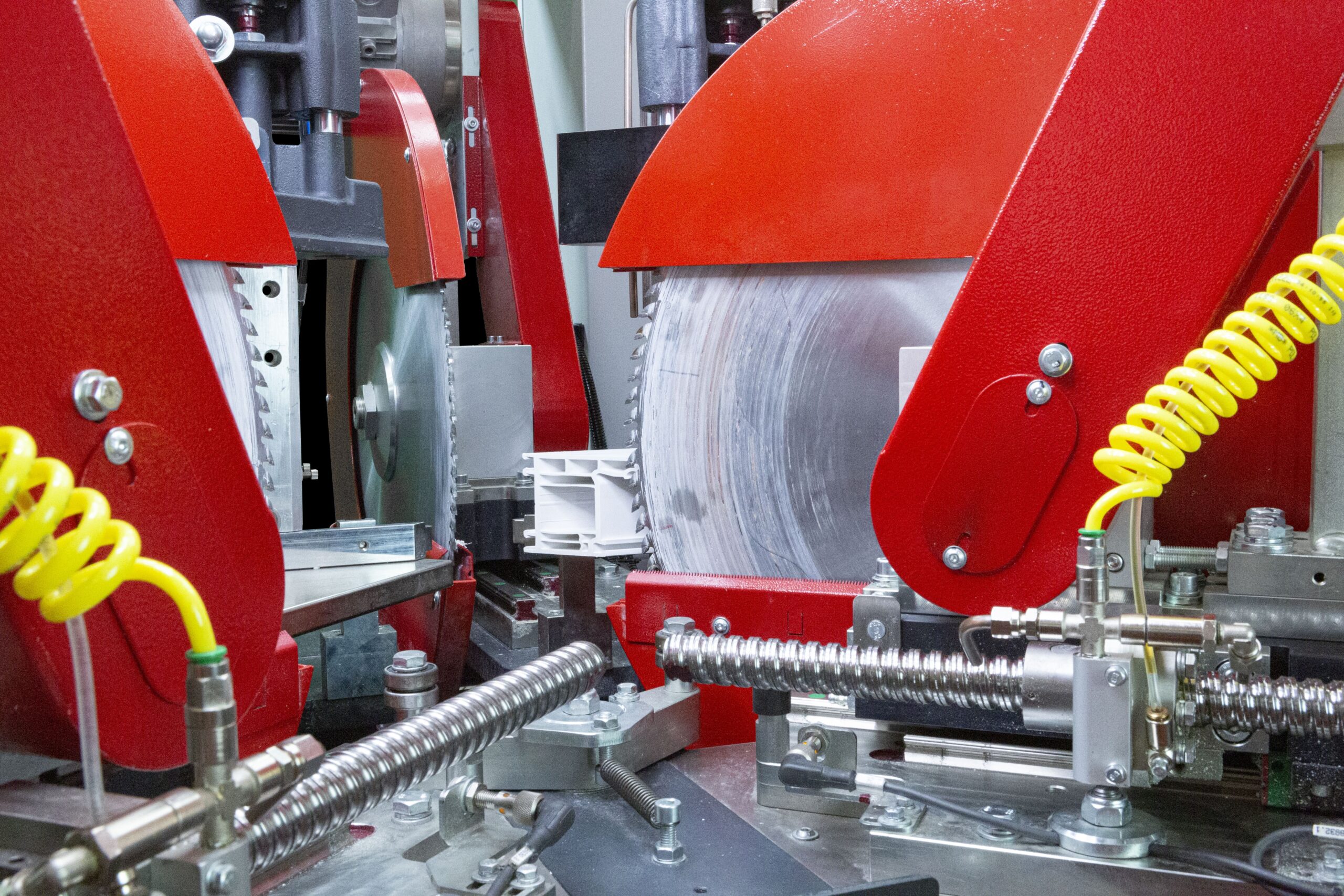

- 3 lames Ø 550 mm
- Angles de coupe : -45° / 90° / +45°
- Manutention horizontale automatisée
Options disponibles
Le FAB CUT 3B ALU peut être configuré avec une large gamme d’options pour s’adapter parfaitement à chaque besoin de production :
- 6 mandrins supplémentaires pour le module de travail
- Logiciel STATS pour l’analyse des données de production
- Fly Optimizer pour la récupération automatique des chutes
- Option de récupération pour retravailler après une erreur
- Adaptations personnalisées pour profils spéciaux
- Convoyeur à copeaux (1.200/2.000 mm)
- Aspirateur industriel avec 2 sacs
- Cabine insonorisée sur mesure
- Table de déchargement motorisée (également de l’autre côté)
- Intégration avec les Centres de Vissage ASG-E (1 ou 2)
- Étiquetage manuel ou automatique
- Laser de marquage (simple ou double)
- Capteurs de rupture d’outil
TECHNOLOGIE ET AUTOMATISATION
Chaque composant du FAB CUT 3B ALU est conçu pour s’intégrer dans une logique de production numérique et flexible. Le centre utilise des logiciels propriétaires GRAF Synergy pour l’optimisation des listes et le contrôle des opérations, et est préparé pour l’intégration dans des environnements Industrie 4.0.
- Système CNC avancé avec contrôle 8 axes
- Lecture de position avec bande magnétique haute résolution
- Extracteurs automatiques et tables à chenilles motorisées
- Interface opérateur simple et multilingue
- Compatibilité avec les systèmes de suivi et de traçabilité
Contactez-nous pour découvrir si FAB CUT 3B ALU est la solution idéale pour votre production.
