FAB CUT 3B RS
Centre de découpe et de travail CNC haute performance pour menuiseries en PVC
Découpe et usinage à très haute vitesse pour une productivité sans compromis
Parfait si vous souhaitez :
- Réduire considérablement les temps de cycle grâce au chevauchement automatique des opérations.
- Optimiser l’utilisation des barres avec un logiciel intelligent de gestion de découpe
- Assurer une précision maximale même avec des profils pas parfaitement droits.
- Automatiser complètement le chargement, la découpe et le déchargement des profils.
- Gérez l’ensemble du processus avec une interface logicielle simple et intuitive.
Demandez dès maintenant la brochure technique ou parlez à un expert
Découpe et usinage à très haute vitesse pour une productivité sans compromis

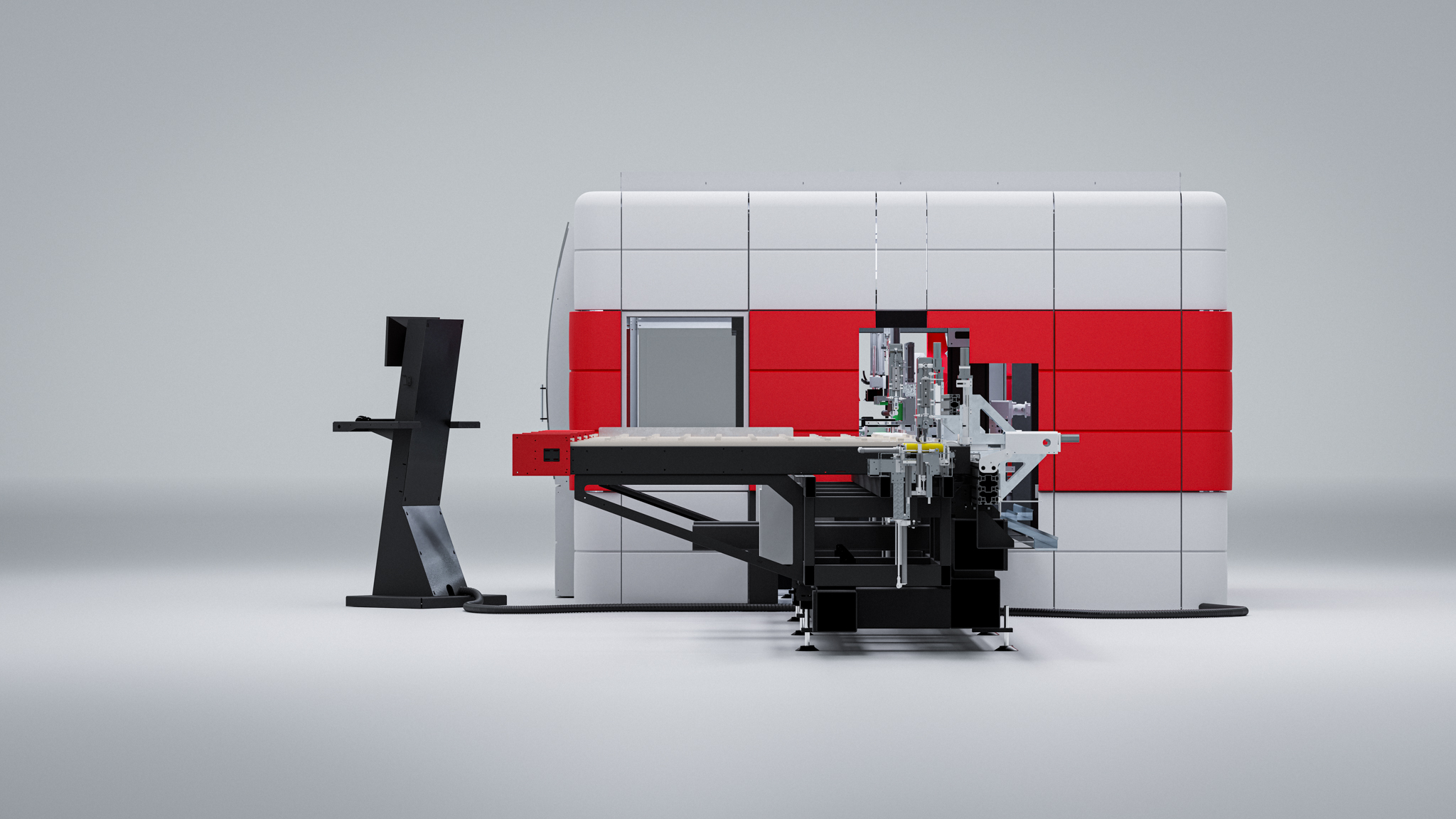

Le FAB CUT 3B RS est le centre de découpe et de travail CNC conçu pour répondre aux besoins des entreprises de menuiserie qui visent une efficacité productive maximale. Grâce à une configuration innovante et à l’intégration de logiciels intelligents et de composants mécaniques de dernière génération, l’installation permet de réaliser jusqu’à 500 cadres par quart de travail (8h)*, avec une qualité de traitement constante dans le temps.
L’installation se compose de trois modules principaux : un système de chargement automatique avec double pince CNC, un module de travail avec deux broches à grande vitesse indépendantes et un module de découpe à 3 lames synchronisées. Chaque composant est optimisé pour éliminer les temps d’arrêt, maximiser la précision et garantir une continuité opérationnelle même sur des profils aux formes les plus complexes.
La productivité dépend du type de traitements et de profils utilisés.
5 raisons de choisir le FAB CUT 3B RS
- Vitesse opérationnelle maximale. Le chevauchement des phases de travail, les doubles pinces CNC et les broches indépendantes permettent d’éliminer les temps morts et d’augmenter le rendement horaire.
- Précision garantie dans le temps. Le système automatique d’alignement des profils corrige les éventuelles courbures, tandis que la lecture centésimale via bande magnétique assure un positionnement parfait.
- Adaptabilité extrême. Gère sans problème des profils avec des sections et des géométries non standards, grâce à une architecture flexible et configurable.
- Optimisation intelligente des ressources. Le logiciel GRAF Synergy importe automatiquement les listes de production et optimise l’utilisation des barres en réduisant les déchets.
- Technologie conviviale. Interface simple et immédiate pour la gestion des cycles de travail, avec des commandes intuitives et des retours visuels en temps réel.
Détails du produit

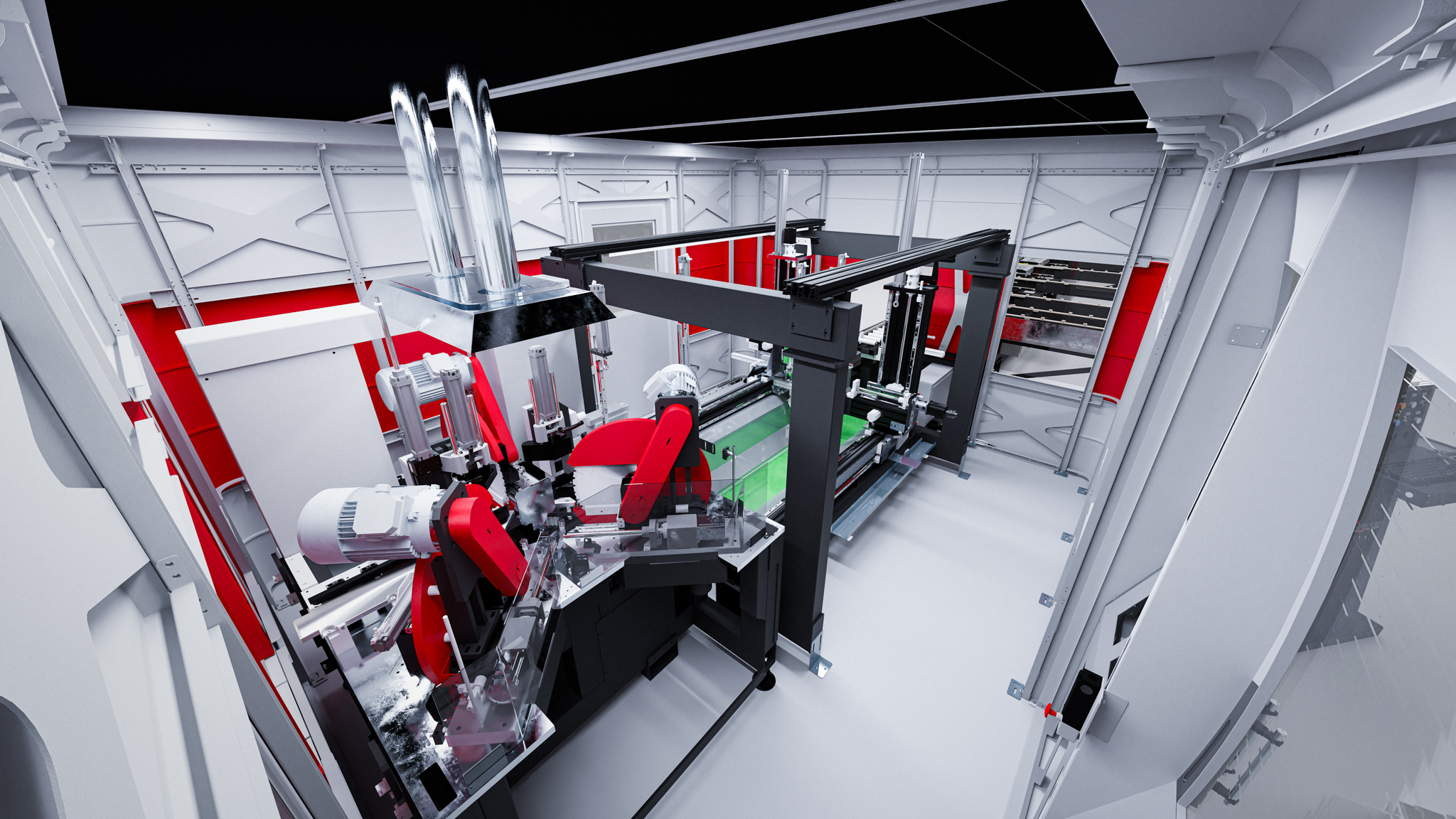

Le module de découpe est équipé de 3 lames de Ø 550 mm, indépendantes et synchronisées, capables d’effectuer des coupes à -45° / 90° / +45° sur des profils en PVC, même avec des joints. Le mouvement horizontal des lames garantit rapidité et précision.
Dimensions
Longueur : 16 400 mm
Largeur : 4 300 mm
Hauteur : 2 600 mm
Poids : 10 000 kg
Performances
Productivité : jusqu’à 500 pièces / 8h*
Opérateurs requis : 1
Alimentation et consommations
Puissance installée : 34 kW
Alimentation électrique : 400 V
Consommation d’air par cycle : 250 Nl/min
Pression minimale : 7 bars
Profils exploitables (automatique)
Longueur : 500 / 6 500 mm
Largeur : 40 / 130 mm
Hauteur : 40 / 120 mm
Fonctionnalités et traitements pris en charge
Le module de travail est équipé de 2 broches rotatives à grande vitesse, montées sur des chariots indépendants à 3 axes contrôlés. Cela permet d’effectuer simultanément des opérations distinctes, telles que :
- Orifices de ventilation
- Autres travaux sur demande sur des profils en PVC.
- Asole de drainage de condensation
- Orifices de poignée, cylindre, charnière
- Clés de serrure
- Marquage des retours
Options et configurations sur demande
Le FAB CUT 3B RS est disponible avec une large gamme d’options pour s’adapter à chaque besoin de production :
- Troisième mandrin supplémentaire
- Option « Récupérer » : réintégration dans la liste des pièces à récupérer
- Fly Optimizer : mesure automatique des restes de barre
- Cabine insonorisées et systèmes d’aspiration des copeaux
- Étiqueteuse manuelle ou avec applicateur automatique
- Logiciel STATS pour l’analyse des temps et de la productivité
- Personnalisation pour des profils spéciaux (sur analyse technique)
- Prédisposition pour intégration avec des tables dynamiques, des ponts de vissage EDU/ESU, des centres de montage RMA.
- Convoyeur de copeaux (1.200 / 2.000 mm)
- Marquage au laser simple ou double
Automatisation et logiciels avancés
Le cœur intelligent de la machine est le logiciel de gestion développé par GRAF Synergy, conçu pour importer automatiquement les listes de découpe, optimiser les cycles et surveiller les performances. Grâce à une interface conviviale, l’opérateur peut programmer et contrôler chaque étape du processus avec simplicité et précision.
La machine est conçue pour s’intégrer dans des systèmes d’Industrie 4.0, avec des possibilités d’analyse des données, de téléassistance et d’interconnexion avec le logiciel de gestion de l’entreprise.
