FAB CUT 3BS
Centre de découpe et de travail CNC haute productivité pour fenêtres en PVC
La solution intégrée pour la découpe et le traitement automatique de profils en PVC : vitesse maximale, précision au centième et optimisation des ressources
Parfait si vous souhaitez :
- Augmenter drastiquement la production en réduisant les arrêts et les déchets.
- Travailler sur des profils complexes ou avec des sections non standards
- Optimiser l’utilisation des matières premières avec un logiciel intelligent
- Automatiser le flux de production dans une perspective 4.0
- Faites confiance à une interface intuitive, adaptée même aux opérateurs non expérimentés.
Demandez dès maintenant la brochure technique ou parlez à un expert
La solution intégrée pour la découpe et le traitement automatique des profils en PVC : vitesse maximale, précision au centième et optimisation des ressources.
Le FAB CUT 3BS est le centre de découpe et de travail CNC à 12 axes contrôlés conçu pour les fabricants de menuiseries qui visent les plus hauts niveaux de productivité, jusqu’à 250 fenêtres à un vantail en 8 heures, sans compromettre la précision, la fiabilité et la continuité opérationnelle.

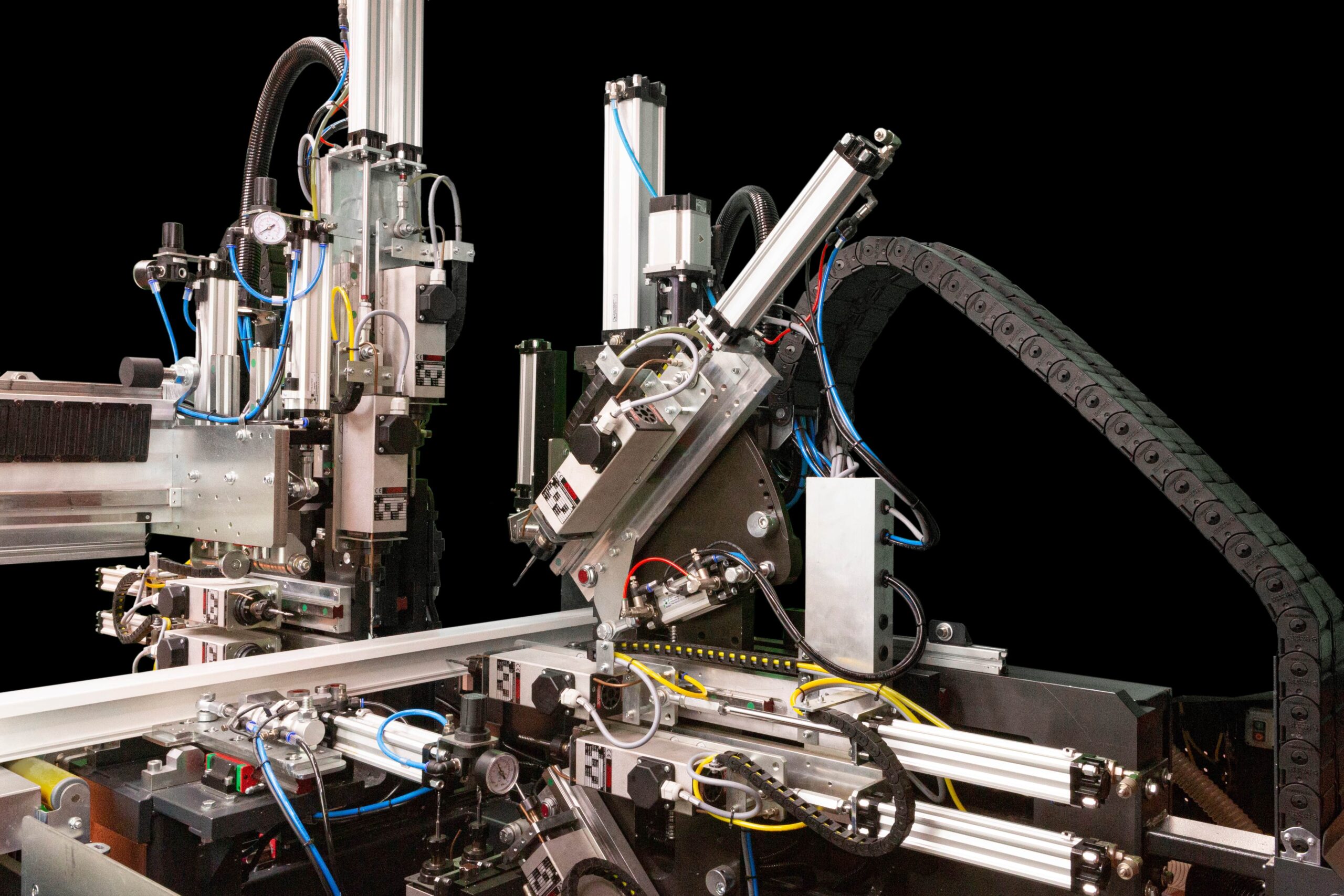

La configuration se compose d’un entrepôt de chargement automatique (8 barres), d’une pince CNC à 2 axes contrôlés par moteur linéaire et lecture centésimale, de deux modules de travail indépendants avec 11 broches haute vitesse sur un centrage divisé, et d’un module de découpe horizontale avec 3 lames Ø550 mm synchronisées.
Grâce au logiciel de gestion intégré, le système optimise l’utilisation des barres et enregistre chaque activité de la machine. L’installation est prête pour l’Industrie 4.0, avec surveillance à distance et intégration complète de la gestion.
5 raisons de choisir FAB CUT 3BS
- Vitesse maximale et continuité opérationnelle
Deux modules de travail indépendants avec 11 broches à grande vitesse, plus un module de découpe à 3 lames synchronisées, garantissent des performances constantes même sur des cycles complexes. - Précision centésimale garantie

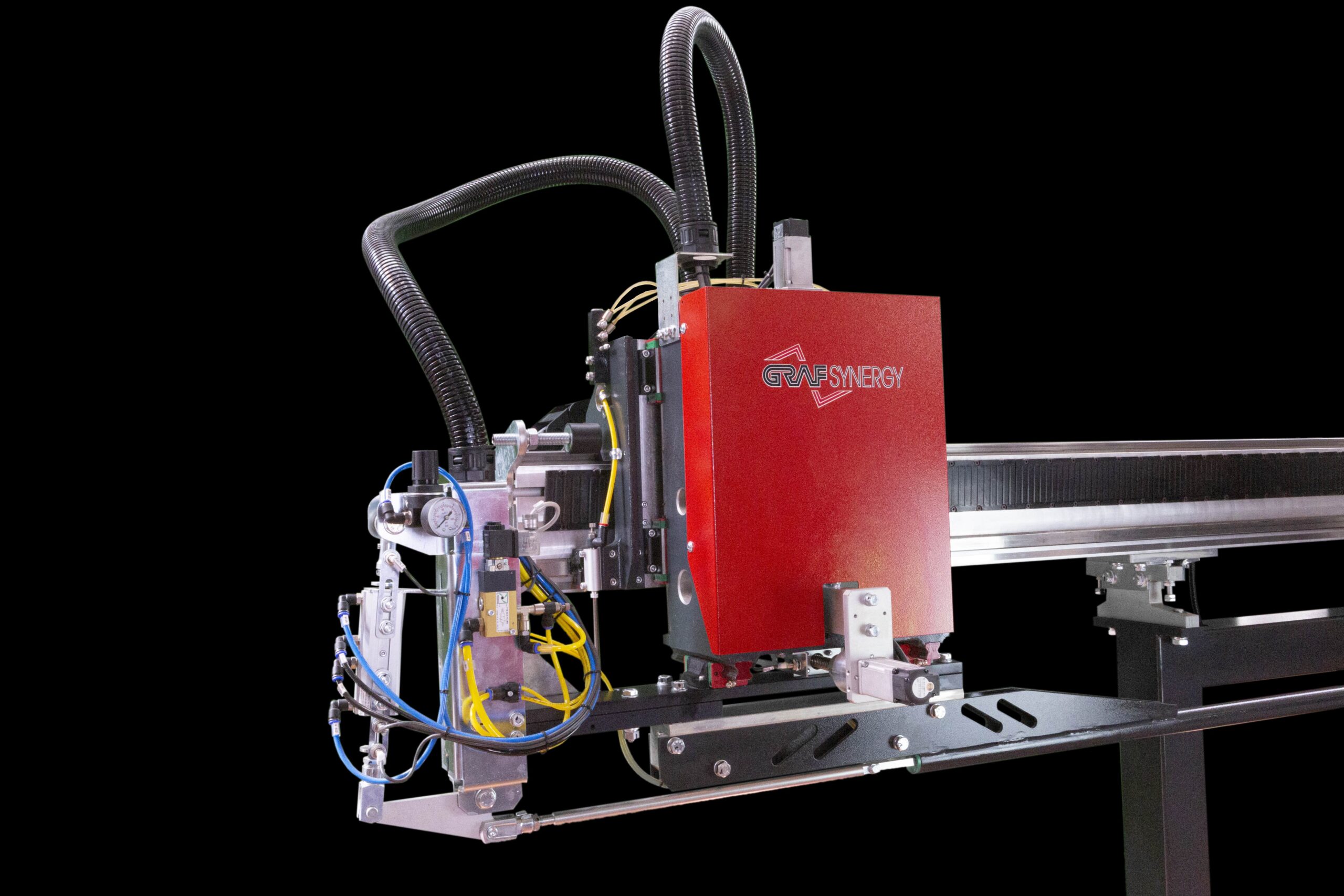

Système d’alignement automatique et pince CNC avec lecture de la position sur bande magnétique : usinages parfaits même sur des barres non droites. - Réduction des déchets et des coûts
Le logiciel GRAF Synergy optimise les listes de production, réduisant ainsi le nombre de barres nécessaires. - Grande polyvalence et compatibilité des profils
Travaille automatiquement des profils de 500 à 6 500 mm, avec des sections allant jusqu’à 130×180 mm. Tous les travaux nécessaires sur le PVC sont pris en charge. - Gestion simplifiée et connectée
Logiciel intuitif, suivi opérationnel complet et préparation pour l’Industrie 4.0 connecté à des systèmes de gestion.
Détails du produit
Le FAB CUT 3BS réalise tous les travaux standard et spéciaux dans le secteur des menuiseries en PVC, avec deux modules de travail indépendants, équipés au total de 11 broches High Speed. Le module de coupe horizontal à 3 lames Ø550 mm permet des coupes à -45° / 90° / +45° même sur des profils avec joint.
Dimensions
Longueur : 15 250 mm
Largeur : 3 400 mm
Hauteur : 2 800 mm
Poids : 4,500 kg
Performances
Temps de cycle : Jusqu’à 250 pièces/8h* (selon les profils et les traitements)
Opérateurs demandés : 1
Alimentation et consommations
Puissance installée : 22 kW
Alimentation : 400 V
Consommation d’air : 180 Nl/min
Pression minimale : 7 bars
Profils professionnels
Longueur du profil : 500 – 6 500 mm
Largeur de profil : 40 – 130 mm
Hauteur : 40 – 180 mm
Fonctionnalités et traitements pris en charge
Principales opérations :
- Orifices de poignée, cylindre, charnière, aération
- Aguilles pour l’évacuation de la condensation
- Perçages pour serrures
- Marquage des retours
- Découpes angulaires sur profils en PVC
Options et configurations sur demande
Le FAB CUT 3BS est personnalisable avec une large gamme d’options pour s’adapter à tous les besoins de production :
- Mandrin supplémentaire (12°)
- Laser pour le contrôle de la rupture des outils
- STATS : logiciel d’analyse des données de production (quotidienne, hebdomadaire, mensuelle, annuelle)
- Fly Optimizer : détection automatique des restes de barre et optimisation de la liste
- Option « Récupérer » : réinsertion des pièces défectueuses avec une nouvelle liste
- Solutions personnalisées pour des profils spéciaux (sous réserve d’une analyse technique)
- Table de déchargement motorisée côté opposé
- Convoyeur à copeaux (1.000 ou 2.000 mm)
- Aspirateur avec 2 sacs
- Étiqueteuse (manuelle ou automatique avec applicateur)
- Laser simple ou double pour le marquage des profils
- Cabine insonorisée sur mesure
- Prédisposition pour connexion à 1 ou 2 Centres ASG-E
Technologie et automatisation intégrée
Le FAB CUT 3BS allie les gestion CNC à 12 axes, un logiciel propriétaire intuitif et un système d’alignement automatique pour offrir le meilleur en termes de précision,
d’efficacité et de contrôle.
- Importation automatique des listes de découpe
- Optimisation des barres en temps réel
- Suivi complet des cycles de machine
- Connexion aux systèmes de gestion
- Compatibilité Industrie 4.0
