FAB CUT ALU
Centre de découpe et de travail CNC pour profils en aluminium
Productivité maximale et précision sur chaque profil : votre allié pour une automatisation complète.
Parfaite si :
- Vous avez besoin de produire en grandes quantités tout en maintenant une précision millimétrique.
- Vous souhaitez minimiser l’intervention humaine et maximiser l’automatisation.
- Vous recherchez un centre de découpe et d’usinage CNC flexible et compact.
- Gérez des profils pas tout à fait droits et souhaitez des résultats impeccables.
- Souhaitez-vous une installation prête pour l’Industrie 4.0 et connectée à votre système de gestion ?
Demandez dès maintenant la brochure technique ou parlez à un expert
Productivité maximale et précision sur chaque profil : votre allié pour une automatisation complète.
FAB CUT ALU est un centre de découpe et de travail CNC à 7 axes conçu pour automatiser complètement le traitement des profils en aluminium. Grâce à sa configuration avancée et à la technologie GRAF Synergy, il permet d’effectuer en un seul cycle toutes les opérations nécessaires : fraisage, perçage, usinage, découpe à angle. Le module de travail haute vitesse, associé à un système de découpe précis à lame montante, garantit des résultats impeccables et une répétabilité constante dans le temps.
Cette solution s’adresse aux menuisiers et aux fabricants industriels à la recherche de fiabilité, de précision et d’un haut degré d’automatisation. Le système optimise l’utilisation des barres, réduit les déchets et simplifie la gestion opérationnelle grâce à un logiciel intelligent de programmation et de contrôle.
Optimisez le rendement des barres grâce au logiciel intégré GRAF Synergy.
- Centre de travail compact avec usinages multi-broches à grande vitesse
- Des coupes précises même sur des barres pas parfaitement droites grâce à l’alignement automatique.
- Idéal pour les grandes productions : jusqu’à 100 fenêtres par équipe avec un seul opérateur.
Intégration optionnelle avec des modules de tête et des centres de vissage
5 raisons de choisir le FAB CUT ALU
- Automatisation complète avec optimisation des barres. Le logiciel GRAF Synergy importe automatiquement les listes de production et optimise l’utilisation des barres, réduisant le gaspillage et augmentant le rendement du matériau.
- Précision maximale même sur des profils imparfaits. Un système innovant d’alignement redresse automatiquement les barres qui ne sont pas parfaitement droites, garantissant des travaux toujours précis.
- Polyvalence dans les usinages à grande vitesse. Le module de travail accueille jusqu’à 12 broches haute vitesse (6 standard), pour réaliser toutes les opérations principales sur des profils en aluminium.

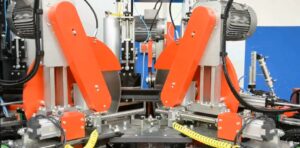

- Découpes parfaites avec une lame montante CNC. Le module de découpe est équipé d’une lame de Ø 500 mm à mouvement ascendant, permettant des angles de coupe précis (-45° / 90° / +45°) même sur de grandes sections.
- Performances élevées avec un seul opérateur. Productivité allant jusqu’à 100 fenêtres par quart de 8 heures, avec une gestion simplifiée par un seul agent.
Détails du produit

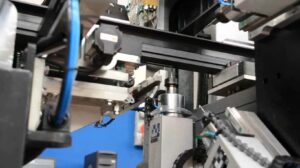

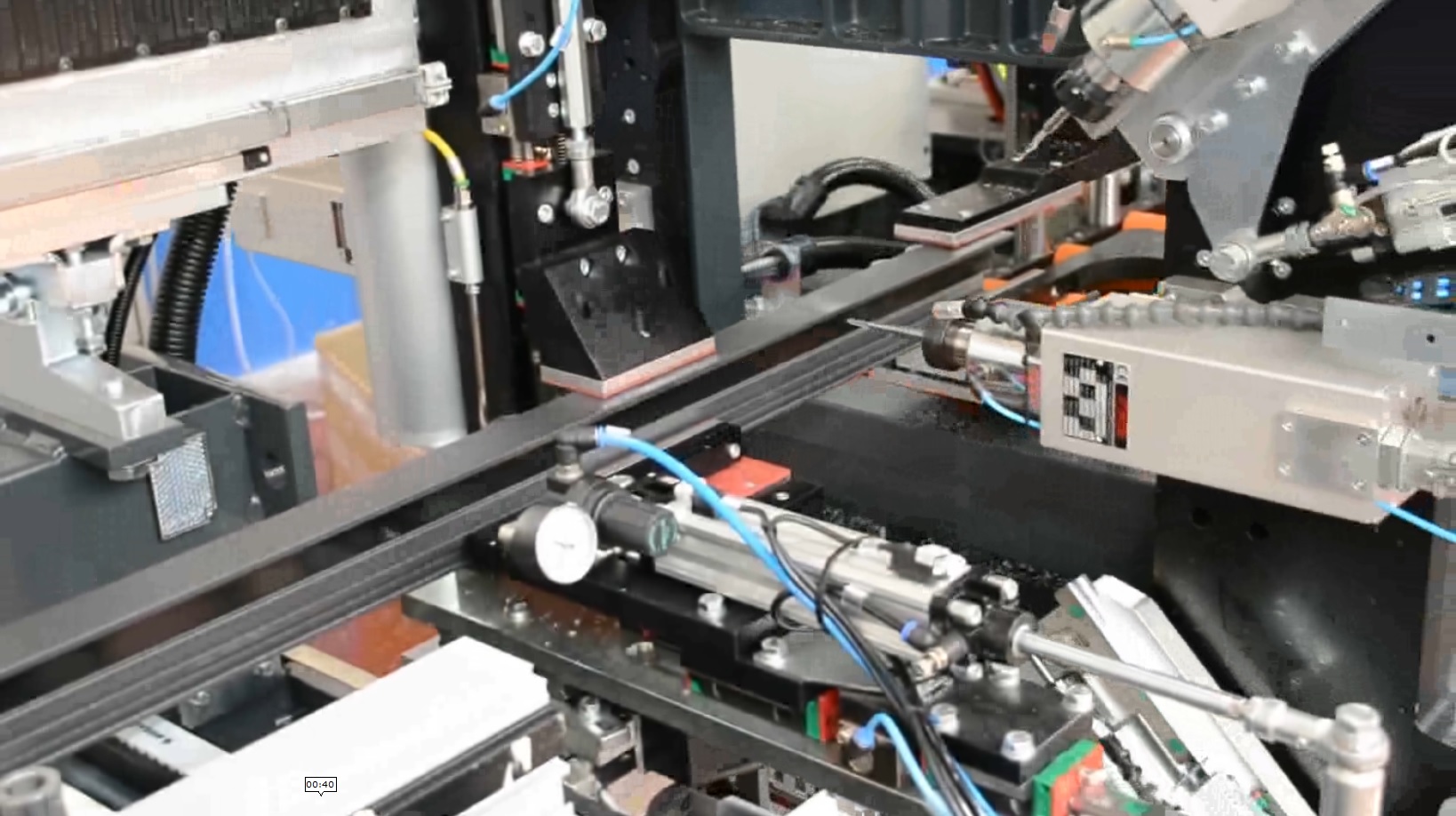

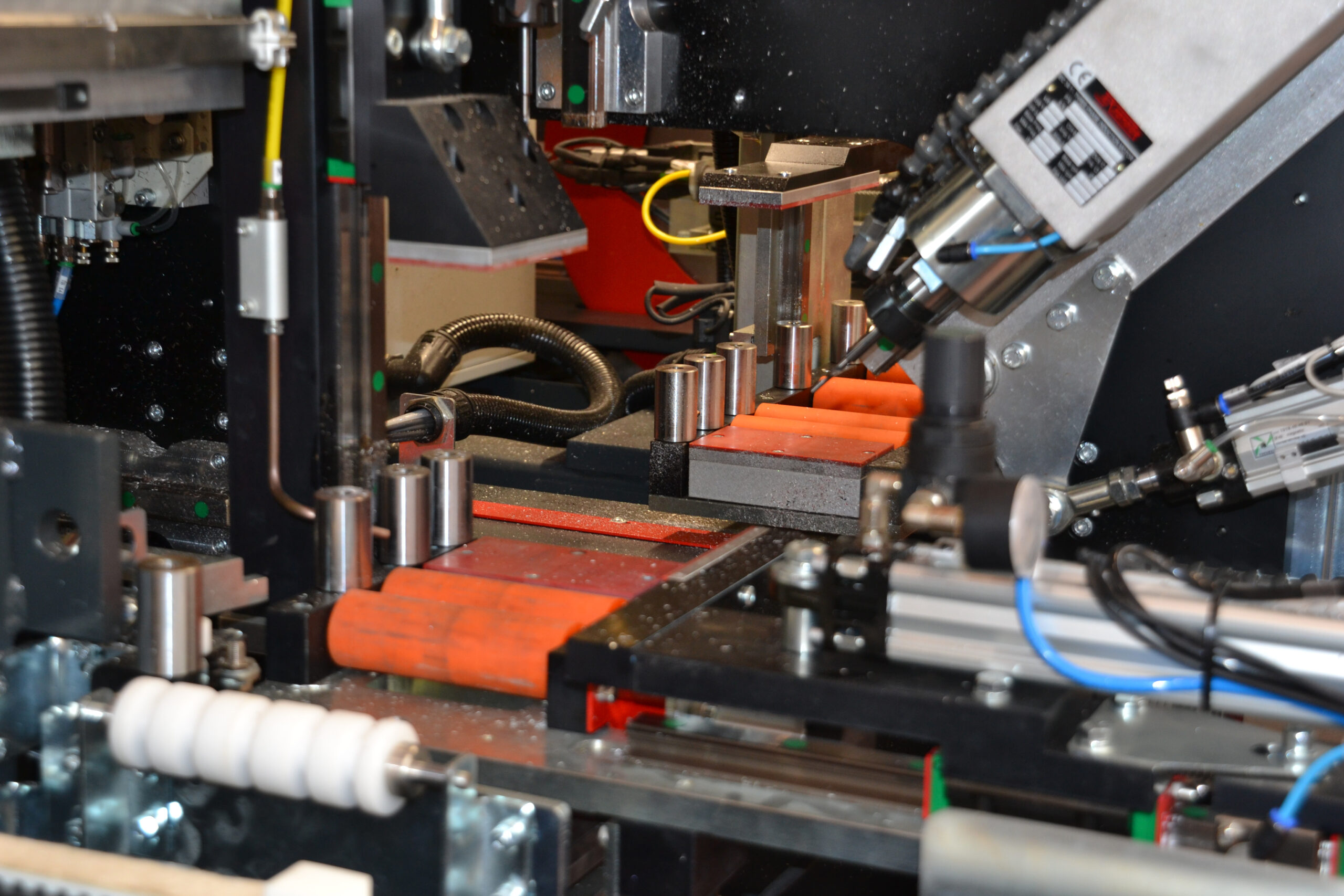

Le module de travail est équipé de 6 mandrins haute vitesse (extensibles à 12), conçus pour effectuer toutes les opérations nécessaires sur les profils en aluminium.
Dimensions
Longueur : 14 900 mm
Largeur : 3 400 mm
Altezza: 2.500 mm
Poids : 3,000 Kg
Alimentation et consommation
Puissance installée : 20 kW
Alimentation : 400 V
Consommation d’air par cycle : 120 Nl/min
Pression minimale d’exercice : 7 bars
Performances
Productivité : jusqu’à 100 fenêtres/par équipe*
Opérateurs requis : 1
(*en fonction des types de profils et des travaux demandés)
Adaptez ce contenu de manière naturelle et fluide en français. Contenu :
profils exploitables
Longueur : 700 / 6 500 mm
Largeur : 40 / 130 mm
Hauteur : 40 / 130 mm
Fonctionnalités et traitements pris en charge
- Trous pour poignées et charnières
- Marquages et découpes pour serrures
- Forages cylindriques, aération et travaux sur mesure
- Aguilles pour l’évacuation de la condensation

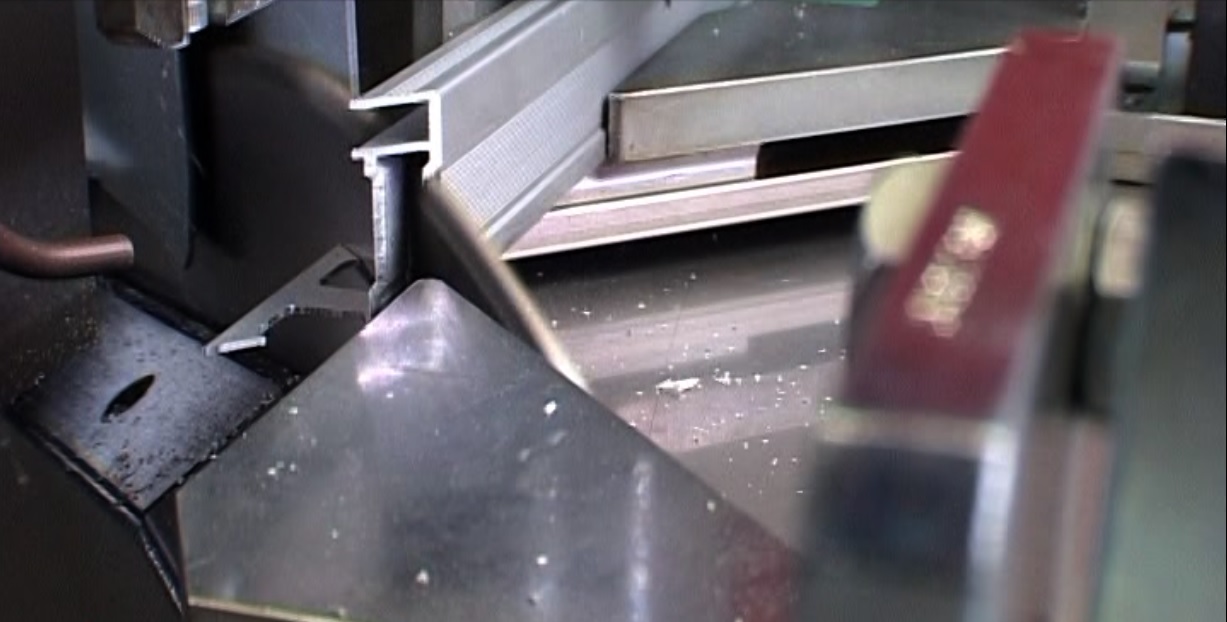

Le profil est bloqué par un axe longitudinal qui garantit stabilité et précision lors de chaque opération. Le module de découpe est équipé d’une lame de Ø 500 mm avec un mouvement ascendant contrôlé par CNC, pour des coupes précises et répétitives à -45°, 90° et +45°.
Options disponibles
FAB CUT ALU est une installation entièrement personnalisable, conçue pour s’adapter à chaque besoin de production. Sur demande, il est possible de configurer :
- 6 mandrins supplémentaires à grande vitesse (total de 12)
- Système de prise de barres CNC sur guidage prismatique à 2 axes contrôlés
- Chargement de barres de 400 à 700 mm
- Lame Ø 550 mm pour profils jusqu’à 180 mm
- Rotation de la lame pour des coupes intermédiaires CNC (angles variables)
- Capteurs de rupture d’outil
- Système de Récupération (optimisation des découpes à retravailler)
- Fly Optimizer (mesure automatique des restes de barre)
- Stats (logiciel d’analyse de la productivité)

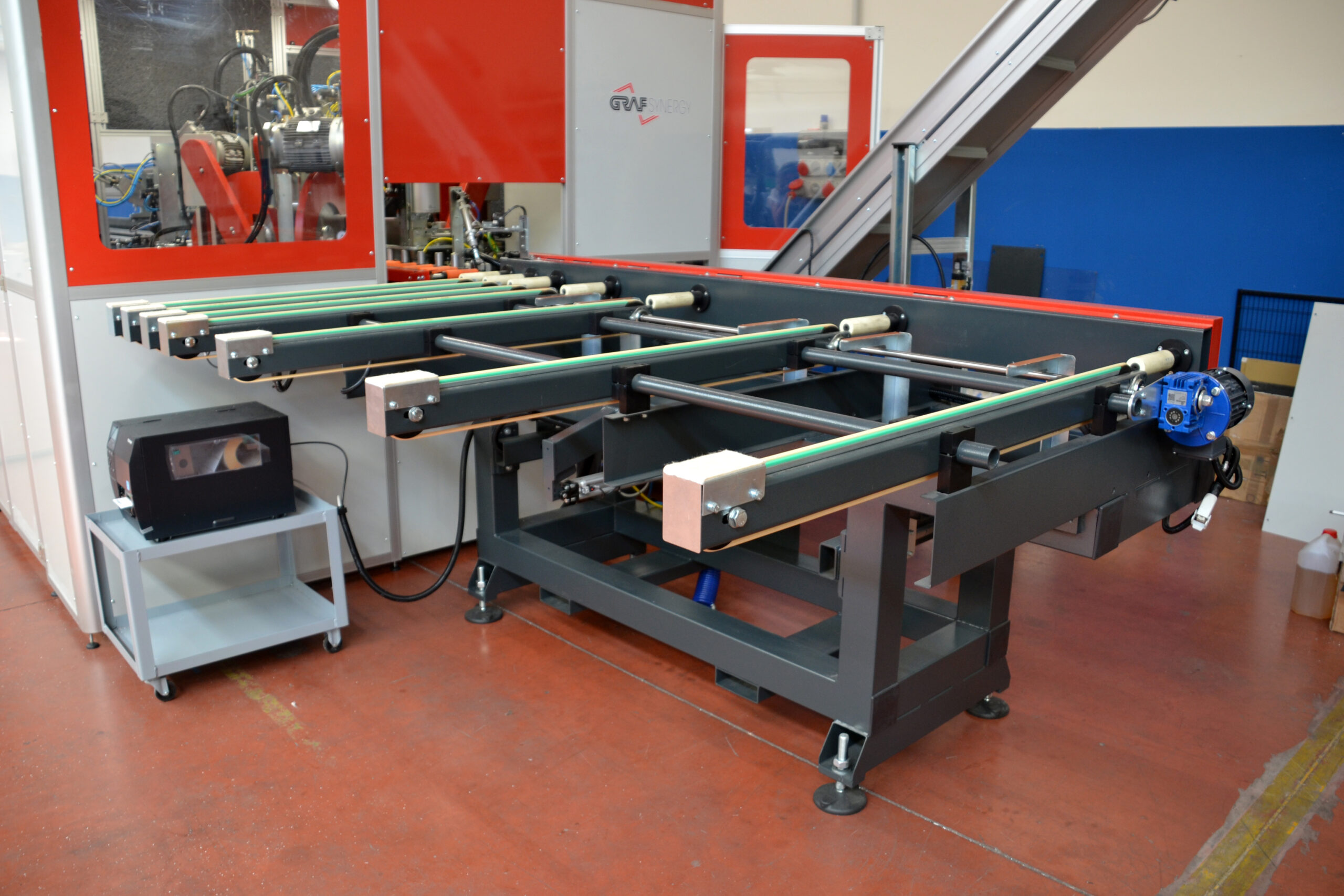

- Table de déchargement motorisée avec sortie de l’autre côté
- Cabine insonorisée, convoyeur de copeaux, aspirateur, etc.
TECHNOLOGIE ET AUTOMATISATION
Le cœur technologique de FAB CUT ALU est le logiciel propriétaire GRAF Synergy, qui gère automatiquement chaque étape de la production : du chargement des profils à l’optimisation des listes, en passant par l’archivage des données de production. L’interface intuitive simplifie l’utilisation quotidienne et permet une connexion directe avec les systèmes de gestion d’entreprise. La machine est prête pour l’Industrie 4.0, avec des fonctionnalités de connexion à distance, d’assistance à distance, de diagnostic prédictif et de reporting avancé.
Contactez-nous pour découvrir si FAB CUT ALU est la solution idéale pour votre production.
