FAB CUT F1
Centre de découpe et de travail CNC pour profils en PVC
Automatisez la découpe et le traitement des profils avec une précision maximale et des économies concrètes de temps et de matériel.
Parfait si tu veux :
- Réduire considérablement le gaspillage de barres grâce à l’optimisation logicielle
- Obtenez des finitions parfaites même sur des barres non linéaires.
- Augmenter la productivité avec un seul opérateur
- Automatiser l’ensemble du cycle de découpe et de perçage dans un espace réduit.
- Intégrer des capteurs, des modules et des logiciels d’analyse dans une perspective d’Industrie 4.0
Demandez dès maintenant la brochure technique ou parlez à un expert
Automatisez la découpe et le traitement des profils avec une précision maximale et une réelle économie de temps et de matériaux.
Centre de travail CNC à 5 ou 6 axes contrôlés, FAB CUT F1 représente la solution la plus avancée pour le découpage et le traitement de profils en PVC. Équipé des technologies les plus innovantes, il intègre en un seul système les fonctions de découpe, perçage, fraisage et marquage, gérant automatiquement l’ensemble du processus avec une précision constante dans le temps.
Idéal pour les entreprises souhaitant automatiser et optimiser la production, il est compact, performant et facilement intégrable dans les flux modernes de l’Industrie 4.0. La gestion intelligente des listes de découpe réduit le gaspillage de matériel et les arrêts de machine, garantissant un retour sur investissement rapide et mesurable.
5 raisons de choisir le FAB CUT F1
- Optimisation totale des listes de production. Le logiciel GRAF Synergy permet d’utiliser le nombre minimal de barres, réduisant ainsi les déchets et maximisant le rendement.
- Découpes et perçages de très haute précision. La pince CNC avec lecture au centième et le système d’alignement automatique garantissent des résultats constants même avec des barres déformées.
- Haute vitesse de traitement. Module avec 6 (extensibles à 12) broches High Speed et lame ascendante de Ø 500 mm pour des coupes nettes et rapides.
- Utilisation intuitive, même pour les opérateurs non expérimentés. Une interface simple et une gestion automatisée des cycles réduisent le temps de formation nécessaire et accélèrent le démarrage.
- Intégration avec l’Industrie 4.0. Compatible avec les systèmes de gestion, l’analyse de données et le contrôle à distance : prêt pour l’avenir.
Détails du produit
Le FAB CUT F1 est conçu pour effectuer de manière entièrement automatique les principales opérations nécessaires à la fabrication de menuiseries en PVC.
Dimensions
Longueur : 14 900 mm
Largeur : 3 400 mm
Hauteur : 2 500 mm
Poids : 3 000 kg
Alimentation et consommation
Puissance installée : 14 kW
Tension : 400 V
Consommation d’air : 120 Nl/min
Pression minimale : 7 bar
Performances
Jusqu’à 180 fenêtres à un vantail en 8 heures*
*Cela dépend du type de profil et des travaux demandés
Opérateurs requis : 1
Profils exploitables
Longueur : 700 / 6 500 mm
Largeur : 40 / 130 mm
Hauteur : 40 / 130 mm
Fonctionnalités et traitements pris en charge
FAB CUT F1 est conçu pour exécuter de manière entièrement automatique les principales opérations requises pour la fabrication de fenêtres en PVC. Le module de travail à grande vitesse prend en charge :
- Orifices de poignée, cylindre, charnière
- Asole de drainage de condensation
- Marquage des retours
- Orifices de ventilation
- Extracteurs de serrure
- Tous les travaux sur mesure demandés sur des profils en PVC

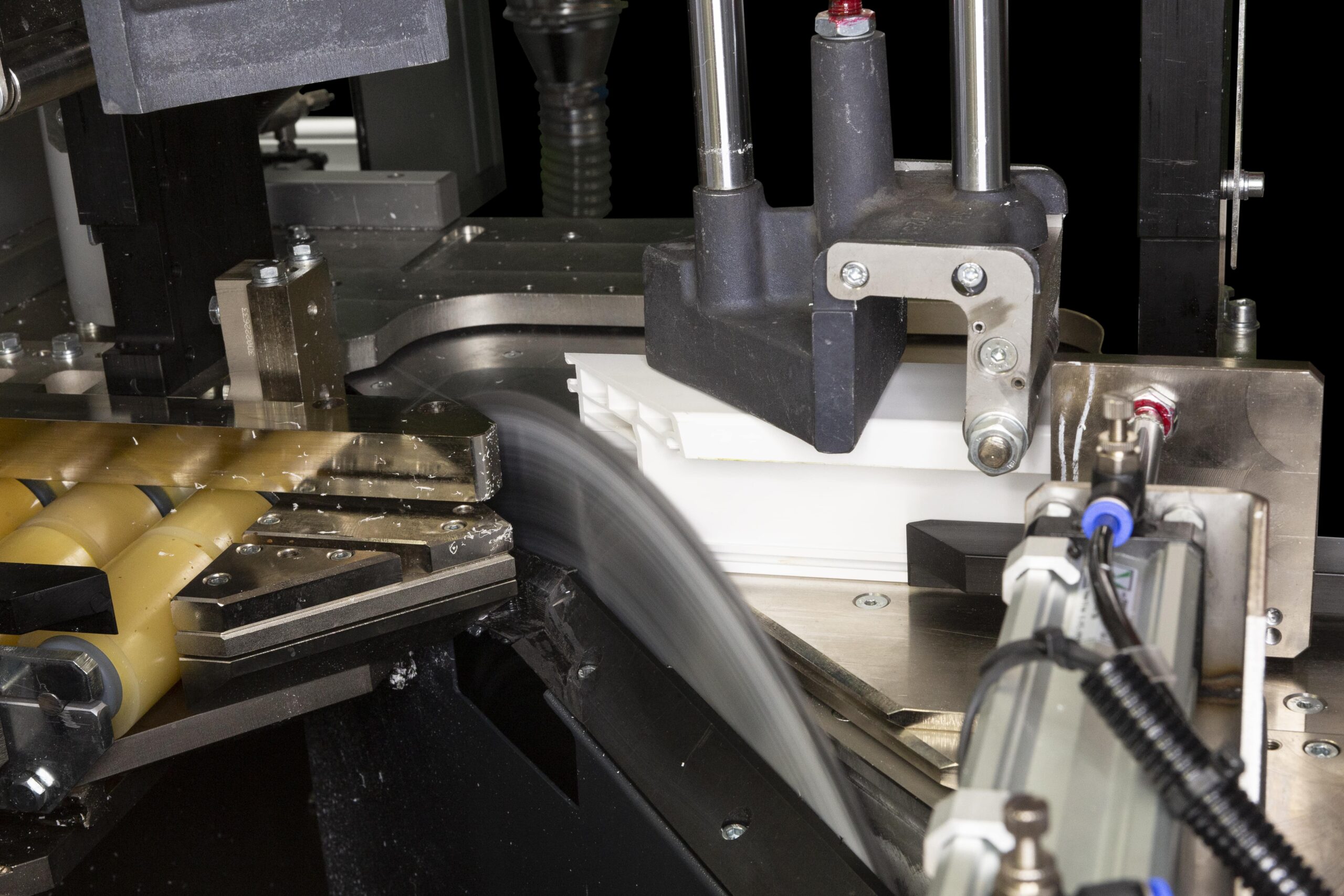

Le module de découpe est équipé d’une lame ascendante de Ø 500 mm (optionnelle Ø 550 mm) pour des coupes précises à -45° / 90° / +45°, même sur des profils avec joint.
Options et configurations
- Le FAB CUT F1 s’adapte parfaitement aux différentes exigences de production grâce à une gamme complète d’options :
- Configuration à 12 broches
- Rotation de la lame avec moteur brushless pour des coupes angulaires intermédiaires
- Système de prise de barres avec pince CNC sur guides prismatiques
- Chargement de barres courtes de 400 mm
- Module de décharge avec sortie du côté opposé à la charge
- Convoyeur de copeaux, aspirateur, cabine insonorisée
- Lien vers 1 ou 2 Centres de Vissage ASG-E
- Étiqueteuse manuelle ou automatique
- Capteurs de hauteur/largeur de profil pour le contrôle des erreurs
- Version pour le travail de l’aluminium, en-tête des traverses, V-Notch
Technologie et automatisation
L’ensemble de l’architecture du FAB CUT F1 est conçu pour garantir efficacité, précision et contrôle. Le logiciel de gestion permet de :
- Importer et optimiser automatiquement les listes de découpe
- Analyser les données de production avec le module STATS
- Récupérer des pièces avec l’option « Récupérer »
- Mesurer et réutiliser les déchets grâce à Fly Optimizer
Les capteurs intelligents et l’architecture CNC le rendent entièrement intégrable dans les processus de l’Industrie 4.0, avec contrôle à distance, analyse des performances et maintenance prédictive.
Contactez-nous dès maintenant pour recevoir la brochure complète ou demander une démo personnalisée.
