FAZ II
Centre de montage d’outillage automatisé pour fenêtres en PVC
Augmentez la productivité et réduisez la main-d’œuvre dans l’assemblage de quincaillerie
Parfait si vous souhaitez :
- Automatiser le montage des quincailleries en réduisant la dépendance à l’opérateur.
- Augmenter le nombre de pièces usinées par quart sans sacrifier la qualité.
- Standardiser le processus en réduisant les erreurs manuelles et les reprises.
- Optimiser l’espace dans l’atelier avec une machine compacte et intégrable.
- Connecter le poste de travail à une ligne de production existante avec des systèmes automatisés.
Demandez dès maintenant la brochure technique ou parlez à un expert
Augmentez la productivité et réduisez la main-d’œuvre dans l’assemblage de quincaillerie

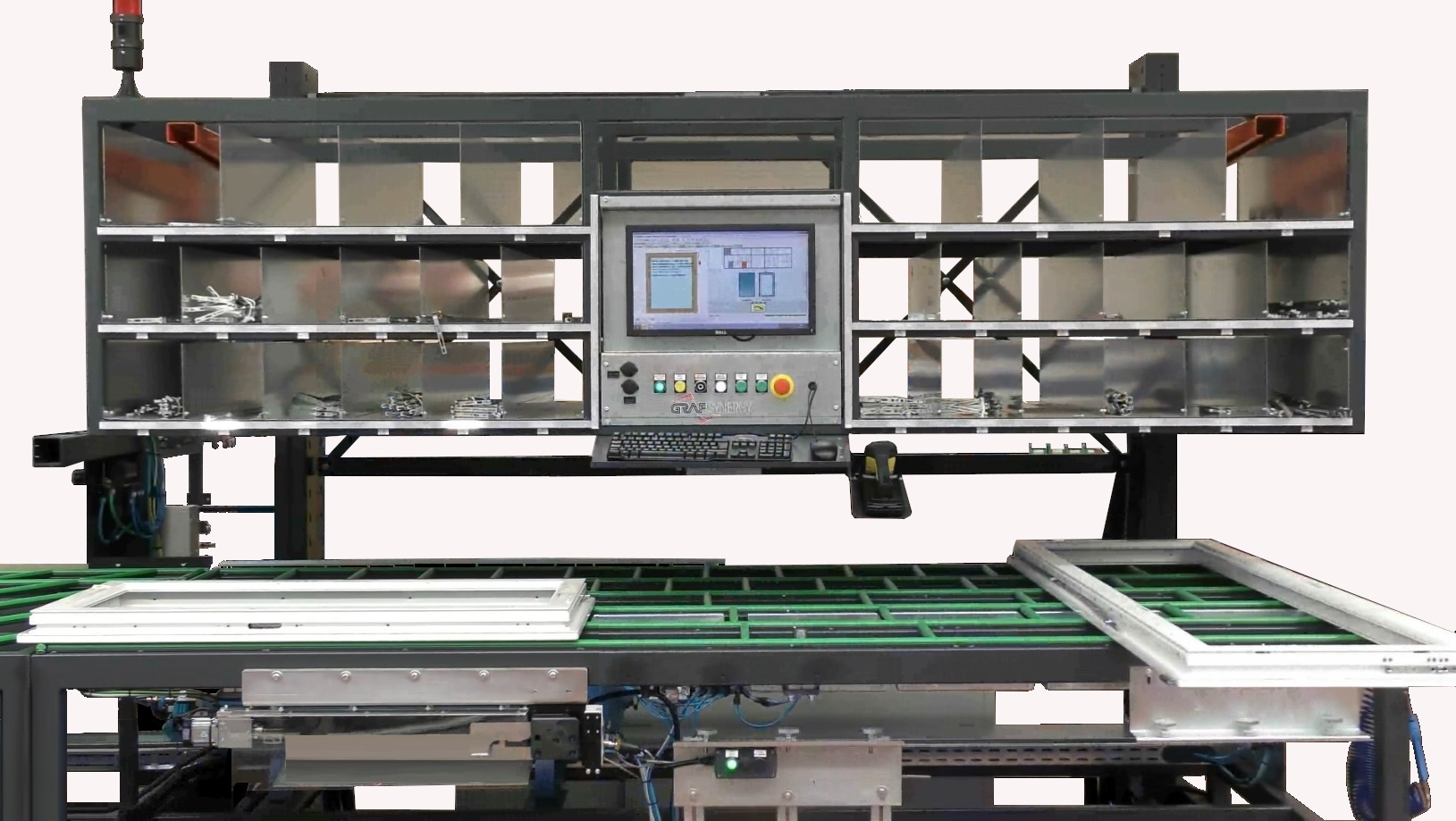

Le FAZ II est un centre de travail compact et automatisé conçu par GRAF Synergy pour accélérer et standardiser le montage des ferrures sur des châssis en PVC. Grâce à sa double station – banc de préparation et table de vissage – il permet d’assembler jusqu’à 240 cadres par poste, avec un seul opérateur.
Alors que le premier cadre est vissé, le suivant peut déjà être préassemblé, garantissant un flux de production continu et sans interruptions.
Doté d’un logiciel intelligent, de sélection automatique des vis et de dispositifs à grande vitesse, le FAZ II s’intègre facilement dans les lignes de production existantes, améliorant ainsi l’efficacité et réduisant les temps de mise en place.
5 raisons de choisir FAZ II
- Production ininterrompue. Le préassemblage et le vissage se déroulent en parallèle : l’opérateur n’attend jamais.
- Intégration avec les lignes existantes. Grâce aux systèmes de transport automatisés, le FAZ II s’intègre parfaitement dans des flux de production continus.
- Interface conviviale. Le logiciel guide étape par étape même les opérateurs sans expérience, en indiquant le compartiment d’où prélever chaque élément.
- Large bibliothèque d’outils et de profils. Base de données intégrée pour la gestion des programmes de montage en fonction des types de fenêtres.
- Île compacte et organisée. Le rangement intégré à 32 compartiments garantit l’ordre et la rapidité dans la recherche des outils.
Détails du produit
Le FAZ II permet d’automatiser toutes les étapes critiques de l’assemblage des ferrures sur des panneaux en PVC.
Dimensions
Longueur : 6 750 mm
Largeur : 3 760 mm
Hauteur : 2 500 mm
Poids : 1 800 kg
Performances
Productivité : jusqu’à 240 m²/8h*
Opérateurs requis : 1
(*en fonction du type de profil et d’outillage)
Alimentation et consommations
Puissance installée : 4,5 kW
Tension : 400 V
Consommation d’air : 800 Nl/min
Pression de fonctionnement : ≥ 7 bar
Profils et dimensions travaillables
Dimension maximale de l’anta : 2 500 x 1 200 mm
Dimension minimale de l’anta : 350 x 500 mm
Largeur du profil : de 50 à 130 mm
Fonctionnalités et traitements pris en charge
- Découpe et positionnement des outils sur le banc de préparation, avec une indication visuelle du compartiment d’où chaque élément doit être prélevé.
- Visseuse à haute vitesse, avec 2 visseuses équipées de sélection automatique de vis et de réglage de profondeur.
- Rotation automatique de l’ouvrant à 180° pour permettre le travail sur les deux côtés
Le système permet une production régulière, standardisée et minimise la marge d’erreur humaine.
Options et configurations disponibles
Le centre de montage FAZ II est configurable pour s’adapter aux besoins spécifiques de production. Parmi les options disponibles :
- Variante pour l’utilisation de vis non standard
- Navette verticalisante pour améliorer la logistique interne
- Table de déchargement automatique en fin de ligne
- Programmation dédiée pour des types spécifiques de fenêtres
Chaque option permet d’augmenter encore l’efficacité opérationnelle et de personnaliser le flux de production.
Technologie et automatisation
Le FAZ II est géré par un logiciel dédié avec une interface graphique intuitive, conçue pour simplifier les tâches quotidiennes et minimiser les erreurs. Parmi les équipements technologiques :
- Logiciel intelligent avec base de données d’outils
- Régulation automatique de la profondeur de vissage
- Sélection automatique du type de vis, en fonction du programme utilisé
- Dispositifs haute vitesse pour optimiser les temps de cycle
La machine est conçue pour s’intégrer dans des lignes Industrie 4.0, avec la possibilité de contrôle à distance et d’interconnexion de gestion.
Vous souhaitez améliorer la productivité de votre ligne de quincaillerie ? Contactez-nous pour une démo, un devis ou pour recevoir la brochure technique détaillée.
