FAZ IV
Dispositif automatique pour le montage de quincaillerie sur des panneaux en PVC
Automatisation complète pour le préassemblage des quincailleries : plus de rapidité, moins d’erreurs, productivité maximale
Parfait si vous voulez…
- Éliminer les goulets d’étranglement lors de la phase de préassemblage des quincailleries.
- Automatiser un processus à forte incidence d’erreurs humaines
- Réduire le nombre d’opérateurs le long de la ligne de production
- Intégrer le montage d’outils dans un flux 4.0 avec une traçabilité complète
- Travailler également en avant avec échange de coups.
- Maintenir des cycles rapides et une continuité opérationnelle
Demandez maintenant la brochure technique ou parlez à un expert
Automatisation complète pour le pré-montage des quincailleries : plus de rapidité, moins d’erreurs, productivité maximale

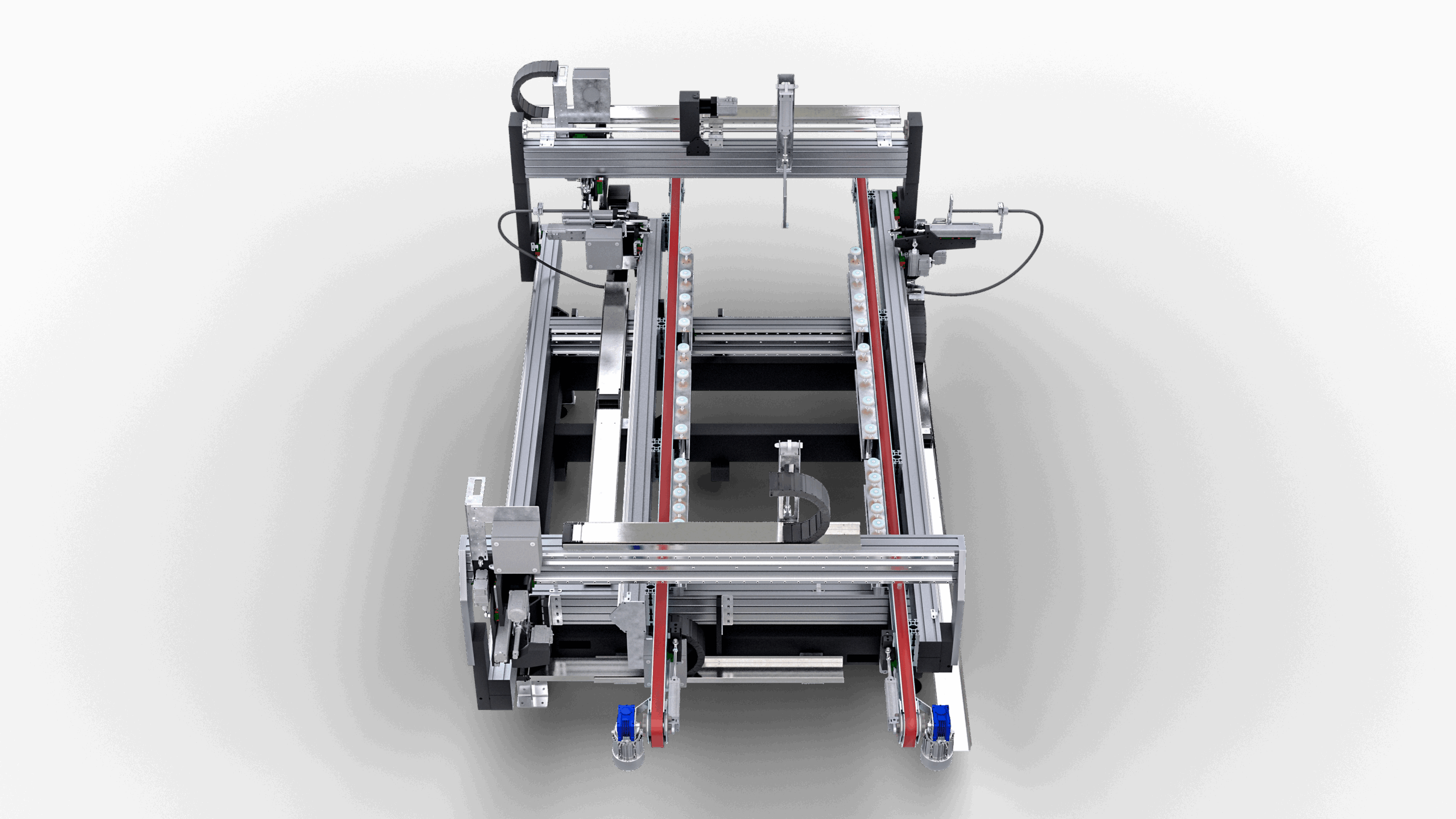

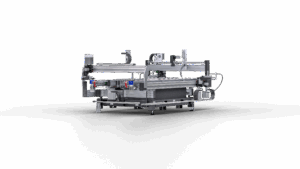

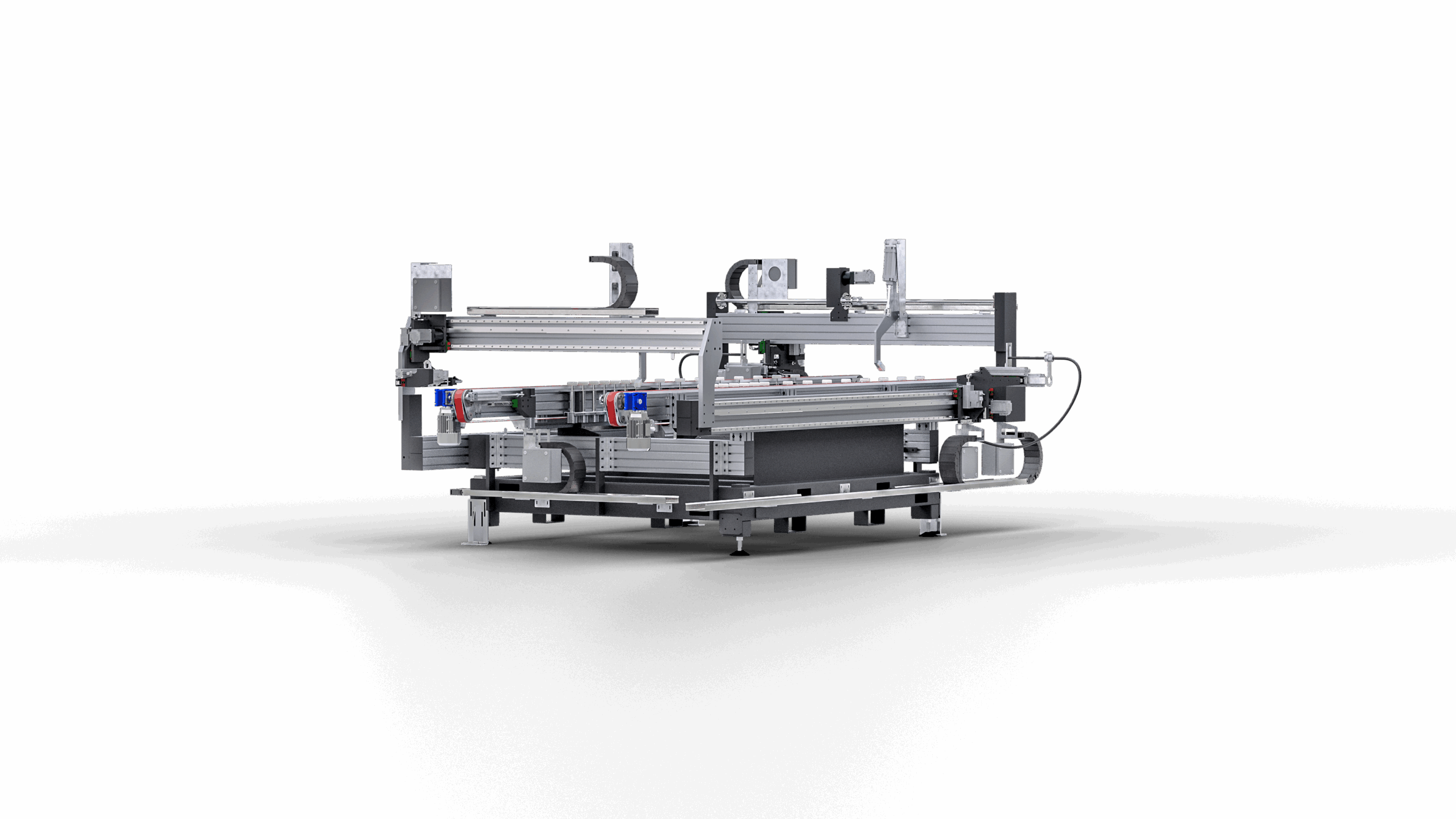

Le FAZ IV est la station conçue pour automatiser le montage et le vissage des ferrures sur des panneaux en PVC, réduisant ainsi drastiquement les temps de cycle et l’intervention humaine.
Composé de 2 ou 3 stations (bancs de préparation + table de vissage), il peut être intégré dans une ligne de production automatisée et permet de compléter une porte finie en seulement 50 secondes.
Le système gère automatiquement plusieurs types de vis, sélectionne celle qui convient et ajuste de manière autonome la profondeur de vissage. Grâce à l’interface graphique intuitive, même les opérateurs non expérimentés peuvent gérer le processus sans erreurs. L’ensemble de la structure est conçu pour le montage de portes avec échange de butée, garantissant une flexibilité totale.
5 raisons de choisir FAZ IV
- Cycle ultrarapide. Réalise une porte complète toutes les 50 secondes environ, quelle que soit la taille.
- Production non-stop. Pendant qu’une structure est vissée, la suivante peut déjà être préassemblée : zéro temps mort.
- Sélection automatique des vis. Le système reconnaît le matériel et choisit la bonne vis, en ajustant également la profondeur.
- Interface guidée. Le logiciel assiste l’opérateur étape par étape, même en cas de variantes complexes.
- Intégration complète. Compatible avec les systèmes de transport automatisés et préparé pour la verticalisation ou la sortie horizontale.
Détails du produit
Le banc FAZ IV est composé de :
- Bancs de préparation : un ou deux, avec un guide pour le positionnement des éléments et une indication des compartiments.
- Table de vissage automatique : portail avec 4 visseuses haute vitesse, réglage automatique de la profondeur et sélection de vis.
Tout le processus est à commande numérique, avec un déplacement automatique entre les stations. Le système est également optimisé pour outils de changement de frappe.
Dimensions (Banc standard + Portail de vissage)
Longueur : 7,950 mm
Largeur : 3 000 mm
Hauteur : 2 510 mm
Poids : 6,000 kg
Dimensions du banc supplémentaire
Longueur : 3 000 mm
Largeur : 2 000 mm
Hauteur : 2 510 mm
Poids : 1,580 kg
Performances
Temps de cycle : ~50 sec/élément*
(*en fonction du profil, de la quincaillerie et des dimensions)
Opérateurs requis : 1 – 2
Dimensions de l’élément à travailler
Max : 2 700 x 1 500 mm
Min : 350 x 350 mm
Profils professionnels
Largeur max : 130 mm
Largeur min : 50 mm
Alimentation et consommation
Puissance installée : 9 kW
Tension : 400 V
Consommation d’air : 500 Nl/min
Pression minimale : 7 bars
Options et configurations
Le FAZ IV est disponible en différentes configurations :
- Programmation des quincailleries en fonction du type de fenêtre
- Groupe de mors pour le montage de stulp sur un banc de préparation
- Variante pour l’utilisation de vis spéciales ou de dimensions non standard
- Station de sortie horizontale ou avec verticalisation automatique
Technologie et automatisation avancée
Le FAZ IV est équipé de :
- Logiciel propriétaire avec une interface graphique intuitive
- Traçabilité complète des opérations
- Diagnostic à distance
- Préparation ERP
- Prêt pour l’industrie 4.0 : un contrôle maximal et une intégration dans les processus numériques de l’entreprise
Voulez-vous automatiser le montage de la quincaillerie sans compromis ?
Téléchargez la brochure complète ou contactez-nous pour une consultation sur mesure. FAZ IV est la solution pour les installations qui souhaitent accroître leur efficacité, leur rapidité et leur contrôle.
