HDH
Table CNC pour le perçage automatique des cadres en PVC
Précision maximale dans le perçage des charnières, directement en aval de la soudeuse.
Parfait si vous voulez…
- Automatiser le perçage des charnières sans opérateurs spécialisés
- Réduire les temps de cycle après le soudage
- Libérez de l’espace précieux dans l’atelier en éliminant la table de refroidissement.
- Évitez les chutes de production et les arrêts de machine causés par les copeaux.
- Intégrer une machine conviviale et intuitive
Demandez dès maintenant la brochure technique ou parlez à un expert
Précision maximale dans le perçage des charnières, directement en aval de la soudeuse.
HDH est une machine CNC à 3 axes contrôlés, conçue pour réaliser de manière entièrement automatique les trous pour le montage des charnières sur les cadres en PVC, immédiatement après le soudage.
Son intégration en ligne permet de remplacer la table de refroidissement, optimisant ainsi l’espace sans sacrifier la productivité.
Grâce à des mesures automatiques de référence et à un contrôle actif de la profondeur de perçage, il garantit une précision répétable et zéro retouche. Idéal pour les fabricants de menuiseries qui souhaitent augmenter leur efficacité et réduire les erreurs de montage.
5 raisons de choisir HDH
- Réduction des coûts de main-d’œuvre. Déplace et perce le cadre de manière autonome, avec un seul opérateur.
- Précision maximale. Les trous sont positionnés en fonction de la largeur intérieure de la gorge du vitrage, mesurée automatiquement sur le cadre soudé.
- Dimensions optimisées. Remplace la table de refroidissement, s’intégrant parfaitement dans la gamme sans augmenter l’espace occupé.
- Aucun arrêt de machine. Le système de déchiquetage intégré élimine les déchets sans risque de coincements ou de blocages.
- Utilisation simple et immédiate. Configuration rapide des paramètres, interface intuitive, adaptée même aux opérateurs sans expérience en CNC.
Détails du produit

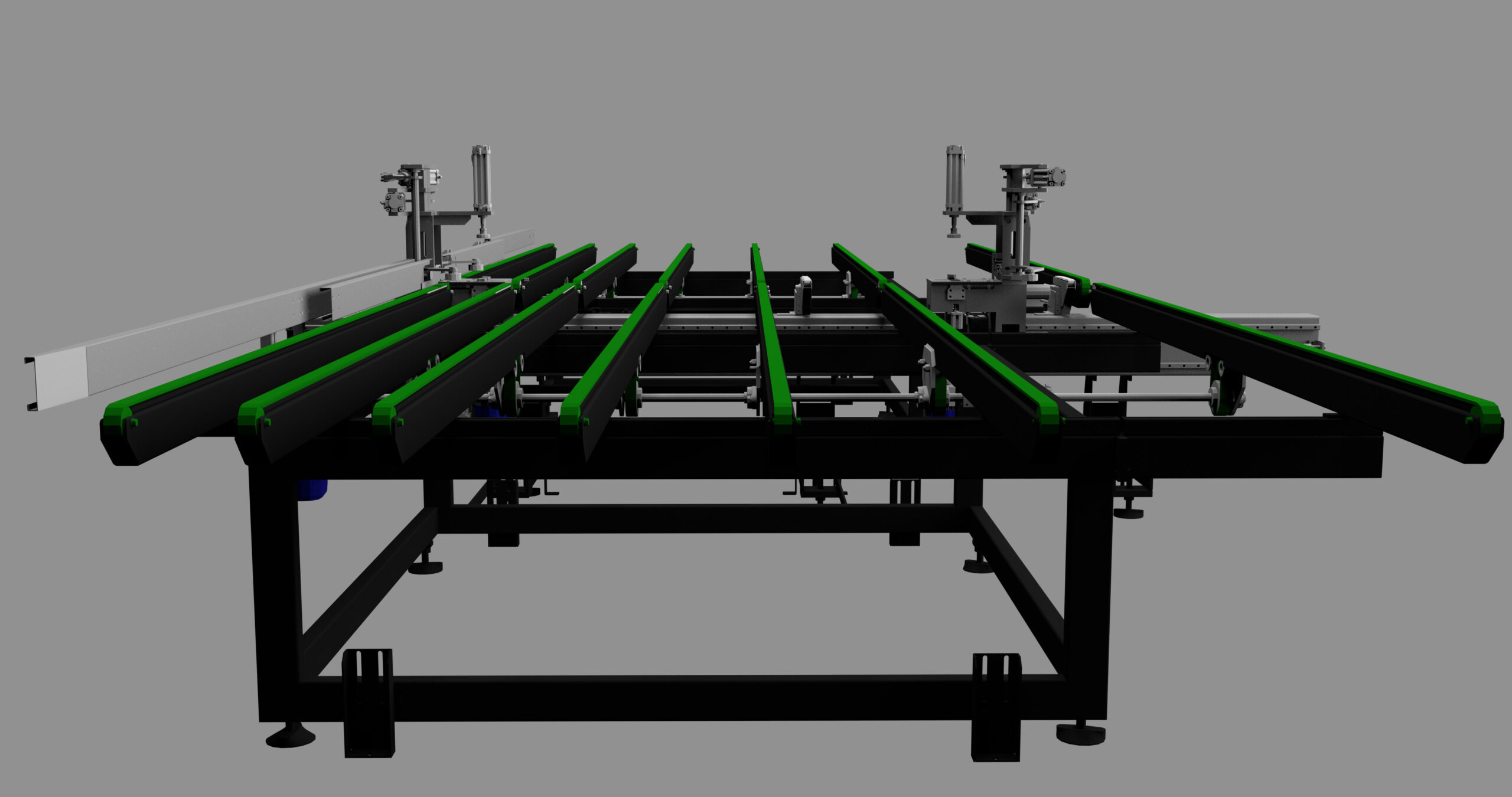

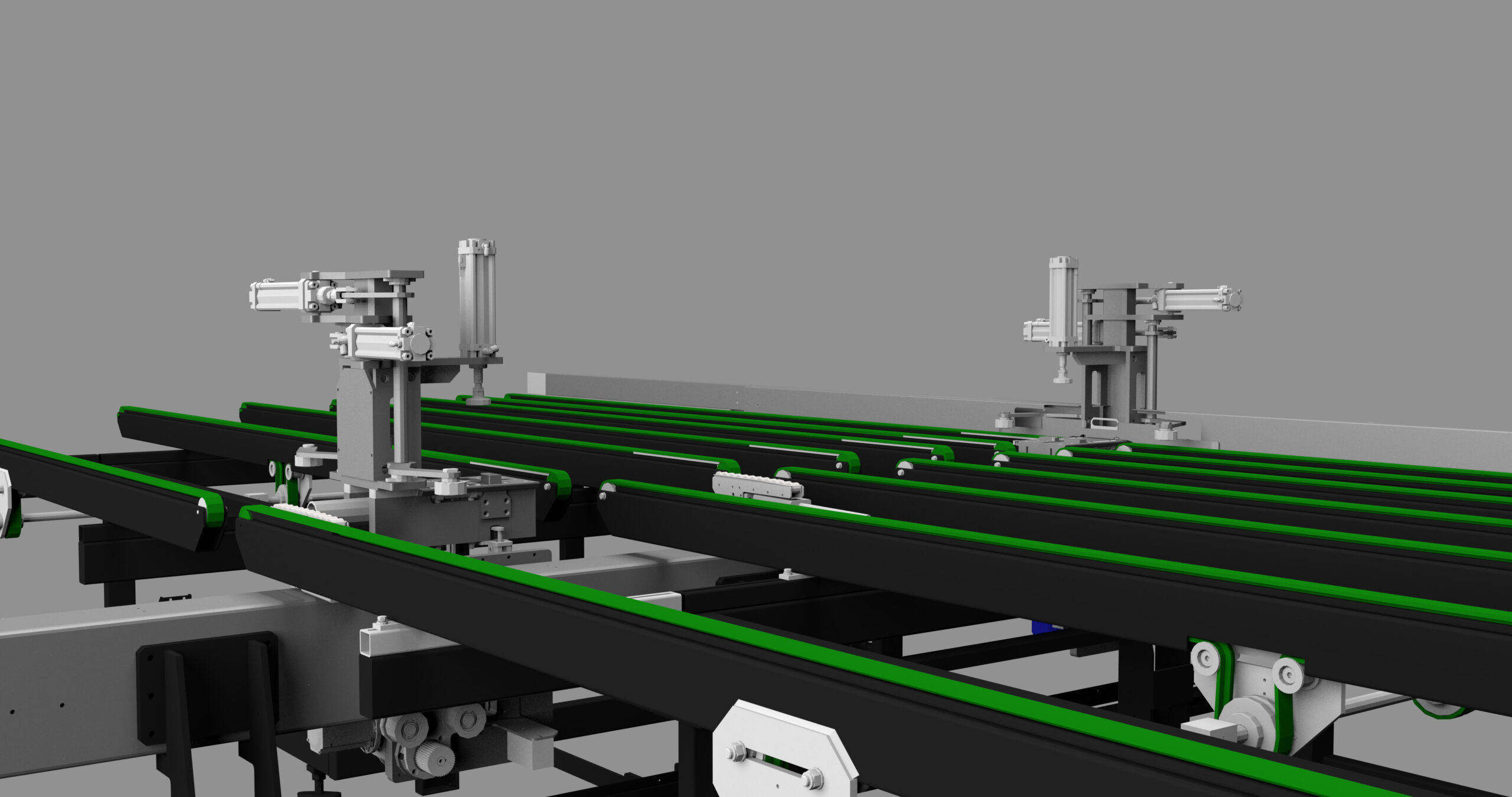

Conçu pour s’intégrer dans des lignes automatiques, le HDH permet le perçage simultané et précis des deux montants du cadre, immédiatement après le soudage. Les 2 têtes de perçage à montée contrôlée, activées par des moteurs sans balais, garantissent une vitesse et une qualité constantes dans le temps. Les mors pneumatiques, horizontaux et verticaux, assurent le parfait maintien du cadre tout au long du processus de fabrication.
Dimensions
Longueur : 8 000 mm
Largeur : 4 500 mm
Hauteur : 1 800 mm
Poids : 1,500 kg
Performances
Jusqu’à 240 cadres/8h*
(*la productivité varie en fonction du type de cadre et de la ligne utilisée)
Opérateurs demandés : 1
Alimentation et consommation
Puissance installée : 5 kW
Tension d’alimentation : 400 V
Pression minimale : 8 bars
Consommation d’air : 10 Nl/min
Fonctionnalités et traitements pris en charge
Principales opérations :
- Perçage pour charnières sur cadres en PVC
Options et configurations
Le modèle HDH est fourni en configuration standard sans options supplémentaires, garantissant ainsi une simplicité d’utilisation et une fiabilité maximales. Chaque unité est prête à être intégrée dans la ligne de production, sans nécessiter de personnalisations.
Technologie et automatisation
Équipé d’un CNC à 3 axes et d’un contrôle sans balais pour la montée des têtes, HDH utilise des algorithmes intelligents pour optimiser la position de perçage en fonction de la mesure réelle du châssis. La séquence de remise à zéro automatique à la fin du processus garantit un redémarrage rapide sans intervention manuelle. L’interface homme-machine est conçue pour une configuration rapide, avec mémorisation des paramètres et rappel des recettes de production.
