HDHS
Table automatique pour percer des charnières sur des portes en PVC
Perçage automatique de haute précision, juste après le soudage
Parfaite si vous souhaitez :
- Automatiser le perçage des charnières en réduisant les interventions manuelles.
- Éliminez les erreurs de positionnement grâce à des références précises.
- Réduire l’encombrement en aval du soudeur
- Intégrer en ligne un processus souvent manuel
- Augmenter la qualité et la répétabilité des panneaux.
- Travailler même avec un seul opérateur
Demandez dès maintenant la brochure technique ou parlez à un expert
Maximiser l’efficacité lors de la phase post-soudure
HDHS est le banc automatique conçu par GRAF Synergy pour optimiser la phase de perçage des charnières sur des panneaux en PVC.

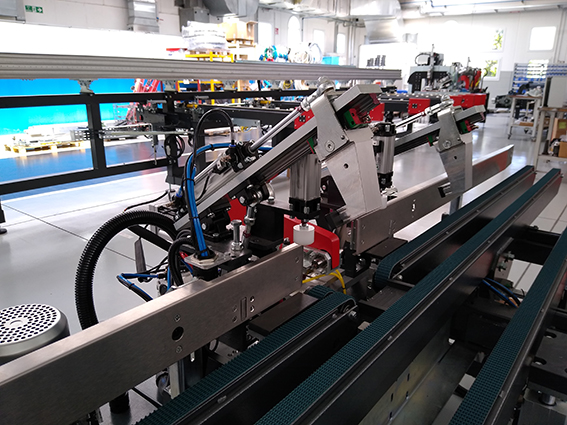

Grâce à sa tête de perçage bidirectionnelle et à son verrouillage pneumatique précis, HDHS garantit des résultats rapides, répétables et parfaitement alignés, en se basant sur le repère géométrique le plus fiable : le bord extérieur du cadre.
Conçu pour être installé immédiatement après le poste à souder, le HDHS automatise non seulement une étape critique du processus, mais peut également remplacer complètement la table de refroidissement traditionnelle, réduisant ainsi l’espace et la main-d’œuvre.
Un allié parfait pour les fabricants de menuiseries qui souhaitent augmenter leur productivité, éviter les erreurs manuelles et intégrer facilement le traitement des charnières dans une ligne compacte.
5 raisons de choisir HDHS
- Perçage automatique et précis. Grâce au positionnement mécanique de la tête et à la référence sur le bord extérieur de l’ouvrant, chaque trou est parfaitement aligné.
- Moins d’opérateurs, moins d’erreurs. La machine déplace et perce le cadre de manière autonome, permettant à un seul opérateur de gérer l’ensemble du cycle.
- Intégration intelligente. Peut remplacer la table de refroidissement : même encombrement, une fonction supplémentaire, aucun temps perdu.
- Qualité constante à chaque cycle. La profondeur de perçage est gérée par un régulateur automatique : chaque vantail est prêt à être monté, sans retouches.
- Interface simple et immédiate. Configuration et gestion intuitives : même le personnel non expérimenté peut opérer en toute confiance.
Détails du produit

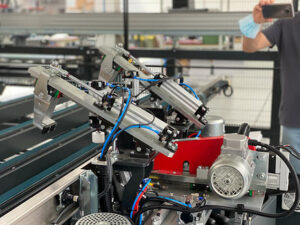

HDHS est spécialement conçu pour réaliser le perçage des logements de charnière sur des panneaux en PVC. Sa structure compacte et fonctionnelle abrite une tête de perçage bidirectionnelle avec positionnement mécanique, ainsi qu’un ensemble de mors pneumatiques (2 horizontaux + 2 verticaux) qui garantissent un maintien parfait du panneau pendant le traitement.
Dimensions
Longueur : 4 000 mm
Largeur : 1 400 mm
Hauteur : 3 500 mm
Poids : 1,200 kg
Performances
Productivité : dépend de la vitesse du soudeur connecté
Opérateurs requis : 1
Alimentation et consommation
Puissance installée : 2 kW
Tension d’alimentation : 400 V
Pression minimale de fonctionnement : 7 bars
Consommation d’air par cycle : 10 Nl/min
Profils professionnels
Dimensions minimales : 370 x 300 mm
Dimensions maximales : 2.800 x 1.000 mm
Fonctionnalités et traitements pris en charge
L’ensemble du cycle de perçage est optimisé pour des temps rapides et une répétabilité absolue, permettant d’éviter les reprises ou les corrections manuelles.
Travaux principaux : Perçages pour charnières sur les portes après soudure
Options et configurations
HDHS est configurable sur demande pour s’adapter à différents niveaux d’automatisation et de configurations de production.
Parmi les options disponibles :
- Positionnement de la tête sur un axe contrôlé : pour plus de flexibilité et d’intégration avec les logiciels de gestion CNC.
- Configurations personnalisées pour des mises en page compactes ou des flux de production dédiés
Grâce à sa modularité, HDHS s’adapte aussi bien aux petites lignes semi-automatiques qu’aux systèmes entièrement automatisés.
Technologie et automatisation : l’automatisation au service de la précision
La machine est pilotée par une logique pneumatique hautement fiable, intégrée à un régulateur automatique de profondeur qui garantit une uniformité dans chaque opération.
Disponible en version intégrable dans des systèmes numériques, HDHS peut être configuré pour l’Industrie 4.0 et connecté via des étiquettes applicatives pour le contrôle à distance, la sauvegarde et l’assistance prédictive.
GRAF Synergy garantit un support technique complet, de l’installation à la formation opérationnelle, en passant par la maintenance avancée sur le cloud.
Vous souhaitez rendre le perçage des portes plus rapide et précis ?
Téléchargez la brochure pour découvrir tous les détails techniques et les configurations disponibles.
Contactez-nous pour obtenir un devis personnalisé ou pour organiser une démonstration du système HDHS, en direct ou à distance.
Notre équipe est à votre disposition pour vous aider à intégrer cette solution dans votre ligne de production.
