HDMV
Station automatique pour le montage de charnières sur des cadres en PVC et en aluminium
Automatisez le montage des charnières et augmentez la productivité sans compromettre la précision et l’espace
Parfaite si vous souhaitez :
- Réduire considérablement le temps de montage des charnières.
- Automatiser le perçage, l’insertion et le vissage en un seul cycle
- Travailler avec une précision constante même sur des cadres déjà soudés.
- Intégrer parfaitement le processus dans une ligne automatisée.
- Économiser de l’espace et de la main-d’œuvre
Demandez maintenant la brochure technique ou parlez à un expert
Automatisez le montage des charnières et augmentez la productivité sans compromettre la précision et l’espace
HDMV est une station de travail CNC à axes multiples contrôlés, conçue pour automatiser complètement la phase de perçage, d’insertion et de vissage des charnières sur des cadres en PVC ou en aluminium, y compris les montants intermédiaires.
Grâce à sa structure en acier électrosoudé et à un système de mors pneumatiques horizontaux et verticaux, il offre une stabilité absolue et une précision millimétrique dans chaque opération.

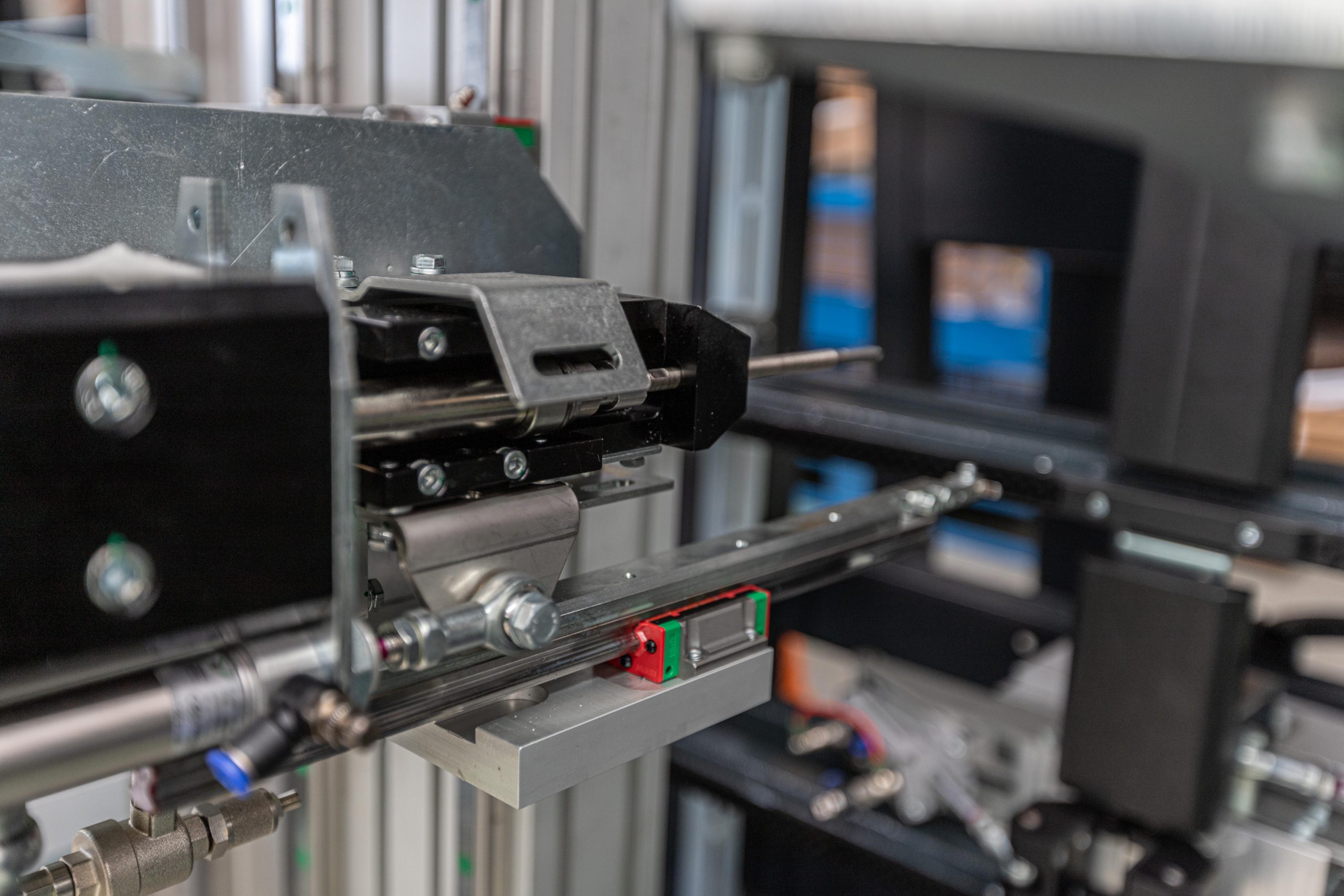

Le banc est équipé d’une tête multiple pour des perçages simultanés, de magasins pour charnières, d’une main de prise automatisée et de visseuses avec chargement automatique des vis.
Le système détecte automatiquement la largeur interne de la gorge de vitrage pour définir avec précision la position des trous.
Une solution idéale pour intégrer la phase d’assemblage dans une ligne de production entièrement automatisée.
5 raisons de choisir HDMV
- Montage entièrement automatique. Gère chaque étape sans intervention manuelle continue : positionnement, perçage, insertion, vissage.
- Précision garantie par des mesures actives. Le système détecte automatiquement le profilé de vitrage et positionne chaque trou de manière impeccable.
- Intégration parfaite en ligne. Se connecte facilement aux soudeuses et autres centres de travail pour un flux de production continu.
- Compacte mais complète. Une seule machine pour trois opérations complexes, avec un agencement gain de place.
- Interface intuitive et configuration rapide. La configuration CNC est conviviale même pour les opérateurs peu expérimentés.
Détails du produit
HDMV est une station de travail CNC à axes multiples contrôlés, conçue pour automatiser entièrement l’étape de perçage, d’insertion et de vissage des charnières sur des cadres en PVC ou en aluminium, y compris les montants intermédiaires.
Dimensions de la machine
Longueur : 8 200 mm
Largeur : 4 700 mm
Hauteur : 3 000 mm
Poids : 3,500 kg
Performances opérationnelles
Opérateurs requis : 1 (uniquement pour le chargement des charnières et des vis)
(*le temps varie en fonction du type de cadre et de la configuration)
Alimentation et consommation
Puissance installée : 10 kW
Alimentation : 400 V
Pression minimale d’exercice : 8 bars
Consommation d’air : 100 Nl/min
Profils professionnels
Dimensions des cadres travaillables : jusqu’à 3 200 x 2 800 mm (en fonction de l’utilité du soudeur)
Fonctionnalités et traitements pris en charge
HDMV effectue automatiquement toutes les opérations de :
- Perçage des cadres et des montants intermédiaires
- Insertion et vissage des charnières
- Détection automatique de la cavité de la vitre de pare-brise
- Visseuse avec réglage automatique de la profondeur
- Séquence de remise à zéro automatique à la fin du cycle
Options et configurations
Disponibles sur demande pour une flexibilité maximale :
- Chargement côté droit ou gauche
- Tapis agrandi pour profils « Dormat Large »
- Doublures de tête pour différentes marques de quincaillerie
Têtes rotatives à 90° pour percer des fenêtres à soufflet.
Technologie et automatisation
HDMV intègre un système CNC avec des capteurs et des automatisations avancées. Chaque opération est traçable et gérable à distance. La machine est conçue pour s’intégrer à des systèmes de gestion et à des environnements Industrie 4.0, permettant également la maintenance prédictive.
Vous souhaitez augmenter l’efficacité de votre département de montage ?
Demandez dès maintenant la brochure détaillée ou réservez une démo personnalisée avec l’un de nos experts.
