LINEAR CUT 500 ALU
Centre de découpe CNC pour profils en aluminium
Productivité maximale, coupe parfaite et automatisation complète en seulement 12 mètres
Parfait si :
- Vous souhaitez automatiser la découpe des profils en aluminium en réduisant l’intervention humaine.
- Vous avez besoin d’une productivité élevée sur trois équipes avec une machine fiable.
- Travaillez sur des profils non parfaitement rectilignes et recherchez une correction automatique.
- Vous avez peu de temps pour former les opérateurs et vous avez besoin d’un logiciel convivial.
- Vous souhaitez maximiser le rendement de la matière première grâce à une découpe optimisée.
- Vous recherchez une solution prête pour l’industrie 4.0 à intégrer dans une ligne complète.
Demandez dès maintenant la brochure technique ou parlez à un expert
Productivité maximale, coupe parfaite et automatisation complète en seulement 12 mètres
Centre de découpe CNC à 3 axes contrôlés, conçu pour exécuter de manière autonome le cycle complet de découpe sur des profils en aluminium. De l’alimentation des barres brutes au dépôt de la pièce finie, le LINEAR CUT 500 ALU fonctionne sans interruption ni surveillance continue, optimisant les listes et réduisant les déchets. Il allie précision au centième, flexibilité opérationnelle et interface intuitive, et est idéal pour les entreprises souhaitant renforcer leur département de découpe dans un souci d’efficacité et de qualité constante.
5 raisons de choisir le LINEAR CUT 500 ALU
- Précision automatique garantie dans le temps. Grâce au système d’alignement dynamique et à la pince CNC avec bande magnétique centésimale, chaque coupe est corrigée par rapport à la véritable linéarité de la barre.
- Rendement accru sur chaque barre découpée. Le logiciel GRAF Synergy optimise l’ensemble de la liste de production, réduisant les déchets et améliorant l’efficacité des matériaux.
- Interface simple, résultats professionnels. Le logiciel propriétaire avec des menus guidés rend son utilisation accessible même aux opérateurs moins expérimentés, minimisant ainsi le temps d’apprentissage.
- Autonomie totale du cycle de travail. Le chargement, le positionnement, la découpe et le déchargement se déroulent en séquence sans nécessité de supervision, avec un contrôle continu du processus.
- Prêt pour l’évolution de votre département de production. Compatible avec des modules de vissage, des systèmes d’étiquetage, une sensorique avancée et des solutions sur mesure pour des profils spéciaux.
Détails du produit
Le LINEAR CUT 500 ALU permet de réaliser des coupe précises sur des profils en aluminium, même avec des angles personnalisés, sur plusieurs barres consécutives. L’automatisation complète du processus garantit une production constante sans erreurs manuelles.
Dimensions
Longueur : 12 500 mm
Largeur : 2 200 mm
Hauteur : 2 000 mm
Poids : 3,000 Kg
Alimentation et consommations
Puissance installée : 7 kW
Alimentation : 400 V
Consommation d’air par cycle : 100 Nl/min
Pression minimale de fonctionnement : 7 bars
Performances
Productivité : jusqu’à 300 fenêtres/8h (1 vantail, variable selon le profil)
Opérateurs requis : 1
profils professionnels
Longueur : 500 / 6 500 mm
Largeur : 40 / 130 mm
Hauteur : 40 / 135 mm
Fonctionnalités et traitements pris en charge
Travaux principaux :

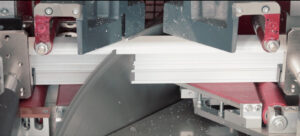

- Coupe avec une lame de Ø 500 mm
- Angles -45° / 90° / +45°
- Correction automatique de la barre non linéaire
- Déchargement automatique avec extracteur et cellules photoélectriques de sécurité
Options disponibles
- Chargeur pour barres de 400 à 700 mm
- Lame Ø 550 mm pour profils jusqu’à 180 mm
- Kit de presse supplémentaires pour profils complexes
- Rotation de la lame brushless pour angles intermédiaires
- Fly Optimizer pour la réutilisation automatique des restes
- Extension de décharge et capteurs de contrôle des profils
- Étiqueteuse manuelle et convoyeur de copeaux
- Intégration avec les centres de vissage ASG-E
- Configurations spéciales pour des sections allant jusqu’à 230 mm
- Préparation pour découpe PVC
Chaque LINEAR CUT 500 ALU peut être personnalisé pour s’adapter parfaitement aux besoins de production spécifiques, grâce à une large gamme de configurations optionnelles, avec :
TECHNOLOGIE ET AUTOMATISATION

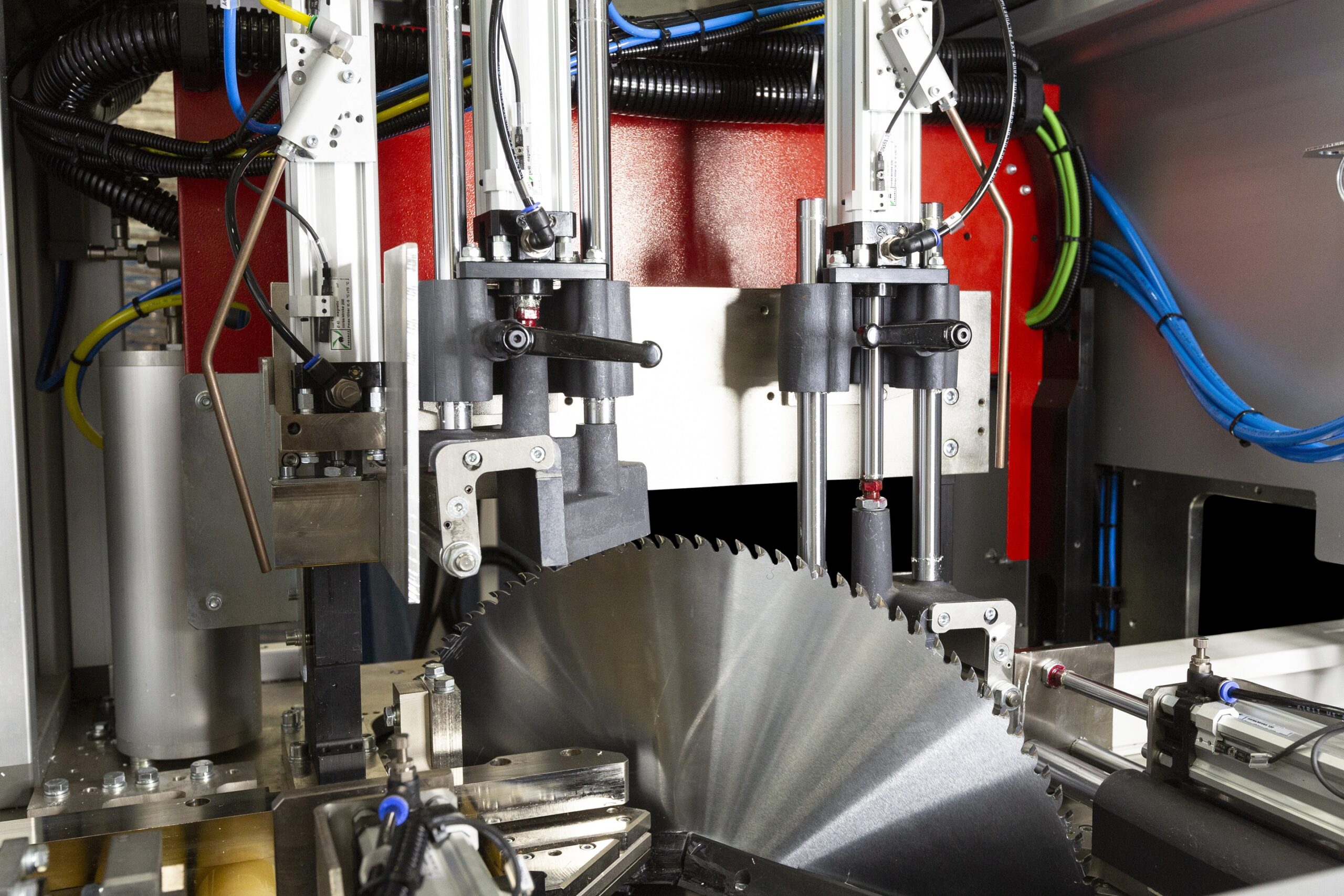

La gestion de la machine est confiée à un logiciel propriétaire intuitif, qui permet un réglage rapide des opérations, l’optimisation des séquences et le suivi en temps réel. Les capteurs intelligents intégrés garantissent un positionnement correct et une identification immédiate des éventuelles erreurs de chargement. La pince CNC sur guides prismatiques, le système de rotation de lame brushless en option et l’extraction automatique des pièces complètent un écosystème technologique conçu pour l’efficacité, la fiabilité et l’intégration Industrie 4.0.
