SD 500 S7
Scie à onglet double tête haute capacité pour PVC et aluminium
Coupe rapide et précise, même sur double profil avec des angles variables
Parfaite si…
- Produisez des menuiseries en PVC ou en aluminium et recherchez une flexibilité maximale de découpe.
- Souhaitez-vous couper deux profils en même temps pour augmenter votre productivité ?
- Vous recherchez une machine précise, stable et fiable même pour des volumes élevés.
- Vous devez effectuer des changements d’angle rapides sans ajuster les longueurs.
- Travaux nécessitant des coupes intermédiaires grâce à des arrêts mécaniques dédiés.
Demandez dès maintenant la brochure technique ou parlez à un expert
Coupes rapides et précises, même sur double profil avec des angles variables

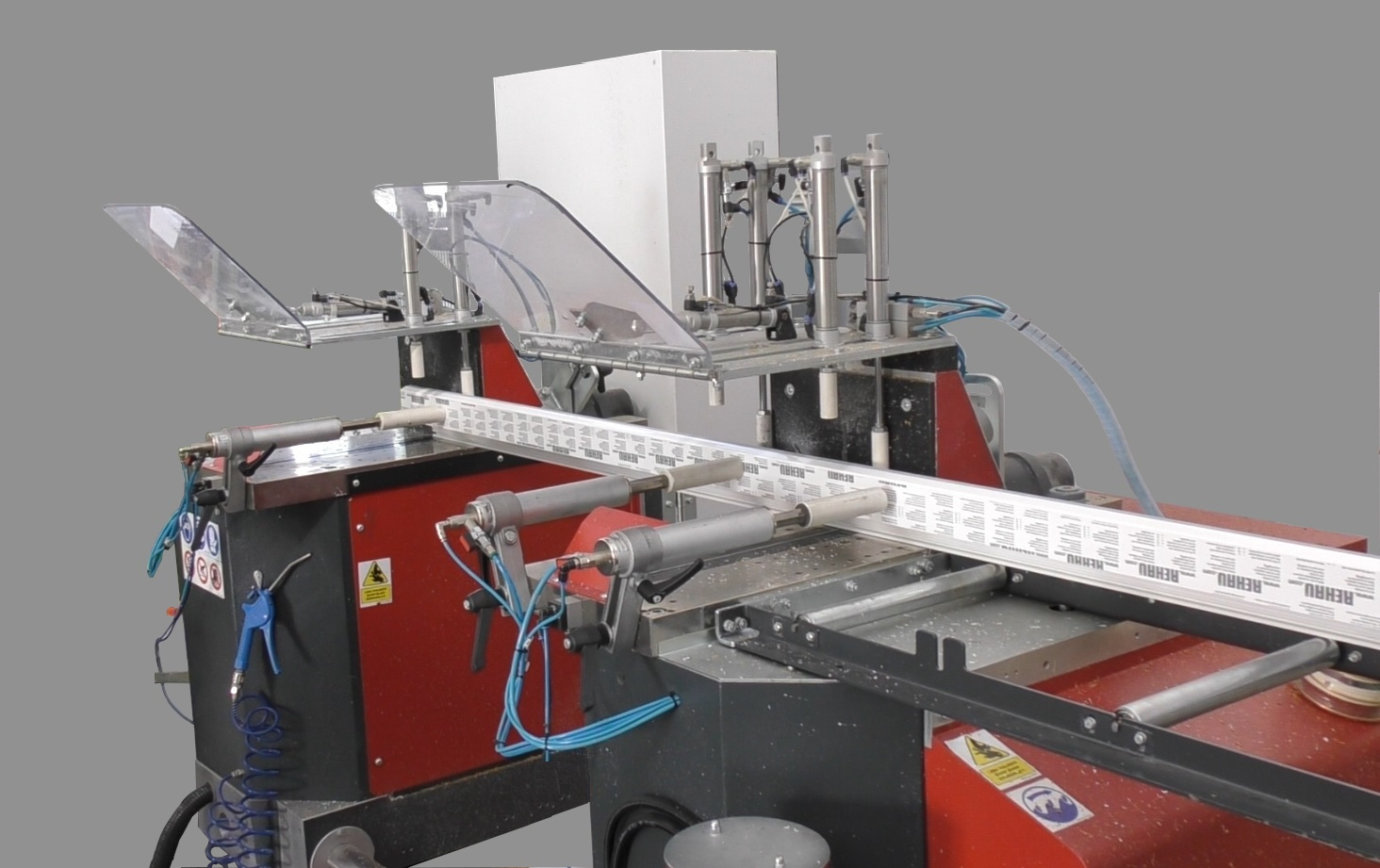

La SD 500 S7 est une scie à onglet double tête oléopneumatique à commande électronique, conçue pour la découpe précise et répétable de profilés en PVC et en aluminium.
Dotée d’une tête fixe et d’une tête mobile avec positionnement automatique via un axe contrôlé, elle permet des opérations rapides et flexibles, idéales pour des productions industrielles à haute fréquence.
La structure robuste en acier et en aluminium garantit stabilité et durabilité dans le temps, tandis que le système de montée verticale des lames de Ø 500 mm avec inclinaison pneumatique interne (de 90° à 45°) élimine le besoin de corrections manuelles dans les passages angulaires.
Le contrôle est confié à un tableau de commande coulissant avec gestion bimanuelle pour une sécurité et une ergonomie maximales.
5 raisons de choisir la SD 500 S7
- Structure ultra robuste. Châssis en acier et en aluminium conçu pour la stabilité et la précision même en usage intensif.
- Coupe simultanée sur double profil. Les lames de Ø 500 mm avec course prolongée permettent de travailler sur deux pièces en même temps.
- Aucune correction de mesure. Inclinaison pneumatique interne de 90° à 45° : changements d’angle rapides et précis sans compensations manuelles.
- Polyvalence de coupe. Gère des profils en aluminium et en PVC, avec des configurations multiples et des coupes intermédiaires grâce aux butées mécaniques.
- Aspiration et mors optimisées. Équipée de 4 bouches Ø 100 mm pour l’aspiration des copeaux et de mors pneumatiques verticaux/horizontaux pour maintenir solidement les profils.
Détails du produit
La SD 500 S7 permet de réaliser des coupes précises et nettes sur des profils simples ou doubles, même avec des angles complexes. Les deux lames à montée verticale et le système oléopneumatique garantissent une stabilité et une qualité constantes. La commande bimanuelle, associée au tableau de commande coulissant, optimise l’ergonomie pour l’opérateur.
Dimensions
Longueur : 4 500 mm
Largeur : 1 300 mm
Hauteur : 1 650 mm
Poids : 1,050 Kg
Performances opérationnelles
Mode : manuel ou automatique (importation de la liste de découpe via USB ou réseau Ethernet)
Longueur de coupe utile : de 325 mm à 5 300 mm*
Opérateurs requis : 1
(*longueur maximale variable selon le socle : 3 300 / 4 300 / 5 300 mm)
Alimentation et consommation
Puissance installée : 6 kW
Tension : 400 V triphasé
Pression minimale : 7 bars
Consommation d’air par cycle : 40 Nl/min
Profils professionnels
Matériaux : PVC et Aluminium
Découpes configurables : +45°/-45°, +45°/90°, 90°/-45°, 90°/90°
Options et configurations disponibles
- Bases de 4 300 ou 5 300 mm
- Roulants à tête fixe et mobile
- Aspirateur à 2 sacs (4 sorties Ø 100 mm)
- Arrêts mécaniques pour coupe courte et pointue
- Groupe de coupe court à pointe avec déchet pneumatique
- Étiqueteuse manuelle
- Controsagome sur mesure (simple ou double coupe)
- Logiciel de découpe pour équerres et profils extra-longs
- Fly Optimizer : logiciel d’optimisation dynamique des barres
Technologie et automatisation
Contrôlée par un système électronique avancé, la SD 500 S7 permet une gestion automatique du cycle de coupe et l’importation directe des données de production. Elle est conçue pour l’intégration dans des installations Industrie 4.0 avec téléassistance, traçabilité et gestion numérique.
Contactez dès aujourd’hui GRAF Synergy pour recevoir la brochure détaillée et découvrir comment la SD 500 S7 peut améliorer la productivité de votre département de découpe.
