SL2 UNI
Soudeuse CNC à 2 Têtes Universelle pour Angles Variables et Traverses
Une polyvalence totale, des géométries sans limites
Parfaite si :
- Réaliser des traverses complexes avec une seule machine
- Souder des angles variables de 35° à 180° avec précision CNC
- Avoir un poste à souder compact mais extrêmement flexible.
- Réduire les temps de changement de production grâce au système de réglage rapide.
- Souder des profils blancs, en film ou peints avec contrôle de cordon.
Demandez dès maintenant la brochure technique ou parlez à un expert
Une polyvalence totale, des géométries sans limites

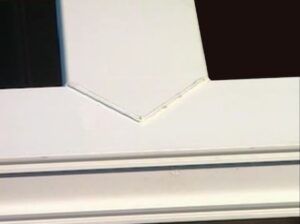

La SL2 UNI est la soudeuse CNC à 2 têtes signée Graf Synergy, conçue pour faire face à toute configuration de construction. En un seul cycle de travail, il est possible d’effectuer la soudure simultanée de deux angles à 90°, de traverses internes en « T », en croix ou en « H », ou une combinaison des deux. De plus, grâce à la tête orientable, il est possible de souder des angles variables de 35° à 180°.
Une machine flexible, compacte et robuste, parfaite pour des productions sur mesure et des menuiseries spéciales avec une grande précision et une qualité esthétique.
5 raisons de choisir SL2 UNI
- Géométries mixtes en un seul cycle. Permet des combinaisons de soudure à 90°, en T, en H, en croix et des angles variables.
- Précision angulaire totale. Échelle graduée et système de verrouillage/déverrouillage rapide pour une configuration intuitive et précise.
- Gabarits interchangeables. Système de remplacement rapide pour changer de gabarit en un temps record.
- Contrôle thermique avancé. Gestion électronique de la température des plaques et des couteaux limiteurs de bord.
- Encombrement réduit, puissance élevée. Structure compacte et solide avec 2 têtes indépendantes et possibilité d’extension pour des formats XL.
Détails du produit
La SL2 UNI est le poste à souder CNC à 2 têtes signé Graf Synergy, conçu pour faire face à toute configuration de construction. En un seul cycle de travail, il est possible d’effectuer la soudure simultanée de deux angles à 90°, de traverses internes en « T », en croix ou en « H », ou une combinaison des deux. De plus, grâce à la tête orientable, il est possible de souder des angles variables de 35° à 180°.
Dimensions de la machine
Longueur : 3 000 mm
Largeur : 800 mm
Hauteur : 2 350 mm
Poids : 965 Kg
Alimentation et consommation
Puissance installée : 5 kW
Tension : 400 V
Consommation d’air par cycle : 90 NI/min
Pression de service : 7 bars
Caractéristiques opérationnelles
Composition : 2 têtes en ligne
Type de soudure : angles à 90°, traverses en « T », croix, « H » et angles variables de 35° à 180°
Opérateurs requis : 1
Dimensions de travail
Profil soudable :
- Hauteur : 40 – 200 mm
- Largeur : 40 – 130 mm (à 90°)
Longueur de travail (entre les têtes) :
- Standard : max 2 430 mm
- Avec socle agrandi (optionnel) : max 3.430 mm
Options et configurations disponibles
- Socle agrandi pour longueurs supplémentaires
- Prolongateur tête Dx (L = 270 mm)
- Contre-soupapes sur mesure (morse Dx-Sx, horizontales/verticales)
- Soutien supplémentaire pour bras de support de profilés (1 par tête)
TECHNOLOGIE ET AUTOMATISATION

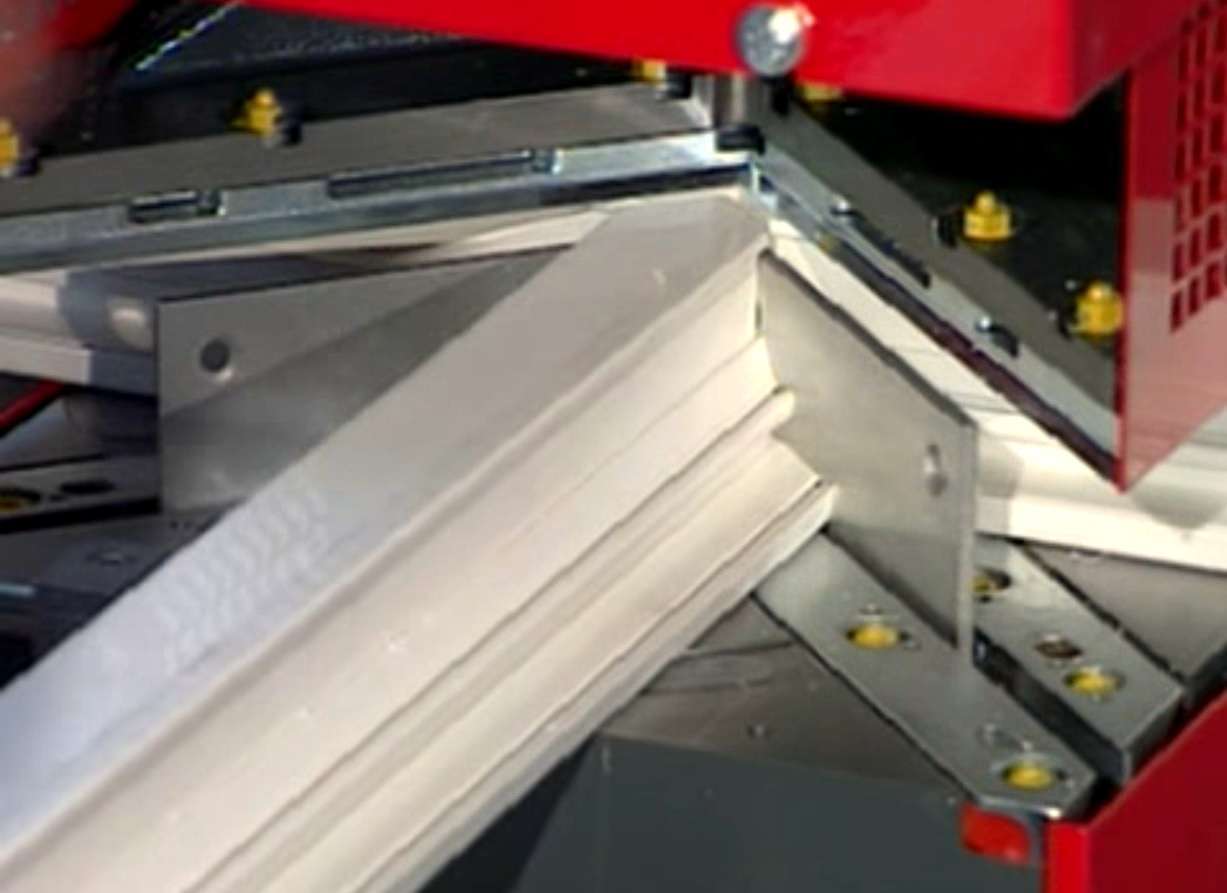

SL2 UNI allie les robustesse mécanique et flexibilité opérationnelle. Chaque tête peut pivoter de 90° pour réaliser des soudures simultanées aux deux extrémités d’un traverse, tandis que le système de verrouillage des profils permet un montage rapide et sécurisé.
L’installation est conçue pour s’adapter à tous les besoins de production, des petites séries jusqu’aux commandes les plus complexes, y compris avec des profils spéciaux ou des exigences esthétiques élevées.
Contactez-nous pour découvrir si le SL2 UNI est la solution idéale pour votre production.
