SL2V E
Soudeuse à double tête à angle variable pour menuiseries sur mesure
La solution polyvalente pour des profils hors d’équerre, avec une soudure précise de 35° à 180°
Parfaite si vous cherchez une voiture qui…
- Soudure de profils hors d’équerre avec des angles de 35° à 180°
- Permet le soudage simultané de 2 angles à 90°.
- Travaillez les éléments en « C » avec précision
- Maintient des bordures constantes même sur des profils difficiles.
- Peut être géré par un seul opérateur avec des commandes simplifiées.
- Intégrez des systèmes électroniques pour une gestion complète du cycle.
Demandez dès maintenant la brochure technique ou parlez à un expert
La solution polyvalente pour des profils hors d’équerre, avec une soudure précise de 35° à 180°

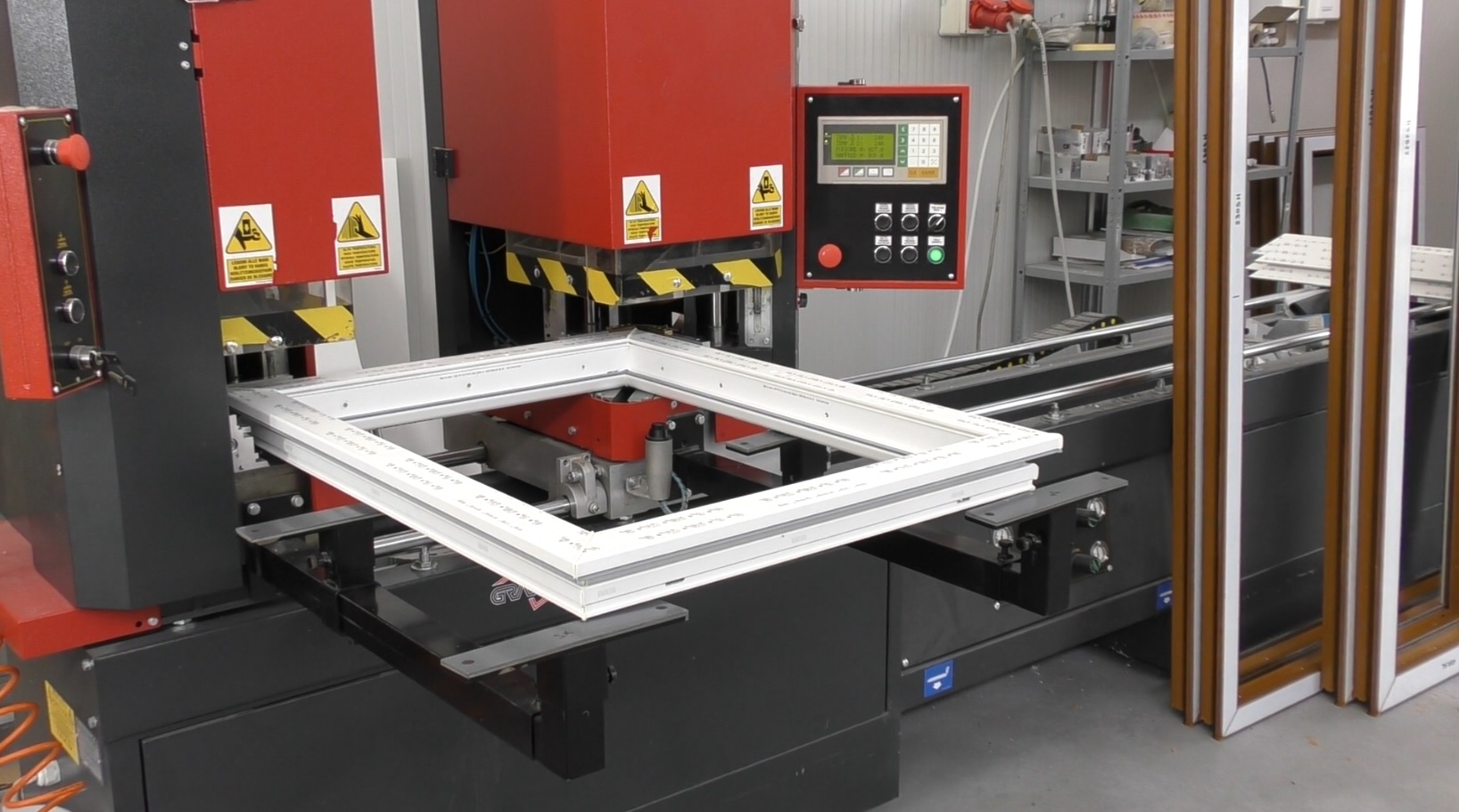

La SL2V E est le soudeur à deux têtes – une fixe et une mobile à angle variable – développé par GRAF Synergy pour répondre aux besoins de production les plus complexes dans le secteur des menuiseries en PVC.
Il est capable de souder des angles simples de 35° à 180° ou deux angles à 90° en un seul cycle, offrant ainsi polyvalence, robustesse et une précision géométrique maximale, même sur des éléments hors d’équerre ou en « C ».
Dotée d’un contrôle électronique des températures, de commandes numériques et d’un remplacement rapide des gabarits, la SL2V E représente un investissement stratégique pour ceux qui recherchent fiabilité, flexibilité opérationnelle et qualité constante.
5 raisons de choisir SL2V E
- Polyvalence sans compromis. Permet le soudage sur des angles non orthogonaux (de 35° à 180°), parfait pour des menuiseries spéciales.
- Bordure précise et constante. Couteaux limiteurs réglables de 0,2 à 2 mm : qualité esthétique même sur des profils complexes.
- Contrôle thermique électronique. Gestion intelligente de la température pour des résultats constants dans le temps.
- Utilisation simple et intuitive. Commandes numériques et cycle automatique : un seul opérateur peut gérer l’ensemble du processus.
- 5. Remplacement rapide des gabarits. Système à déclenchement pour un changement de format rapide et sans erreurs.
Détails du produit
La SL2V E est la soudeuse à deux têtes – une fixe et une mobile à angle variable – développée par GRAF Synergy pour répondre aux besoins de production les plus complexes dans le secteur des menuiseries en PVC.
Elle est capable de souder des angles simples de 35° à 180° ou deux angles à 90° en un seul cycle, offrant ainsi polyvalence, robustesse et précision géométrique maximale même sur des éléments hors d’équerre ou en « C ».
Dimensions
Longueur : 3 950 mm
Largeur : 800 mm
Hauteur : 2 100 mm
Poids : 850 Kg
Alimentation et consommations
Puissance installée : 5,2 kW
Tension : 400 V
Consommation d’air par cycle : 140 Nl/min
Pression minimale : 7 bars
Performances
Cycle: automatique
Opérationnalité : manuel
Opérateurs requis : 1
Profils professionnels
Hauteur : 40 ÷ 200 mm
Largeur : 40 ÷ 130 mm
Longueur entre les têtes : 420 ÷ 3,280 mm
Fonctionnalités et traitements pris en charge
- Soudure simple à angle variable (35°-180°)
- Soudure double à 90°
- Soudure d’éléments en « C »
- Contrôle électronique complet de la température
Cycle géré par des commandes numériques intégrées
Options disponibles
Base en version compacte de 2 450 mm
Prolongateur tête Dx L = 270 mm
Soutien supplémentaire pour bras porte-profils (1 par tête) dans des cellules de travail automatisées et flexibles, adaptables aux besoins de production les plus avancés.
Technologie et automatisation
Remplacement rapide de gabarit avec un système de déverrouillage.
Contrôle numérique intégré
Affichage du cycle sur un écran simplifié
Prête pour des flux de production modulaires et des configurations sur mesure
Découvrez l’avantage productif de la SL2V E. Contactez-nous pour une démo ou pour recevoir la brochure technique : votre ligne de production sur mesure commence ici.
