SL3 FF TV
Soudeuse CNC à 5 têtes universelle pour angles variables et joints multiples
Un seul cycle pour une menuiserie parfaite, avec traverse incluse
Parfaite si :
- Souder des traverses internes avec une esthétique en « V » en un seul cycle
- Réduire la main-d’œuvre, les temps de traitement et l’utilisation de tables rotatives.
- Éliminer les retouches et les nettoyages après soudure
- Assurer précision et finition sur chaque matériau ou revêtement.
- Travailler avec un seul opérateur grâce à une automatisation avancée
Demandez dès maintenant la brochure technique ou parlez à un expert
Un seul cycle pour une menuiserie parfaite, avec traverse incluse
La SL3 FF TV n’est pas seulement une soudeuse, c’est un véritable centre de production pour fenêtres en PVC avec traverse soudée en « V ».
Cette machine à 3 têtes en ligne permet de souder en un seul cycle les deux angles extérieurs du cadre ainsi que la traverse centrale, garantissant une finition parfaite sans besoin de retouches.

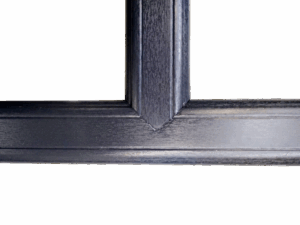

Conçue pour les marchés nécessitant des traverses soudées avec une esthétique supérieure, elle intègre la technologie brevetée V-Perfect, qui élimine tout cordon visible même sur des profils pelliculés, peints ou avec des revêtements spéciaux (acryliques, aluminium, effet bois).
5 raisons de choisir SL3 FF TV

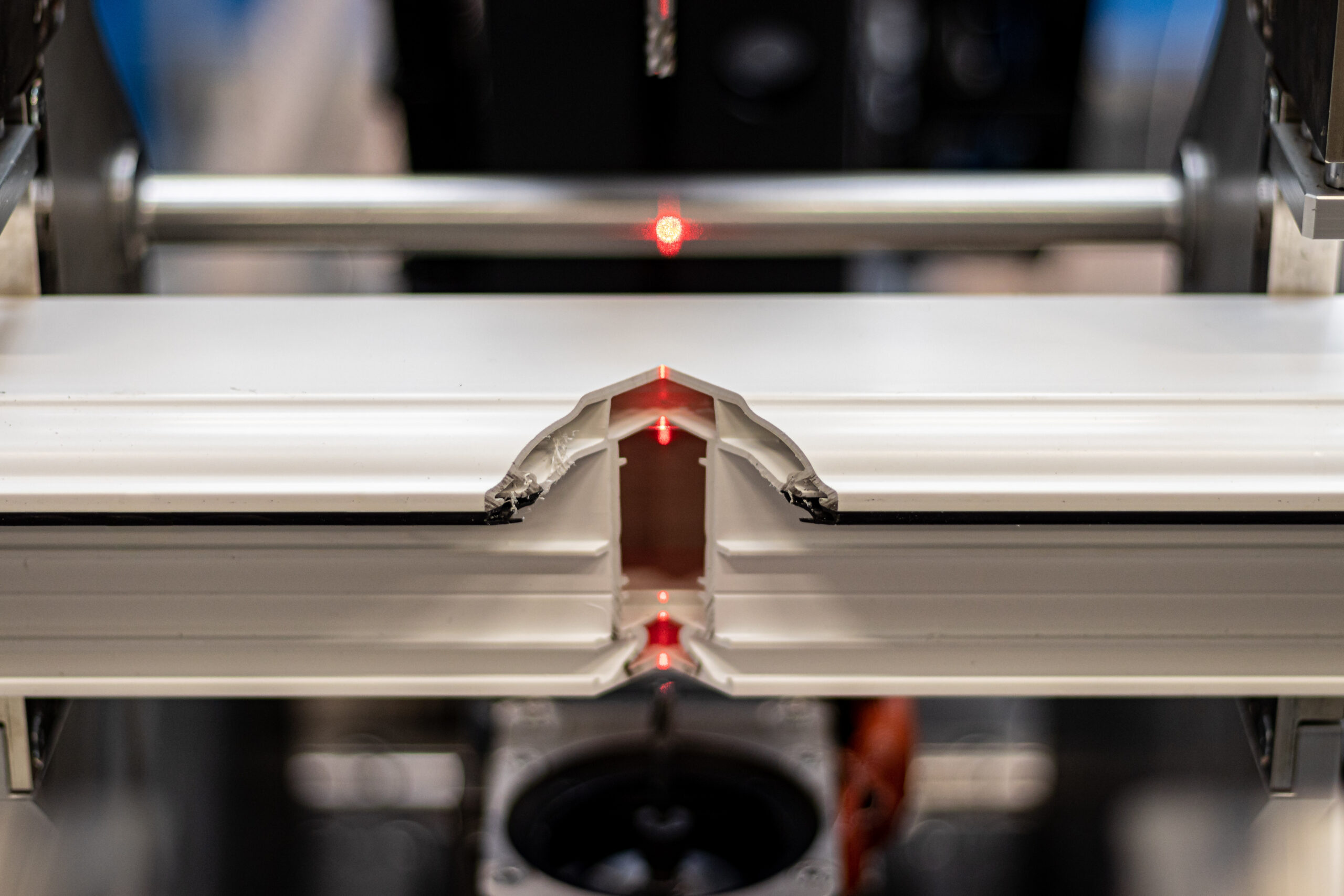

- 3 soudures en 1. Réunit simultanément 2 angles à 45° et 1 traverse centrale, grâce à la technologie Notch Transom Welding.
- V-Perfect sur toutes les surfaces. Parfaite sur PVC laqué, pelliculé, acrylique, aluminium ou effet bois : soudure invisible sans retouches.
- Zéro finitions. La machine sort avec le châssis fini : aucun nettoyeur, table tournante ou travaux ultérieurs ne sont nécessaires.
- Calibration automatique. Système actif de compensation des tolérances sur la coupe (2 mm) et la hauteur du profil (0,5 mm).
- Maximale efficacité. Avec un seul opérateur et jusqu’à 1 cycle toutes les 180 secondes*, cela réduit les temps et les coûts. (*selon le profil, le bord et la charge)
Détails du produit
La SL3 FF TV n’est pas seulement une soudeuse, c’est un véritable centre de production pour les fenêtres en PVC avec traverse soudée en « V ».
Cette machine à 3 têtes en ligne permet de souder en un seul cycle les deux angles extérieurs du cadre ainsi que la traverse centrale, garantissant une finition parfaite sans besoin de retouches.
Dimensions de la machine
Longueur : 3 600 mm
Largeur : 7 000 mm
Hauteur : 2 500 mm
Poids : 5,000 kg
Alimentation et consommation
Puissance installée : 25 kW
Tension : 415 V
Consommation d’air par cycle : 600 NI/min
Pression de service : 7 bars
Caractéristiques opérationnelles
Composition : 3 têtes en ligne
Type de soudure : 2 angles + 1 traverse en V
Opérateurs demandés : 1
Temps de cycle : jusqu’à 1 cycle/180 secondes*
Joint travaillé directement lors de la soudure
Dimensions de travail
Cadre :
- Dimensions maximales : 3 200 mm
- Dimensions minimales : 400 x 750 mm
Profil :
- Hauteur : 60 – 82 mm
- Largeur : 60 – 110 mm
- Traverso standard : largeur 70 mm
Options et configurations disponibles
- Suivi de la production (temps de changement des gabarits, déchargement, cycle)
- Aspirateur pour soudeuse sans cordon
- Logiciel de conversion des données importées
- Système électronique de contrôle de contre-forme
TECHNOLOGIE ET AUTOMATISATION
SL3 FF TV intègre toutes les fonctions de soudage en un seul cycle automatique : fraisage avec système High Speed, positionnement aux cotes, fusion, compression, refroidissement et déchargement des profils.
Le positionnement de la contreplaque supérieure est géré par un système de verrouillage magnétique. La brûlure est réglable (5-6 mm) et toutes les tolérances sont compensées automatiquement.
Solution idéale pour ceux qui recherchent productivité, précision et qualité esthétique sans compromis, avec une compatibilité totale avec l’Industrie 4.0.
Contactez-nous pour découvrir si le SL3 FF TV est la solution idéale pour votre production.
