SL3 UNI
Soudeuse CNC à 3 Têtes Universelle pour Angles et Traverses Complexes
Une polyvalence maximale pour des productions sur mesure
Parfaite si :
- Souder plusieurs éléments en même temps (angles + traverses)
- Gérer des configurations complexes avec une seule machine
- Obtenez des soudures de haute précision sur des profils blancs, colorés ou revêtus.
- Travailler également sur des angles hors d’équerre de 35° à 180°.
- Optimiser le temps de cycle grâce au mode double unité
Demandez dès maintenant la brochure technique ou parlez à un expert
Une polyvalence maximale pour des productions sur mesure

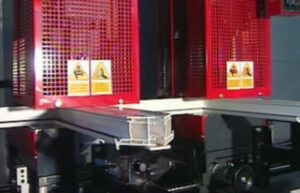

La SL3 UNI est le poste à souder CNC à 3 têtes le plus polyvalent de la gamme Graf Synergy. Conçu pour faire face à n’importe quelle combinaison de constructions, il permet la soudure simultanée d’angles à 90°, de traverses en « T », de croix, de « H » et d’angles variables de 35° à 180°, même en combinaison les uns avec les autres.
En seulement deux cycles, il est possible de réaliser une fenêtre complète avec un traversant central. Les trois têtes travaillent en ligne et deux d’entre elles peuvent être pivotées de 90° pour souder simultanément les deux extrémités d’un traversant.
5 raisons de choisir SL3 UNI
- Polyvalence absolue. Unique dans la gestion des soudures à 90°, en ‘T’, en croix, en ‘H’ et à des angles variables avec les mêmes têtes.
- Mode dual. Utilisable comme deux soudeuses séparées : une à tête simple et une à double tête.

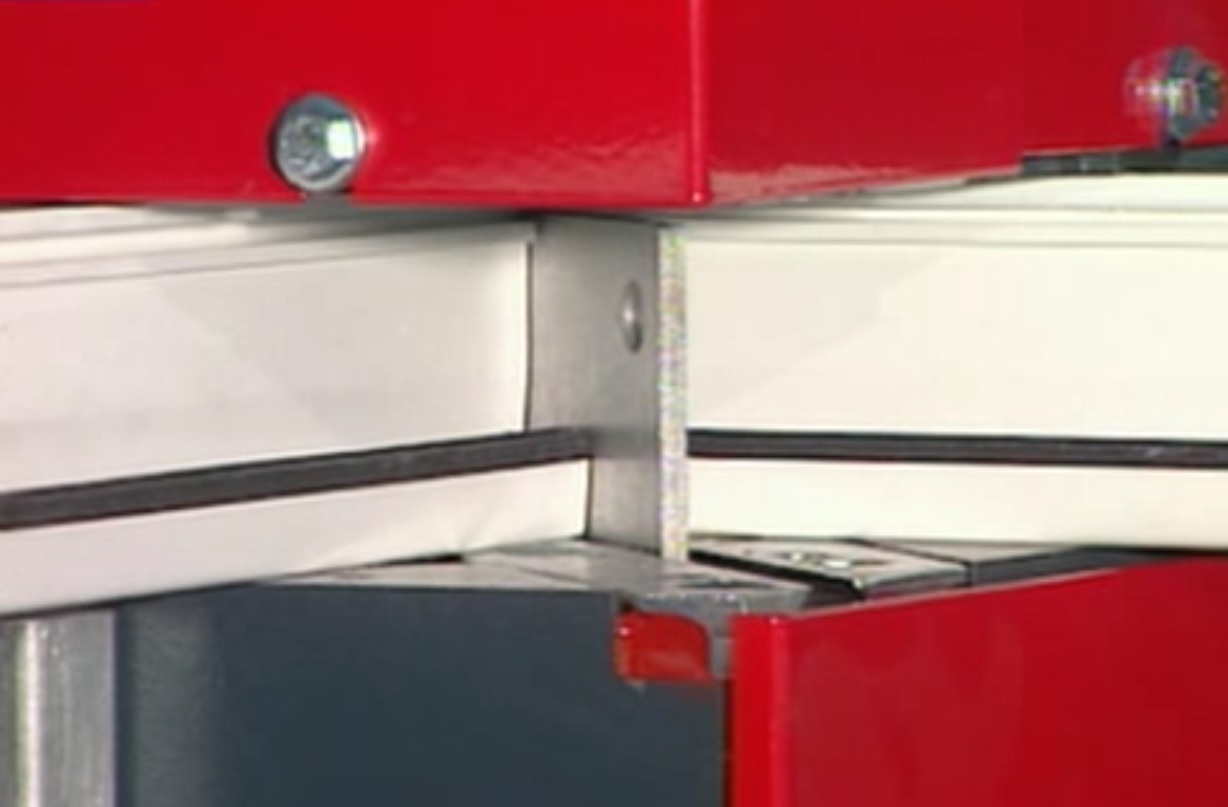

- Contrôle électronique avancé. Gestion précise des températures des plaques et des couteaux limitateurs de bord.
- Contre-sabot à changement rapide. Système de fixation/défixation rapide pour minimiser les temps de préparation.
- Maximale stabilité et qualité esthétique. Construction solide, soudures continues, réglage de la bordure entre 0,2 et 2 mm pour chaque exigence esthétique.
Détails du produit
La SL3 UNI est le poste à souder CNC à 3 têtes le plus polyvalent de la gamme Graf Synergy. Conçue pour faire face à toutes les combinaisons de constructions, elle permet la soudure simultanée d’angles à 90°, de traverses en « T », en croix, en « H » et d’angles variables de 35° à 180°, même en combinaison entre eux.
Dimensions de la machine
Longueur : 4 000 mm
Largeur : 750 mm
Hauteur : 2 350 mm
Poids : 1,200 Kg
Alimentation et consommation
Puissance installée : 13 kW
Tension : 400 V
Consommation d’air par cycle : 140 NI/min
Pression de service : 7 bars
Caractéristiques opérationnelles
Composition : 3 têtes en ligne (2 rotatives à 90°)
Type de soudure : angles de 90°, T, croix, H, angles variables de 35° à 180°
Modes de fonctionnement : combinés ou séparés
Opérateurs demandés : 1
Dimensions de travail
Profil soudable :
- Hauteur : 40 – 200 mm
- Largeur : 40 – 130 mm (à 90°)
Options et configurations disponibles
- Prolongateur tête Dx (L = 270 mm)
- Soutien supplémentaire bras porte-profils (1 par tête)
- Contre-sillons sur mesure (morse Dx-Sx, horizontaux/verticaux)
TECHNOLOGIE ET AUTOMATISATION
SL3 UNI est conçue pour des lignes à haute flexibilité et des traitements spéciaux. Les trois têtes, configurables séparément, permettent la réalisation de menuiseries complexes sans avoir besoin de plusieurs machines.
Le contrôle électronique centralisé permet une gestion précise de la température, des bordures et des séquences opérationnelles. L’interface utilisateur et le système de gabarits à changement rapide rendent la SL3 UNI idéale pour ceux qui doivent gérer de nombreuses variantes de construction en peu de temps.
Contactez-nous pour découvrir si le SL3 UNI est la solution idéale pour votre production.
