SL4-4
Soudeuse CNC à 4 têtes pour menuiseries en PVC
Soudage simultané des quatre coins : productivité constante, précision garantie.
Parfaite si vous souhaitez :
- Vous voulez un soudeur CNC fiable capable de produire jusqu’à 240 cadres par équipe.
- Nous travaillons des profils en PVC avec des tolérances strictes et une finition esthétique précise.
- Vous avez besoin d’une voiture compacte avec des dimensions réduites.
- Vous souhaitez réduire les temps de changement d’outils et les arrêts de machine.
- Vous cherchez une solution facilement intégrable avec les nettoyeurs automatiques.
Demandez dès maintenant la brochure technique ou parlez à un expert
Soudage simultané des quatre coins : productivité constante, précision garantie.

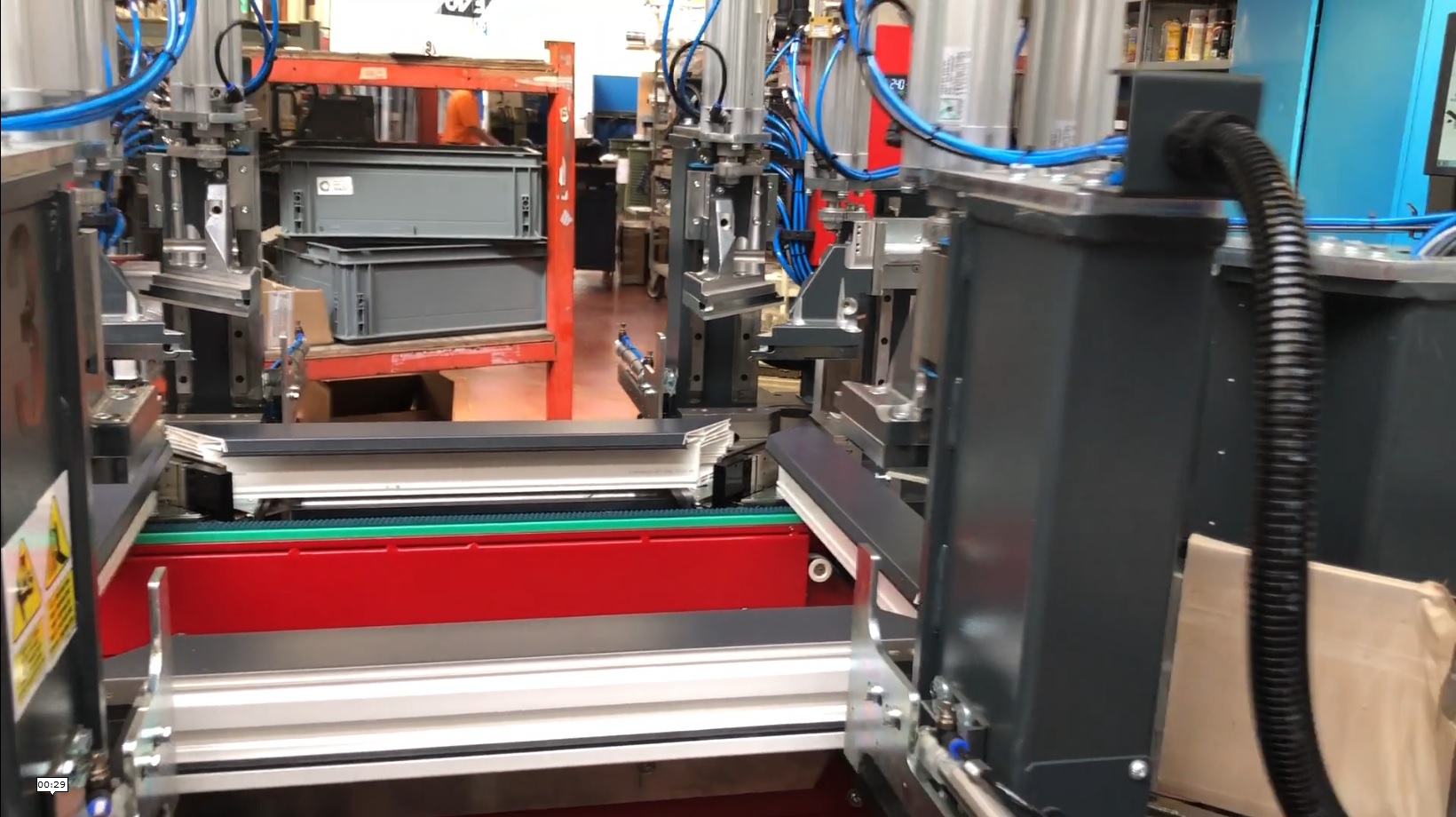

La SL4-4 est le soudeur CNC avec 4 têtes disposées en carré, conçu pour réaliser de manière totalement automatique la soudure horizontale et simultanée des 4 angles d’un cadre en PVC.
Grâce à la gestion sur 3 axes contrôlés et à sa structure compacte, elle garantit des opérations fluides et répétables dans le temps, même pour des volumes de production élevés.
De la phase de positionnement à la soudure, jusqu’à la libération de la pièce sur le tapis de transport vers la zone de nettoyage, chaque étape est optimisée pour minimiser l’intervention de l’opérateur et maximiser l’efficacité globale.
5 raisons de choisir SL4-4
- Soudages impeccables. Surfaces parfaitement planes et homogènes, même lors de cycles continus : qualité constante dans le temps.
- Changement rapide sans outils. Système de fixation/détachement rapide pour gabarits et toile antiadhésive, zéro temps d’arrêt.
- Brûlure automatique réglable. Gestion CNC de la brûlure (5÷6 mm) pour s’adapter à différents types de profil.
- Simplicité d’utilisation et formation rapide. Interface conviviale avec acquisition de données via USB ou réseau TCP-IP : opérationnelle immédiatement.
- Conçue pour l’intégration. Connectable directement en ligne avec les nettoyeurs Graf Synergy pour créer une cellule de soudage complète.
Détails du produit
SL4-4 permet de souder simultanément les 4 coins d’un cadre en PVC, en position horizontale, avec une gestion automatique des phases de fusion, de compression et de refroidissement.
Dimensions de la machine
Longueur : 5 250 mm
Largeur : 2 200 mm
Hauteur : 1 650 mm
Poids : 2,100 kg
Performances
Productivité : jusqu’à 240 m² / 8h*
Opérateurs requis : 1 (*en fonction des profils, des joints et de la vitesse de chargement)
Alimentation et consommations
Puissance installée : 12 kW
Tension : 400 V
Pression minimale d’exercice : 7 bars
Consommation d’air : 180 Nl/min
Profils professionnels
Hauteur du profil : 40 ÷ 130 mm
Largeur du profil : 40 ÷ 130 mm
Taille minimale du cadre : 400 x 400 mm
Taille maximale du cadre : 3 200 x 2 800 mm
Fonctionnalités et traitements pris en charge
Le mouvement précis des têtes est assuré par des guides linéaires et des crémaillères de haute précision, permettant un contrôle total du processus même avec des tolérances serrées. À la fin du cycle, la pièce est automatiquement libérée sur des bandes de sortie.
Principales opérations :
- Soudage simultané à 4 coins
- Cycle entièrement automatique.
Options et configurations disponibles
La SL2-2 peut être personnalisée avec une gamme d’options pour améliorer sa précision. Pour élargir les fonctionnalités de la SL4-4, il est possible d’intégrer :
- Table de refroidissement pour optimiser les temps entre le soudage et le nettoyage
- Formulaire de connexion en ligne avec les nettoyeurs automatiques Graf Synergy
Ces options rendent le SL4-4 idéal pour une intégration dans des cellules de travail automatisées et flexibles, adaptées aux besoins de production les plus avancés.
Technologie et automatisation
La SL4-4 se distingue par l’automatisation avancée de ses opérations :
- Mouvement des axes sur 3 commandes CNC pour une précision maximale
- Système de mesure numérique des cotes avec acquisition de données via USB ou réseau TCP-IP
- Système de remplacement optimisé des cadres et toiles pour un changement de format rapide
La machine peut être facilement intégrée dans des systèmes de production 4.0 grâce à sa connectivité et à sa capacité de communication des données, offrant ainsi traçabilité et optimisation des flux.
Demandez une démo ou un devis
Découvrez comment SL4-4 peut améliorer votre ligne de production de menuiseries : contactez dès maintenant l’équipe de Graf Synergy pour recevoir une consultation personnalisée, demander la brochure technique ou réserver une démonstration de la machine en fonctionnement.
