SL4-FS
Soudeuse CNC à 4 têtes pour menuiseries en PVC
Vitesse extrême, qualité constante, productivité garantie
Parfait si vous souhaitez :
- Augmentez la productivité jusqu’à 480 pièces par équipe, sans compromettre la qualité.
- Réaliser le soudage simultané de 4 angles avec compensation électronique des écarts.
- Gérer des profils complexes ou non standards avec une précision absolue.
- Automatiser complètement le cycle de soudage en réduisant le travail de l’opérateur.
- Intégrer le soudeur en ligne avec les nettoyeurs pour un flux continu.
Demandez dès maintenant la brochure technique ou parlez à un expert
Vitesse extrême, qualité constante, productivité garantie

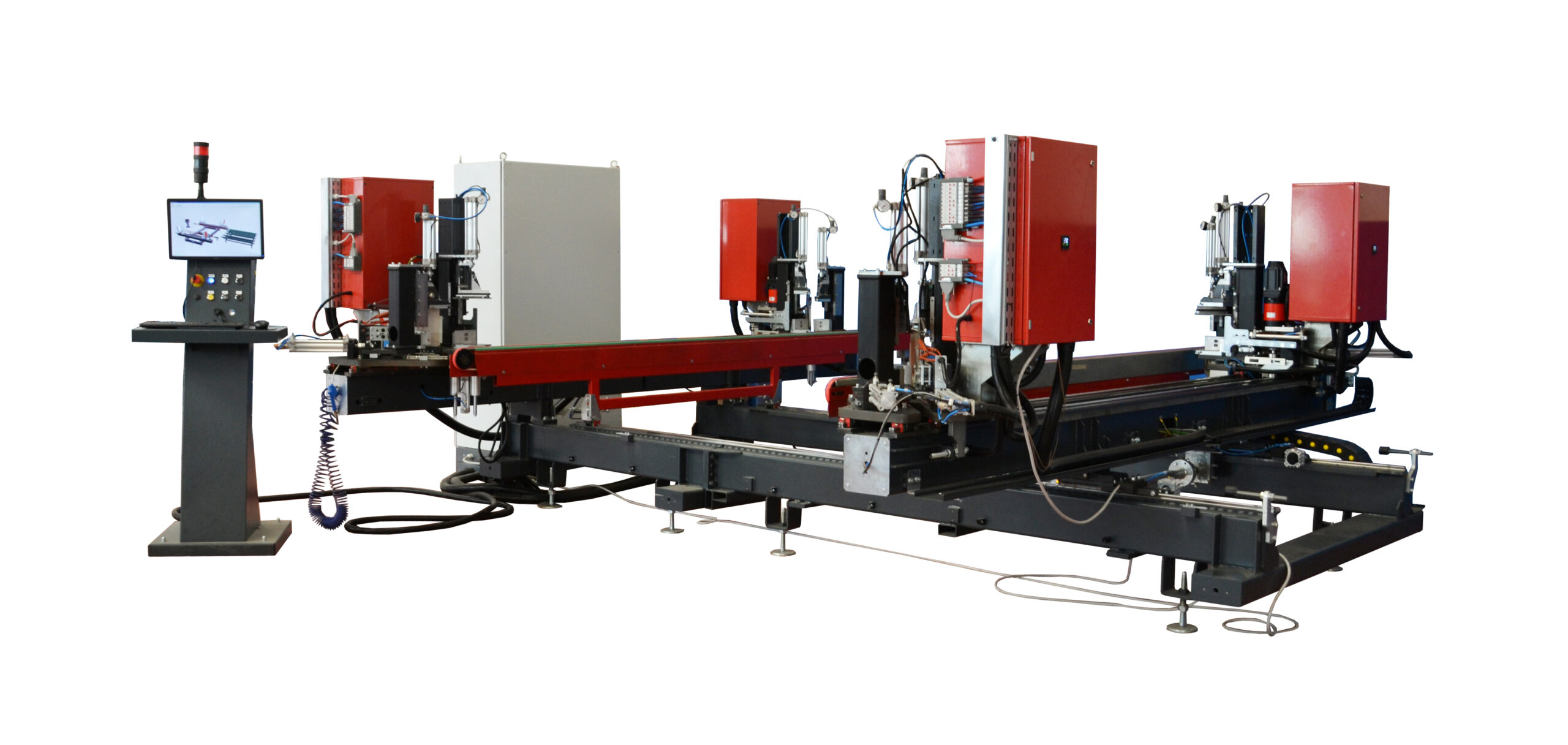

La SL4-FS est une soudeuse CNC à 4 têtes avec 7 axes contrôlés, conçue pour assembler en un seul cycle les quatre angles d’un cadre en PVC, avec une vitesse supérieure de 50 % par rapport aux systèmes traditionnels.
Chaque étape – positionnement, fusion, compression et refroidissement – est gérée automatiquement, garantissant une qualité constante et répétable dans le temps.
Grâce à sa structure renforcée, à son système de soudage parallèle avec correction automatique des écarts et au logiciel développé par le laboratoire R&S GRAF Synergy, le SL4-FS représente la solution définitive pour les entreprises qui visent l’excellence productive et une intégration totale dans les logiques de l’Industrie 4.0.
5 raisons de choisir SL4-FS
- +50% de productivité en 8 heures. Soudage haute vitesse grâce à 7 axes CNC et à un déplacement sur guides linéaires et crémaillères.
- Bordure sur mesure avec changement automatique. Système de réglage intelligent de 0,2 à 2 mm en fonction du profil, pour une soudure toujours optimale.
- Correction automatique des angles. Le soudage parallèle corrige les écarts dimensionnels sur les 4 côtés, pour des cadres toujours parfaits.
- Interface intuitive et lecture de codes-barres. Logiciel convivial avec des paramètres prédéfinis et des menus guidés : gestion simple et rapide.
- Contrôle électronique de la température. Chaque code de profil est associé à des paramètres thermiques spécifiques pour éviter les brûlures et les défauts.
Détails du produit
SL4-FS effectue la soudure horizontale simultanée des 4 angles de manière entièrement automatisée. Chaque cycle comprend le positionnement numérique, la soudure avec contrôle thermique et le déchargement du cadre sur un tapis, prêt pour le nettoyage.
Dimensions
Longueur : 5 250 mm
Largeur : 2 200 mm
Hauteur : 1 650 mm
Poids : 3,000 kg
Performances
Productivité : jusqu’à 480 m²/8h*
Opérateurs requis : 1
* (valeur indicative, dépend du profil, du trottoir et du système de chargement)
Alimentation et consommation
Puissance installée : 16 kW
Alimentation : 400 V
Pression minimale : 7 bars
Consommation d’air par cycle : 100 Nl/min
Profils professionnels
- Hauteur du profil : 40 à 180 mm
- Largeur du profil : 40 ÷ 130 mm
- Dimensions du cadre à souder : min 370×400 mm – max 3.200×2.800 mm
Fonctionnalités et traitements pris en charge
Principales opérations :
- Positionnement et gestion automatique du cycle
- Soudage simultané des 4 coins
- Soudures en « C »
Options et configurations sur mesure
Le SL4-FS peut être équipée de plusieurs options pour une configuration sur mesure :
- Lien direct avec les nettoyeurs GRAF Synergy
- Kit de soudure sur 3 côtés avec ou sans support de seuil
- Moteurs sans balais pour une plus grande précision
- Économiseur d’énergie pour réduire la consommation
- Table de refroidissement
Technologie et automatisation
Le système de manutention CNC à 7 axes avec lecture magnétique garantit une précision absolue. Le logiciel GRAF permet une gestion avancée des paramètres, avec lecture de codes-barres, préréglages pour chaque profil et diagnostic à distance.
La SL4-FS est compatible avec les normes de l’Industrie 4.0 et prête pour une intégration complète dans les systèmes de gestion.
Vous souhaitez transformer votre processus de soudage ?
Demandez dès maintenant la brochure complète ou réservez une consultation avec nos techniciens. SL4-FS est le choix professionnel pour ceux qui recherchent performance, efficacité et qualité.
