SL4 UNI
Soudeuse CNC universelle à 4 têtes pour angles et traverses complexes
Toutes les géométries, un seul cycle, productivité maximale
Parfaite si :
- Souder des cadres complets avec des traverses en un seul cycle
- Avoir une productivité maximale pour des lots mixtes et des configurations complexes
- Intégrer le traitement des angles variables sans changer de machine
- Travailler avec un seul opérateur
- Obtenez un cordon précis, réglable entre 0,2 et 2 mm, même sur des surfaces pelliculées.
Demandez dès maintenant la brochure technique ou parlez à un expert
Toutes les géométries, un seul cycle, productivité maximale

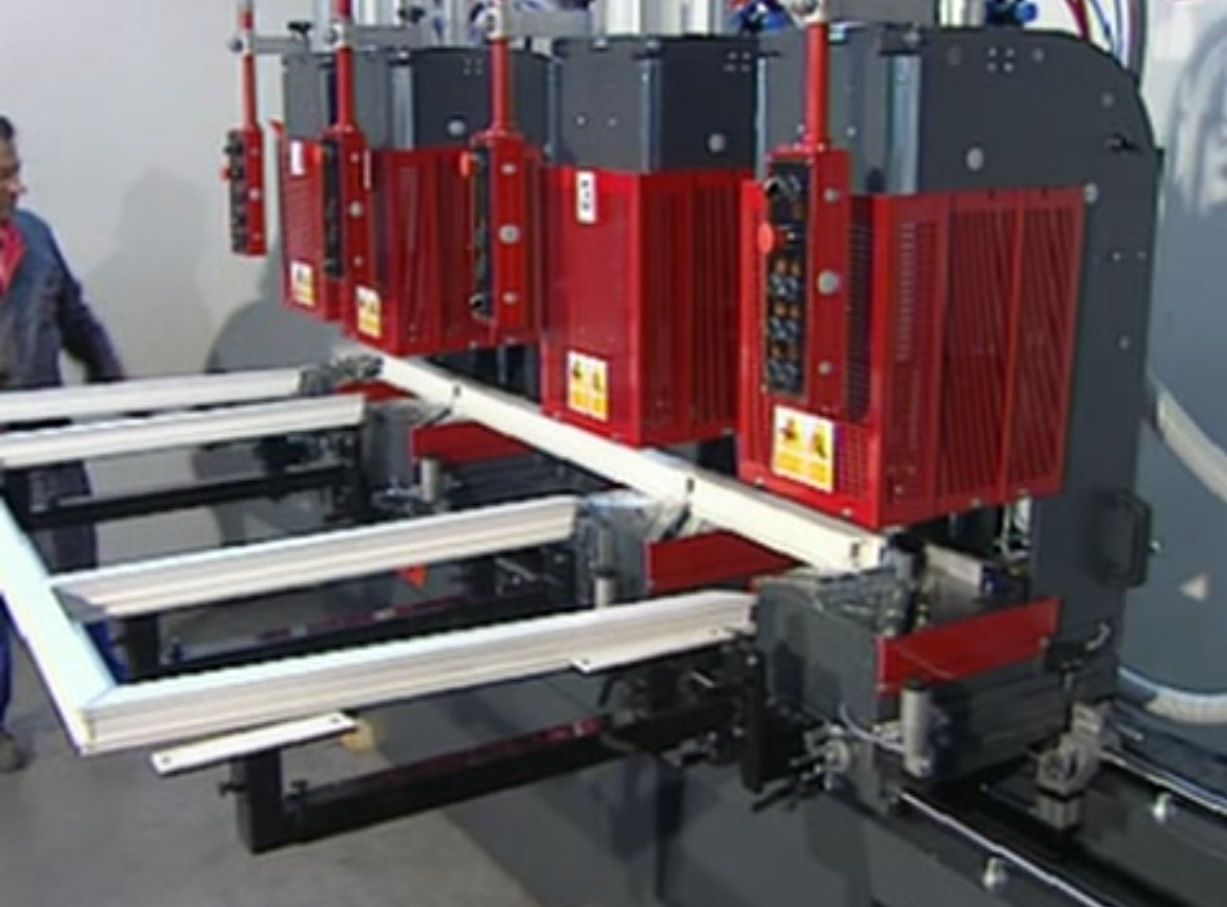

SL4 UNI est le soudeur CNC à 4 têtes le plus complet de la gamme Graf Synergy. En un seul cycle de travail, il permet la soudure simultanée d’angles à 90° et de traverses internes en « T », en croix ou en « H », même en combinaison. De plus, deux des quatre têtes sont rotatives à 90°, permettant de réaliser simultanément les deux extrémités d’une traverse.
Le système est conçu pour garantir une flexibilité maximale avec des angles de soudure allant de 35° à 180°, une gestion électronique des températures et des couteaux limiteurs réglables pour des résultats parfaits sur chaque matériau.
5 raisons de choisir SL4 UNI
- Une machine pour chaque géométrie. Soudages à 90°, en « T », en croix, en « H » et angles variables de 35° à 180° dans n’importe quelle combinaison.
- Cycles combinés pour menuiseries complètes. En 2 cycles, réalisez une fenêtre complète avec deux traverses, prête sans travaux ultérieurs.
- Mode double unité. Utilisable comme deux soudeuses à 2 têtes indépendantes pour optimiser les temps.
- Bordure toujours sous contrôle. Système électronique et lames réglables pour une esthétique parfaite sur les blancs, peints et pelliculés.
- Changement rapide de gabarit. Système d’accroche/décroche rapide des gabarits pour un montage en quelques secondes.
Détails du produit
SL4 UNI est le soudeur CNC à 4 têtes le plus complet de la gamme Graf Synergy. En un seul cycle de travail, il permet la soudure simultanée d’angles à 90° et de traverses internes en « T », en croix ou en « H », même en combinaison. De plus, deux des quatre têtes sont rotatives à 90°, permettant de réaliser simultanément les deux extrémités d’une traverse.
Dimensions de la machine
Longueur : 4 000 mm
Largeur : 900 mm
Hauteur : 2 350 mm
Poids : 1,520 Kg
Alimentation et consommation
Puissance installée : 13 kW
Tension : 400 V
Consommation d’air par cycle : 180 NI/min
Pression de service : 7 bars
Caractéristiques opérationnelles
Composition : 4 Têtes en ligne (2 rotatives à 90°)
Type de soudure : angles à 90°, traverses en « T », croix, « H », angles variables de 35° à 180°
Modes opératoires : soudures multiples et combinées
Opérateurs demandés: 1
Dimensions de travail
Profil soudable :
- Hauteur : 40 – 200 mm
- Largeur : 40 – 130 mm (à 90°)
Options et configurations disponibles
- Socle agrandi pour formats extra (poids total : 1,680 kg)
- Prolongateur tête Dx (L = 270 mm)
- Soutien supplémentaire pour bras porte-profiles (1 par tête)
- Contre-sillons sur mesure (morse droite/gauche, horizontaux ou verticaux)
TECHNOLOGIE ET AUTOMATISATION
SL4 UNI est la référence en matière de soudures complexes pour des productions sur mesure. Ce système permet de souder des géométries mixtes et des angles décalés avec rapidité, précision et une finition parfaite.
L’interface utilisateur intuitive, la gestion CNC centralisée et le changement rapide de gabarits en font une solution idéale pour les entreprises qui produisent sur commande ou gèrent de multiples configurations sans compromis sur la qualité et l’efficacité.
Contactez-nous pour découvrir si le SL4 UNI est la solution idéale pour votre production.
