SL4FF WD

Soudeuse CNC à 4 têtes pour menuiseries effet bois et soudures sans joint.

Le premier poste à souder au monde alliant esthétique effet bois et performances sans couture

Parfaite si :

Éliminer le cordon de soudure aux angles des menuiseries.
Reproduire fidèlement l’effet bois avec une jonction à 45°/90°.
Travailler des profils avec des inserts en fibre de verre, en aluminium ou en résine.
Réduire les temps de production et de main-d’œuvre
Obtenez des finitions impeccables sans nettoyage ni retouches.
Intégrer le soudeur dans une ligne Industrie 4.0

Demandez maintenant la brochure technique ou parlez à un expert

Demander des informations

Le premier soudeur au monde alliant esthétique effet bois et performances sans couture

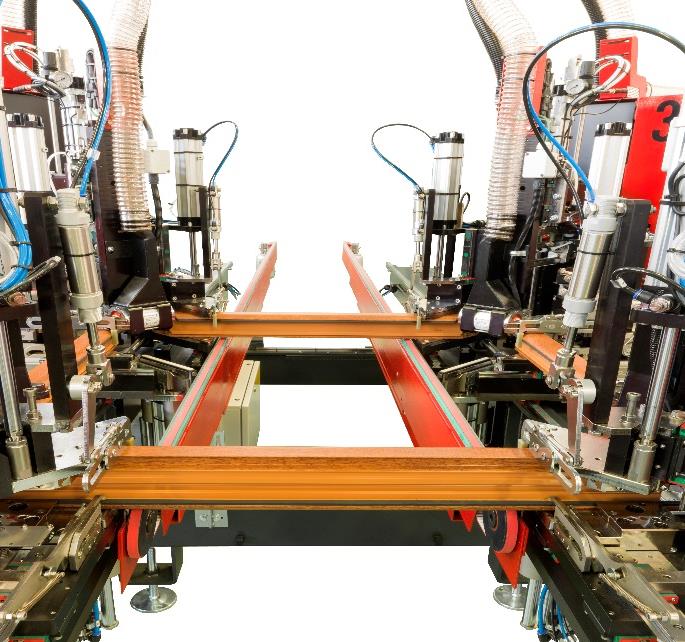

SL4FF WD est le premier soudeur CNC à 4 têtes capable d’éliminer complètement le cordon de soudure dans les angles, réalisant des menuiseries en PVC d’une qualité esthétique supérieure, même sur des profils complexes comme ceux à effet bois. Une technologie révolutionnaire qui permet la soudure sur deux côtés avec des géométries différentes (45° + 90°) pour reproduire fidèlement l’apparence des fenêtres en bois, sans compromis sur la résistance et la précision.

Grâce à la technologie brevetée V-Perfect, la machine traite des profils revêtus, peints, laminés en bois ou en aluminium sans nécessiter de retouches après le processus. Toutes les opérations – fraisage, positionnement, fusion, compression et refroidissement – sont entièrement automatiques et garantissent des résultats constants même sur des profils avec des matériaux internes non soudables.

5 raisons de choisir SL4FF WD

Soudure effet bois unique en son genre. Réalisez l’effet « look bois » grâce à la double géométrie de jointure à 45° et 90° sur des faces opposées.
Soudages sans couture sans retouche. Éliminez le cordon grâce à la technologie V-Perfect : surfaces lisses, aucune nettoyage manuel.
Compatibilité maximale avec des matériaux spéciaux. Travaille des profils avec des âmes internes non soudables comme la fibre, l’aluminium, la résine.
Contrôle actif du résultat final. Système de soudage actif avec réglages logiciels pour des résultats sur mesure.
Un seul opérateur, une efficacité maximale. Ne nécessite ni nettoyeur ni table tournante : optimisation des temps et des ressources.

Détails du produit

SL4FF WD est le premier soudeur CNC à 4 têtes capable d’éliminer complètement le cordon de soudure dans les angles, réalisant des menuiseries en PVC d’une qualité esthétique supérieure, même sur des profils complexes comme ceux à effet bois. Une technologie révolutionnaire qui permet la soudure sur deux côtés avec des géométries différentes (45° + 90°) pour reproduire fidèlement l’apparence des menuiseries en bois, sans compromis sur la résistance et la précision.

Dimensions

Longueur : 7 000 – 10 000 mm

Largeur : 7 000 mm

Hauteur : 2 200 mm

Poids : 5 500 – 8 000 kg (selon la configuration)

Performances

Puissance installée : 90-150 sec par châssis complet (variable)

Productivité : jusqu’à 1 cadre par cycle

Opérateurs demandés : 1

Alimentation et consommations

Puissance installée : 28 kW

Tension : 400 V

Consommation d’air par cycle : 600 NI/min

Pression de service : 7 bars

Profils professionnels

Profil soudable :

Hauteur : 35 ÷ 180 mm
Largeur : 40 ÷ 130 mm
Dimensions soudables : min. 420 x 370 mm (bois) / max. 3.500 x 6.000 mm

Fonctionnalités et traitements pris en charge

SL4FF WD effectue la soudure horizontale simultanée des 4 angles du cadre, avec un joint intégré dans le cycle. Le système CNC permet une précision absolue dans les dimensions opérationnelles et la gestion thermique de fusion et de compression.

Travaux principaux:

Soudure sans couture sur 4 angles
Soudure en bois avec un côté à 45° et un autre à 90°
Fraisage automatique avant soudure
Gestion intégrée des joints

Modes spéciaux :

Soudage à C
Soudure à trois côtés type cadre de porte U

Options et configurations

Pour s’adapter à chaque besoin de production, le SL4FF WD est disponible avec une large gamme d’options :

Contrôle électronique des gabarits
Aspirateur à copeaux intégré
Table de refroidissement automatique
Bandes de déchargement mobiles avec mouvement latéral
Logiciel de conversion de fichiers importés
Suivi des données de production avec traçabilité avancée

TECHNOLOGIE ET AUTOMATISATION

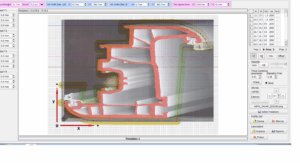

SL4FF WD intègre la technologie V-Perfect et un système CNC avancé pour garantir un contrôle numérique complet. L’opérateur peut définir des paramètres détaillés d’usinage, de moules et de cycles de fusion directement depuis le logiciel, en anticipant le résultat final.

La machine est conçue pour s’intégrer dans des écosystèmes Industrie 4.0, avec :

Télécontrôle et surveillance à distance
Compatibilité avec les systèmes de gestion d’entreprise
Sauvegarde automatique des paramètres via TAG Application

Contactez-nous pour découvrir si le SL4FF WD est la solution idéale pour votre production.
