SL5 UNI

Soudeuse CNC à 5 Têtes Universelle pour angles variables et joints multiples

Flexibilité maximale : une seule machine pour toutes les configurations de soudage des menuiseries

Parfaite si :

Produisez des fenêtres complexes avec plusieurs traverses soudées simultanément.
Vous avez besoin de configurations variables (angles, croix, « T », « H ») avec une seule machine.
Vous souhaitez réduire les temps de cycle grâce à un soudage multiple combiné.
Vous cherchez un poste à souder modulable et reconfigurable en fonction du travail.
Vous travaillez avec des profils enroulés ou peints, même avec des tolérances irrégulières.
Vous souhaitez automatiser le processus sans sacrifier la flexibilité opérationnelle.

Demandez dès maintenant la brochure technique ou parlez à un expert

Demander des informations

Flexibilité maximale : une seule machine pour toutes les configurations de soudage des menuiseries

La SL5 UNI est un poste à souder CNC à 5 têtes extrêmement polyvalent, conçu pour des travaux complexes et des configurations spéciales. Il est capable de souder simultanément des angles à 90°, des traverses en « T », en croix ou en « H », ainsi que des angles variables entre 35° et 180°. Un sélecteur dédié permet de l’utiliser comme deux machines distinctes : une double tête et une triple tête indépendante, pour des cycles combinés optimisés. Le cycle est entièrement automatisé et la technologie de gestion garantit précision, stabilité et qualité répétable sur tout type de profil.

5 raisons de choisir la Table Horizontale Translante SL5 UNI

Une seule machine, d’infinies possibilités. Soudure simultanée des angles, traverses et joints variés dans toutes les combinaisons possibles.
Mode double/triple tête sélectionnable. Peut fonctionner comme deux unités distinctes : double tête + triple tête, pour augmenter la polyvalence et réduire les délais.
Précision sur tout type de profil. Système électronique avancé pour le contrôle de la température et du cycle, réglage des couteaux de bord de 0,2 à 2 mm.
Changement rapide des gabarits. Système mécanique intelligent avec attache/détache rapide pour accélérer la configuration et réduire les temps d’arrêt des machines.
Adapté aux profils critiques ou pelliculés. Supporte des profils de grande taille ou décorés, garantissant toujours des soudures esthétiques et dimensionnellement précises.

Détails du produit

La SL5 UNI permet la soudure simultanée de plusieurs points du cadre en une seule étape. Parfaite pour ceux qui réalisent des fenêtres sur mesure, des menuiseries complexes ou des commandes personnalisées avec une exigence esthétique et structurelle élevée.

Dimensions

Longueur : 5 700 mm

Largeur : 900 mm

Hauteur : 2 350 mm

Poids : 2,100 kg

Performances

Soudages multiples combinés en 2 cycles pour une fenêtre complète

Mode opératoire manuel + cycle automatisé

Opérateurs demandés : 1

Alimentation et consommation

Puissance installée : 14 kW

Tension : 400 V

Consommation d’air par cycle : 225 NI/min

Pression de service : 7 bars

Profils soudables

Hauteur du profil : 40 ÷ 200 mm

Largeur du profil (à 90°) : 40 ÷ 130 mm

Fonctionnalités et traitements pris en charge

Angles à 90° et angles variables (35°-180°)
Jonctions en « T », en croix et en « H »
Extrémités doubles du travers en même temps
Soudages combinés en séquence
Transformation de profils décorés et pelliculés

Options et configurations

Pour étendre les capacités opérationnelles, la SL5 UNI peut être équipée de :

Régulation automatique de la course transversale

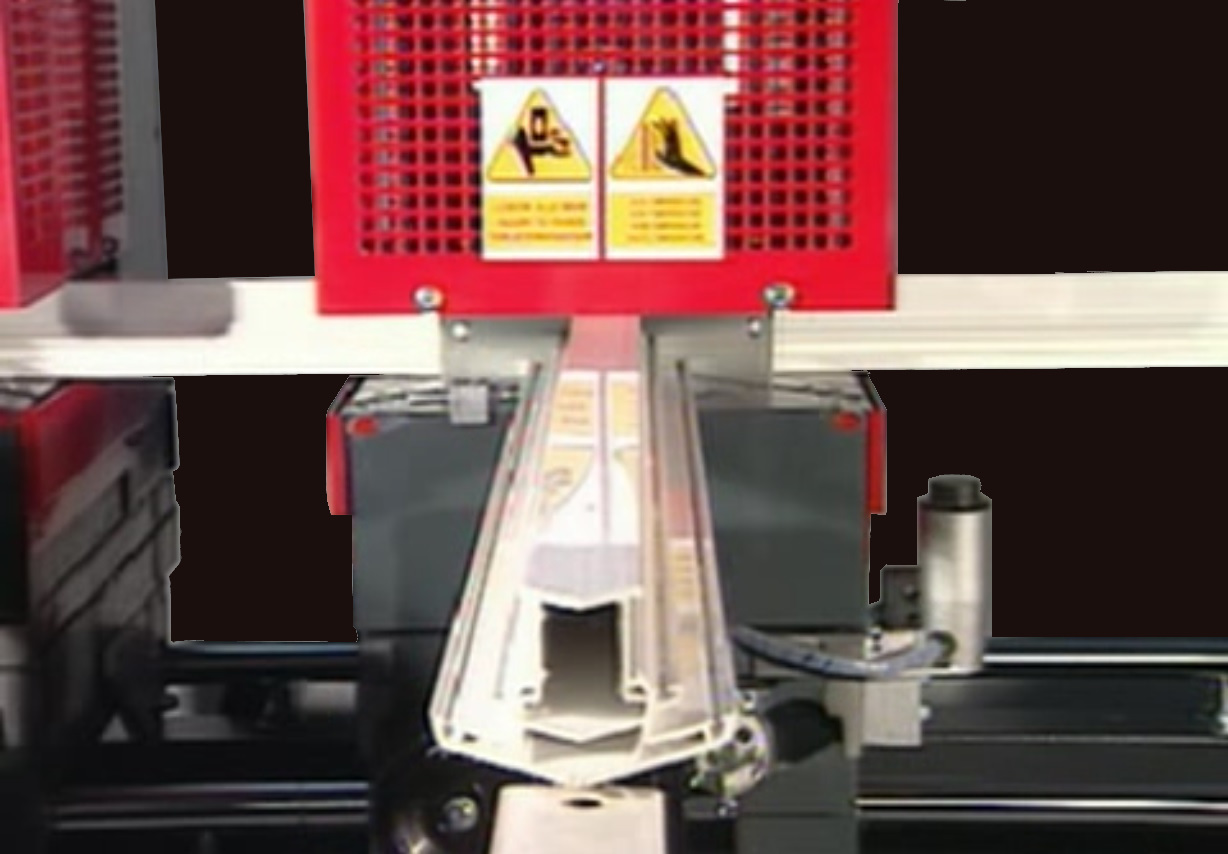

Bras de soutien supplémentaires pour chaque tête
Contre-sagomes spéciales sur dessin (gauche/droite, horizontales/verticales)

TECHNOLOGIE ET AUTOMATISATION

Équipée d’un système de contrôle électronique avancé, la SL5 UNI gère l’ensemble du processus : du contrôle des plaques de soudure à l’ajustement des couteaux limiteurs, s’adaptant à tout type de profil ou de matériau.
