SL5FF TV
Soudeuse CNC à 5 têtes en ligne pour traverses soudées en « V »
Un centre de production complet pour des soudures parfaites en un seul cycle
Parfaite si :
- Produisez des fenêtres avec des traverses soudées en « V » et souhaitez réduire les temps de cycle.
- Vous travaillez avec des profils peints, pelliculés ou revêtus qui ne tolèrent pas les reprises.
- Vous avez besoin d’un système complet qui allie puissance, précision et automatisation.
- Vous cherchez une machine qui automatisera chaque étape du processus, du fraisage à la soudure.
- Vous souhaitez obtenir des angles et des joints parfaits, même en cas d’erreurs de coupe ou de tolérances de profil.
- Vous travaillez dans un contexte industriel et vous souhaitez intégrer le contrôle des données de production.
Demandez maintenant la brochure technique ou parlez à un expert
Un centre de production complet pour des soudures parfaites en un seul cycle

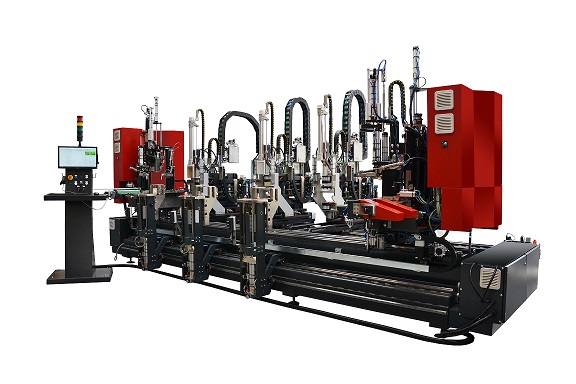

La SL5FF TV est bien plus qu’un simple soudeur : c’est un système CNC avancé conçu pour réaliser des menuiseries complètes en une seule opération. Équipée de 5 têtes en ligne, elle permet la soudure simultanée des 2 angles extérieurs et jusqu’à 3 traverses intérieures, même en mode Notch Transom Welding. Grâce à la technologie V-Perfect, elle élimine complètement le cordon, garantissant une finition esthétique impeccable sans nettoyage ni retouche. Le système est conçu pour des productions intensives de haute qualité esthétique et une productivité maximale, idéal pour les marchés les plus exigeants.
5 raisons de choisir la TV SL5FF
- Soudure complète en un seul cycle. Soudure simultanée des angles et des traverses internes (jusqu’à 3) : un cycle complet en seulement 180 secondes.
- Esthétique parfaite sur tous les matériaux. Technologie V-Perfect pour des soudures invisibles même sur des profils acryliques, en aluminium, en bois ou en PVC peint.
- Automatisation maximale, moins de main-d’œuvre. Chaque étape est gérée électroniquement : fraisage haute vitesse, fusion, compression et refroidissement.
- Correction automatique des erreurs de découpe. Compense les erreurs allant jusqu’à 2 mm (angles) et 0,5 mm (hauteur du profil), garantissant toujours la qualité finale.
- Système intelligent de contrôle de production. Suivi des temps, des cycles et des données de soudage pour améliorer les performances et la maintenance prédictive.
Détails du produit
Conçue pour des productions à haute intensité, la SL5FF TV exécute chaque opération nécessaire à la réalisation d’un cadre complet avec précision et rapidité. Chaque tête CNC travaille en synergie pour obtenir des joints esthétiques et structurellement parfaits.
Dimensions
Longueur : 3 600 mm
Largeur : 7 000 mm
Hauteur : 2 500 mm
Poids : 6,250 kg
Performances
1 cycle toutes les 180 secondes (variable)
Soudage simultané : 2 angles + jusqu’à 3 traverses
Format minimum exploitable : 1.050 × 750 mm (avec profil standard L 70 mm)
Longueur maximale de soudage : 3 200 mm
Opérateurs demandés : 1
Alimentation et consommations
Puissance installée : 25 kW
Tension : 400 V
Consommation d’air par cycle : 600 NI/min
Pression de service : 7 bars
Profils soudables
Hauteur du profil : 60 ÷ 82 mm
Largeur du profil : 60 ÷ 110 mm
Fonctionnalités et traitements pris en charge
- Soudure des angles extérieurs à 45° (mode V-Perfect)

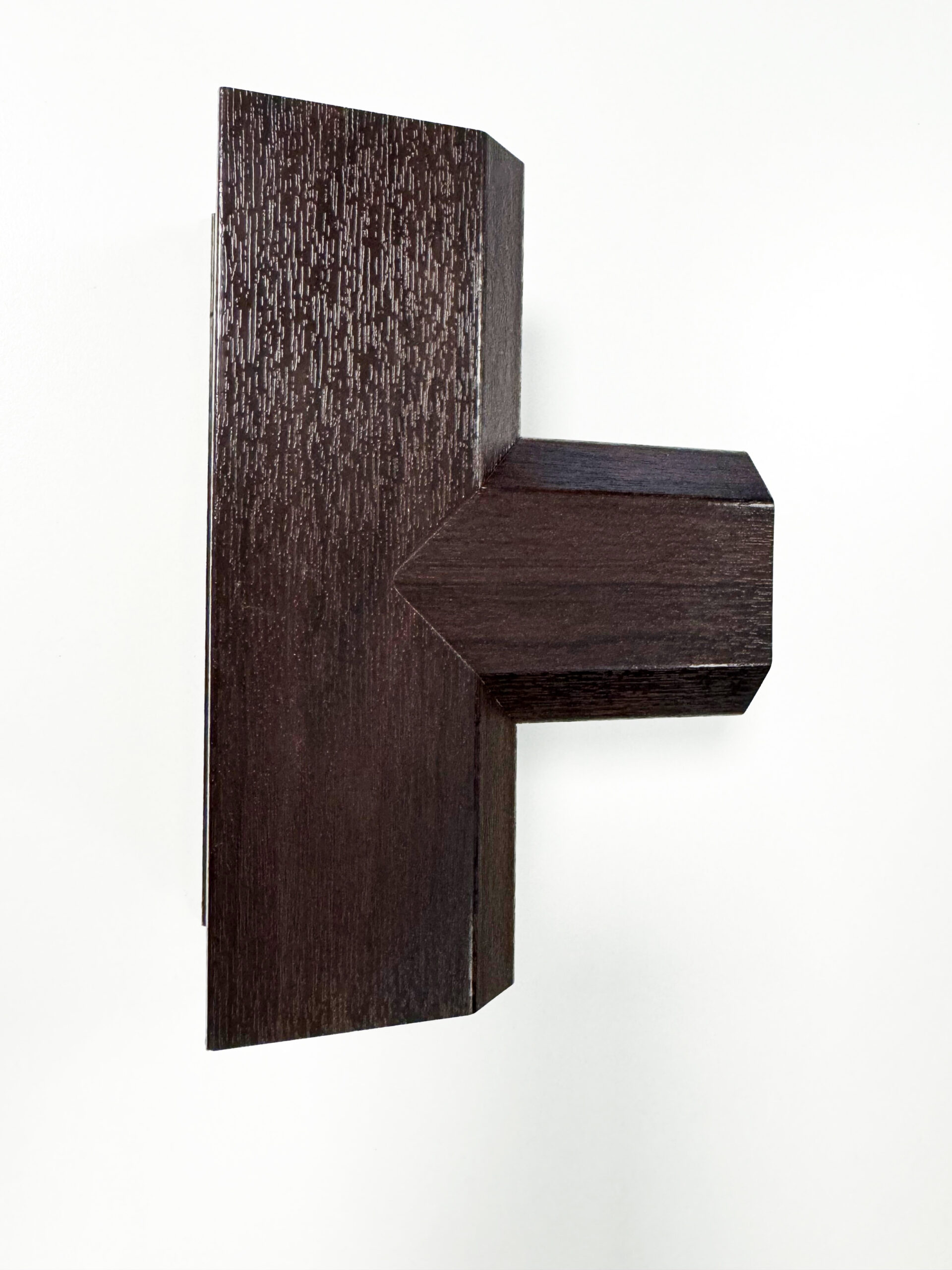

- Soudage des traverses internes en mode soudage Notch Transom
- Traitement de joint intégré dans le cycle
- Compensation automatique des erreurs de coupe et de tolérance
Options et configurations
Pour s’adapter à chaque besoin de production, le SL5FF TV peut être équipé de :
- Aspirateur à souder sans cordon
- Logiciel d’importation et de conversion de fichiers de données
- Contrôle électronique des gabarits
- Système de suivi des données de production (temps de cycle, changement de gabarits, etc.)
TECHNOLOGIE ET AUTOMATISATION

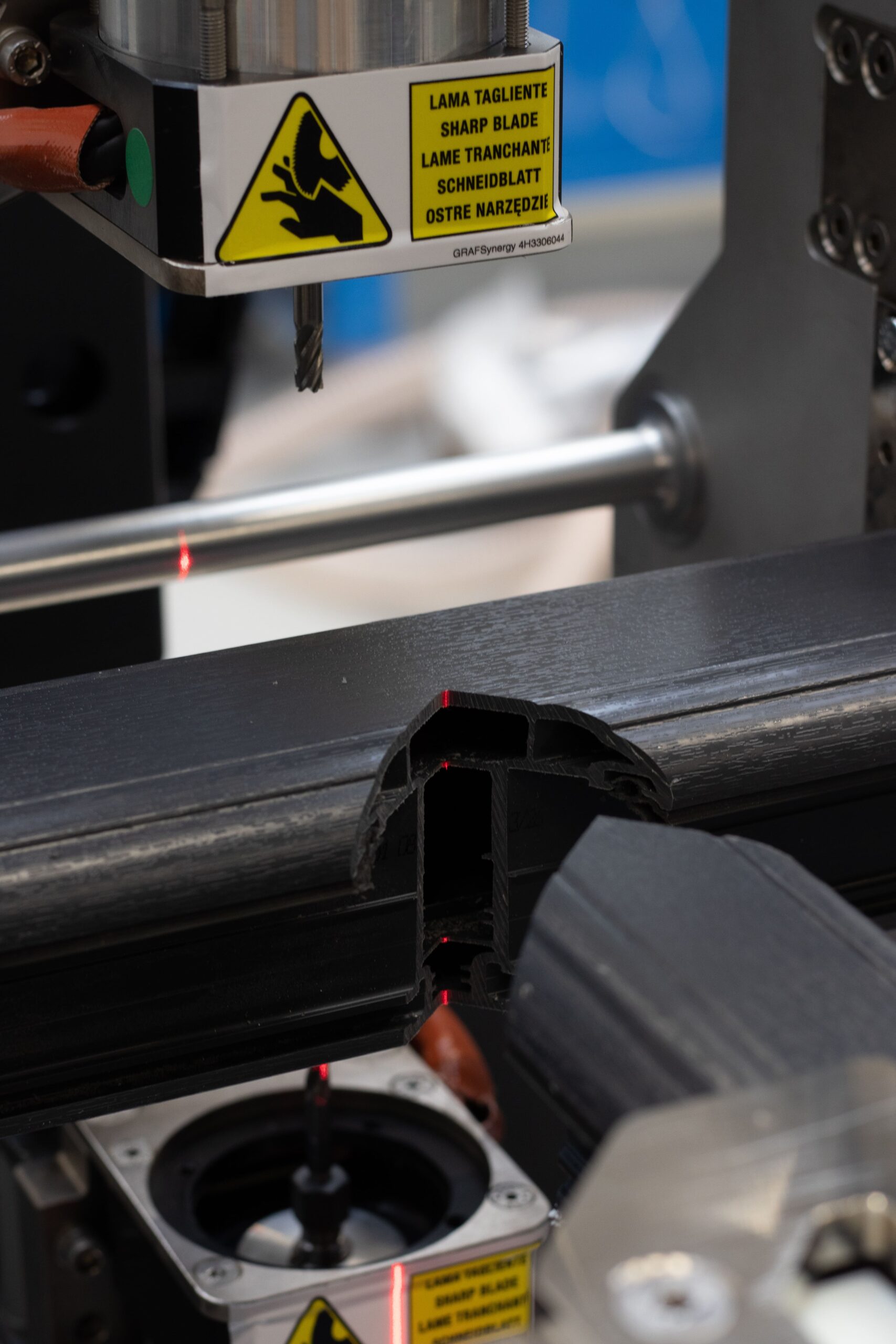

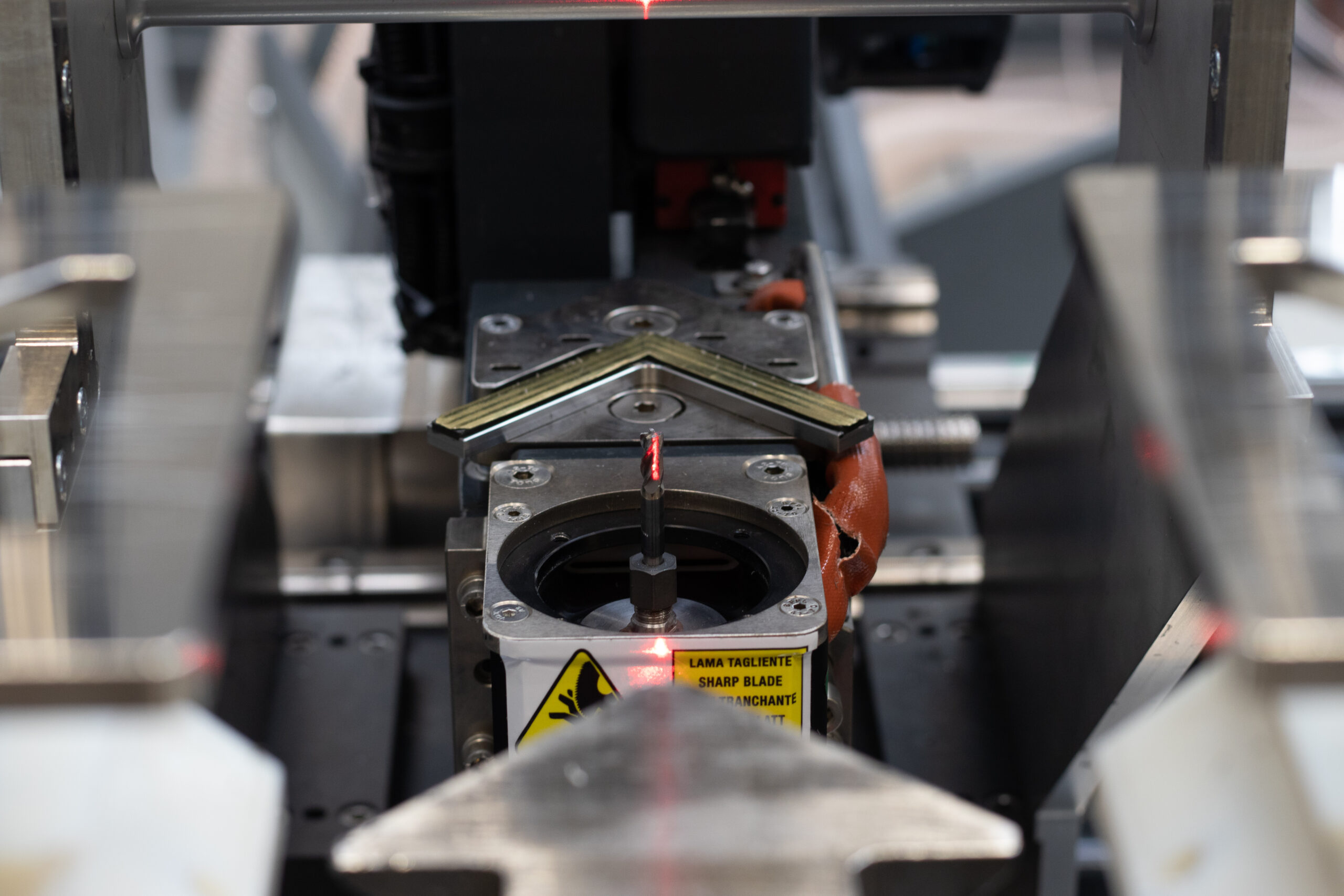

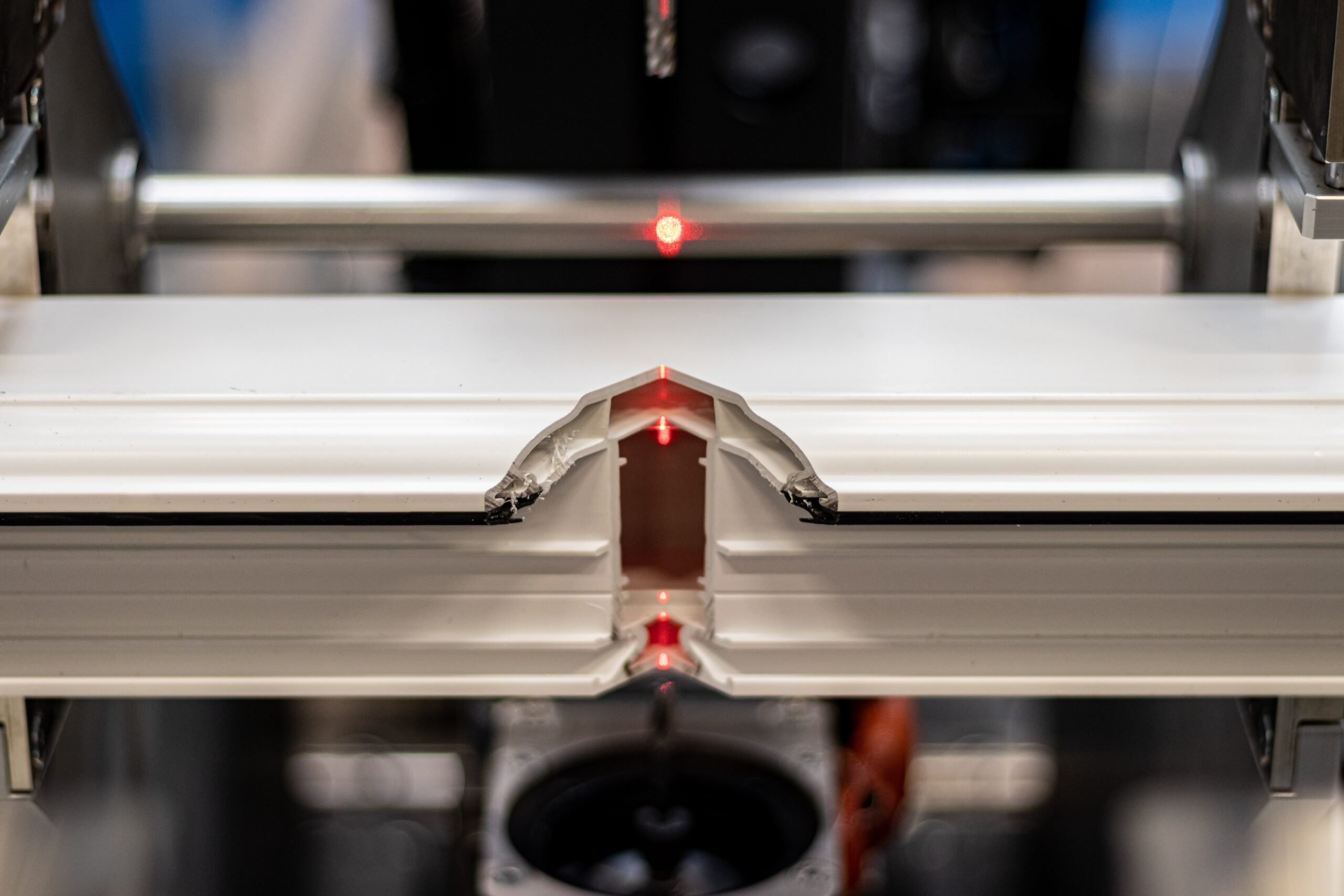

Le cœur de la télévision SL5FF est un système électronique avancé qui contrôle chaque aspect du processus : de l’ajustement de la combustion (5 à 6 mm) au fraisage rapide, en passant par la gestion intelligente des tolérances. Le tout est intégrable dans des environnements Industrie 4.0.
- Cycle entièrement automatisé
- Positionnement magnétique de la contre-forme supérieure
- Compatible Industrie 4.0 (sur demande)
- Régulation électronique dynamique
- Technologie V-Perfect intégrée
Contactez-nous pour découvrir si le SL5FF TV est la solution idéale pour votre production.
