SL6 FF TR
Soudeuse CNC à 6 têtes pour menuiseries en PVC sans soudure
La première au monde : soudure parfaite de 4 angles et 1 traverse en un seul cycle, sans cordon
Parfaite si…
- Voulez-vous éliminer complètement le nettoyage après soudage ?
- Nous produisons des menuiseries en PVC avec des revêtements acryliques, en bois ou en aluminium.
- Vous devez souder des cadres complets en travers en un seul cycle.
- Vous souhaitez réduire le personnel sur la ligne tout en maintenant l’efficacité.
- Vous recherchez une qualité esthétique même sur des profils avec des matériaux non soudables.
Demandez maintenant la brochure technique ou parlez à un expert
La première au monde : soudure parfaite de 4 angles et 1 traverse en un seul cycle, sans cordon
La SL6 FF TR est la première et unique machine de soudage CNC à 6 têtes capable d’effectuer des soudures frontales seamless sur des menuiseries en PVC avec traverse centrale, en un seul cycle et sans besoin de retravailler.
Évolution directe de la SL4 FF EVO, elle adopte la technologie brevetée V-Perfect, éliminant complètement le cordon de soudure : le résultat est une fenêtre d’une qualité esthétique supérieure, avec des angles nets, continus et uniformes.

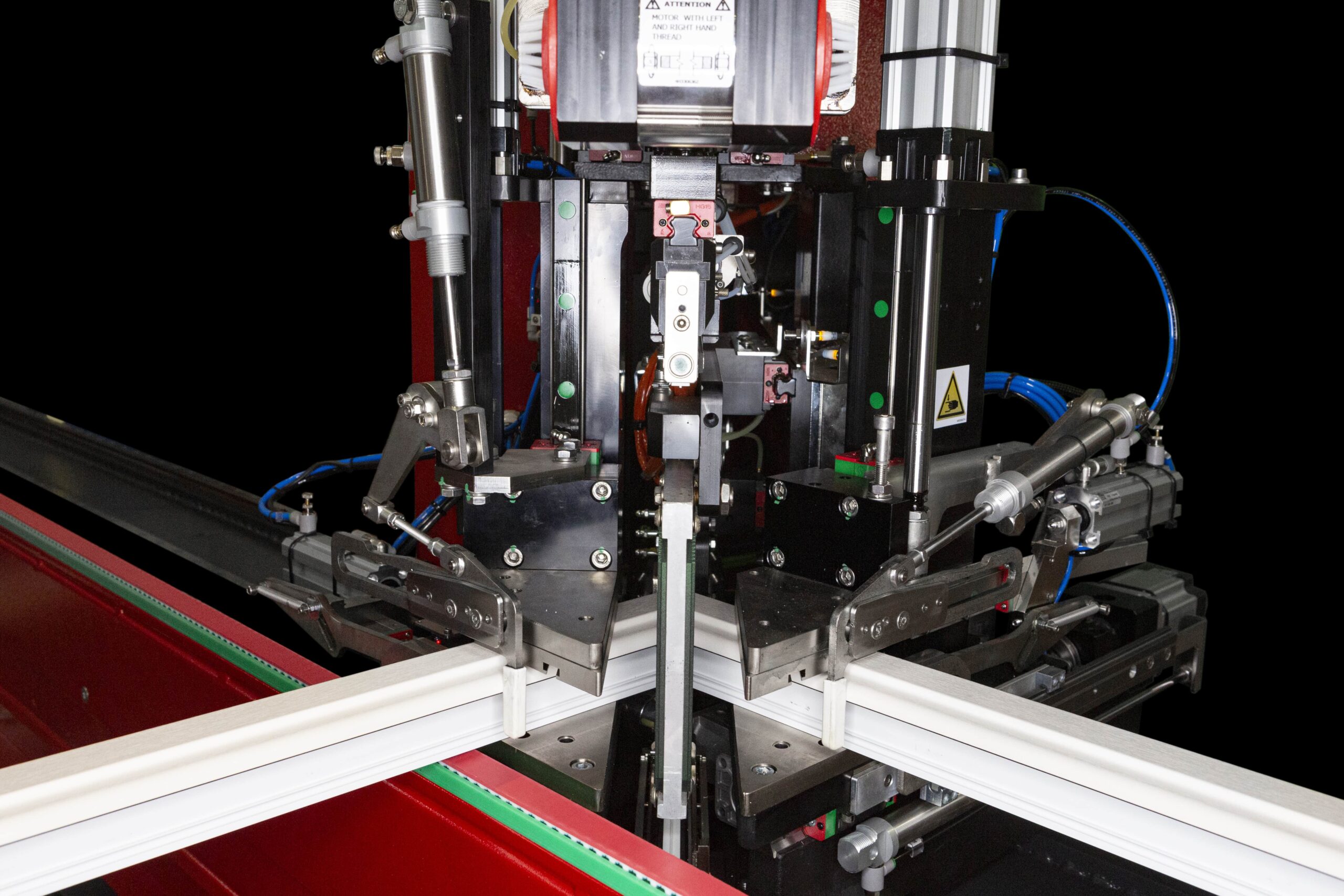

Grâce à sa configuration à 6 têtes carrées, elle soude simultanément les 4 angles à 45° et 1 traversée à 90°, permettant ainsi un gain de temps et de main-d’œuvre considérable.
C’est idéal pour les fabricants de menuiseries qui recherchent une automatisation maximale, une qualité impeccable sur les profils revêtus et une intégration en ligne dans une perspective d’Industrie 4.0.
5 raisons de choisir SL6 FF TR
- Esthétique seamless sans retouche. Grâce au brevet V-Perfect, il élimine le cordon de soudure : plus besoin de nettoyage ou de retouche.
- Un cycle, un châssis complet. Soudure simultanée des 4 angles et de la traverse à 90°, réduisant les étapes manuelles et les dispositifs auxiliaires.
- 1 seul opérateur. Toutes les étapes – fraisage, fusion, compression, refroidissement – sont entièrement automatisées.
- Chaque profil, chaque revêtement. PVC revêtu ou peint, films acryliques, stratifiés en bois ou en aluminium : soudure parfaite sur chaque combinaison.
- Tolerances sous contrôle. Système de calibration intelligent pour compenser les différences d’angles de coupe et de hauteur de profil.
Détails du produit
La SL6 FF TR automatise complètement le soudage sans couture, même sur des profils avec des inserts non soudables (fibre de verre, aluminium, résine).
Dimensions
Longueur : 7.000 ÷ 9.500 mm
Largeur : 6.000 ÷ 7.000 mm
Hauteur : 2 200 mm
Peso: 5.500 ÷ 8.000 Kg (in base alla configurazione richiesta)
Performances
Temps de cycle : jusqu’à 1 cadre toutes les 140 sec*
Opérateurs requis : 1
* Varie en fonction des profils, des joints et de la configuration
Alimentation et consommation
Puissance installée : 20 kW
Tension d’alimentation : 400 V
Consommation d’air par cycle : 800 Nl/min
Pression minimale de fonctionnement : 7 bars
Profils professionnels
Taille max soudable : 4.000 x 6.000 mm
Taille minimale soudable : 350 x 435 mm
Hauteur de l’ouvrant/cadre : 35 ÷ 180 mm
Largeur de l’ouvrant/cadre : 40 ÷ 130 mm
Hauteur des traverses : 60 ÷ 100 mm
Largeur des traverses : 50 ÷ 120 mm
Fonctionnalités et traitements pris en charge
Grâce à sa configuration à 6 têtes, il réalise :
- Soudage simultané des 4 coins + 1 traverse
- Soudage en C
- Soudure des seuils
- Traitement de joint intégré dans le cycle

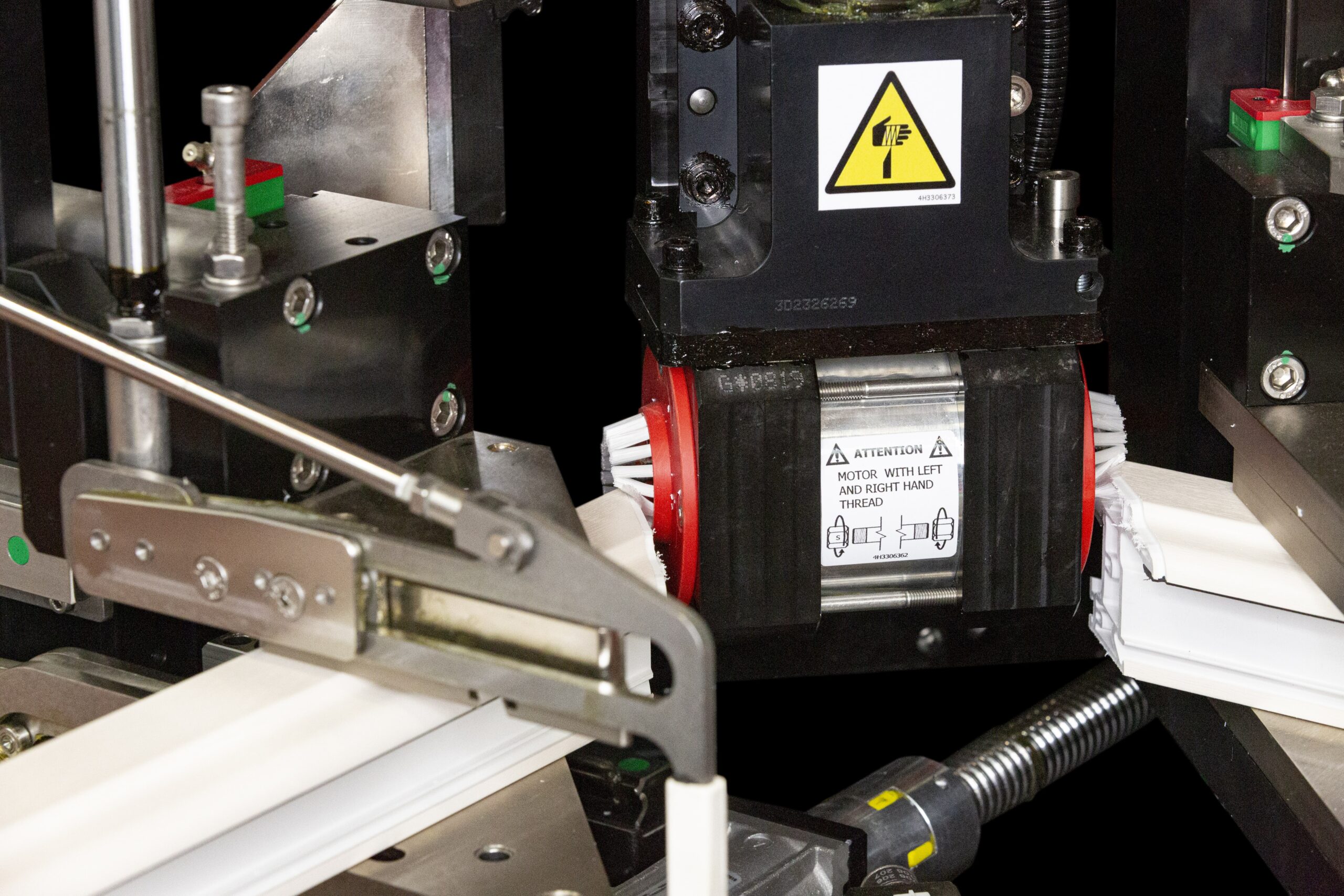

Chaque étape est réalisée automatiquement : fraisage avec système High Speed, positionnement opérationnel, fusion, compression, refroidissement et libération du cadre.
Options et configurations sur mesure
SL6 FF TR est disponible en différentes configurations pour s’adapter à chaque besoin de production :
- Table de refroidissement agrandie (tailles 3628, 4028, 4528, 5028)
- Tests supplémentaires pour la double soudure des traverses
- Option RS – Vitesse Rapide
- Usinage de profils « dormant large » pour le marché français
Système TAG sur gabarits pour télécontrôle et gestion à distance
Technologie et automatisation
Dotée de contrôles CNC avancés et de capteurs sophistiqués, la SL6 FF TR garantit des soudures précises, répétables et traçables. Elle est conçue pour une intégration dans des environnements Industrie 4.0, compatible avec les systèmes de gestion des usines numériques.
Le module TAG Application permet un suivi continu des paramètres, un diagnostic à distance, une sauvegarde dans le cloud et une gestion prédictive afin de réduire les temps d’arrêt des machines.
