SLTV

Soudeuse monotête universelle pour joints en T, en croix et à angles variables

Flexibilité maximale, précision absolue : le choix idéal pour des joints complexes en PVC

Parfaite si :

Nous réalisons des fenêtres complexes ou des formes spéciales telles que des joints en croix, en « T » ou en « H ».
Vous avez besoin d’angles variables, même au-delà de 90°, tout en maintenant des tolérances strictes.
Vous souhaitez réduire l’intervention de l’opérateur grâce à un cycle automatisé.
Vous recherchez une voiture compacte mais professionnelle, adaptée également aux productions spécialisées.
Vous avez besoin d’un changement rapide des gabarits pour des travaux diversifiés.
Produisez des pièces sur mesure pour des architectures non conventionnelles ou des fenêtres hors normes.

Demandez dès maintenant la brochure technique ou parlez à un expert

Demander des informations

Flexibilité maximale, précision absolue : le choix idéal pour des joints complexes en PVC

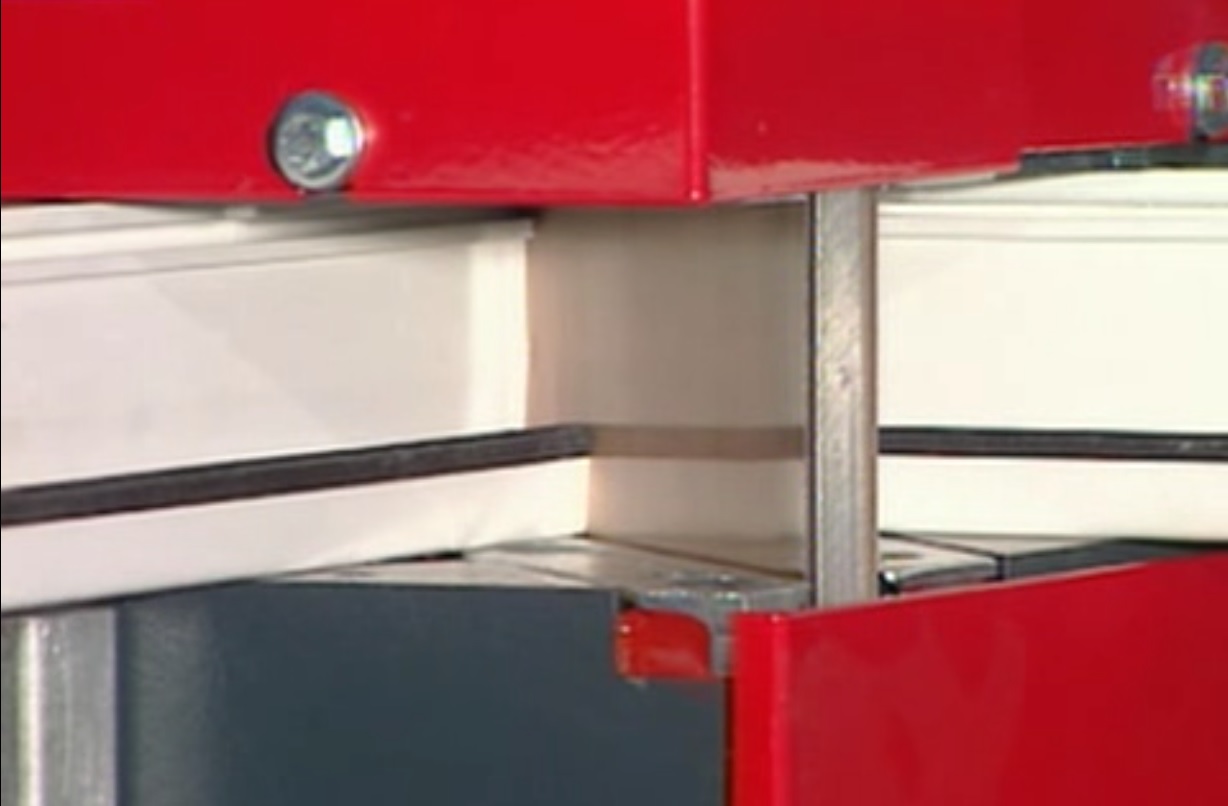

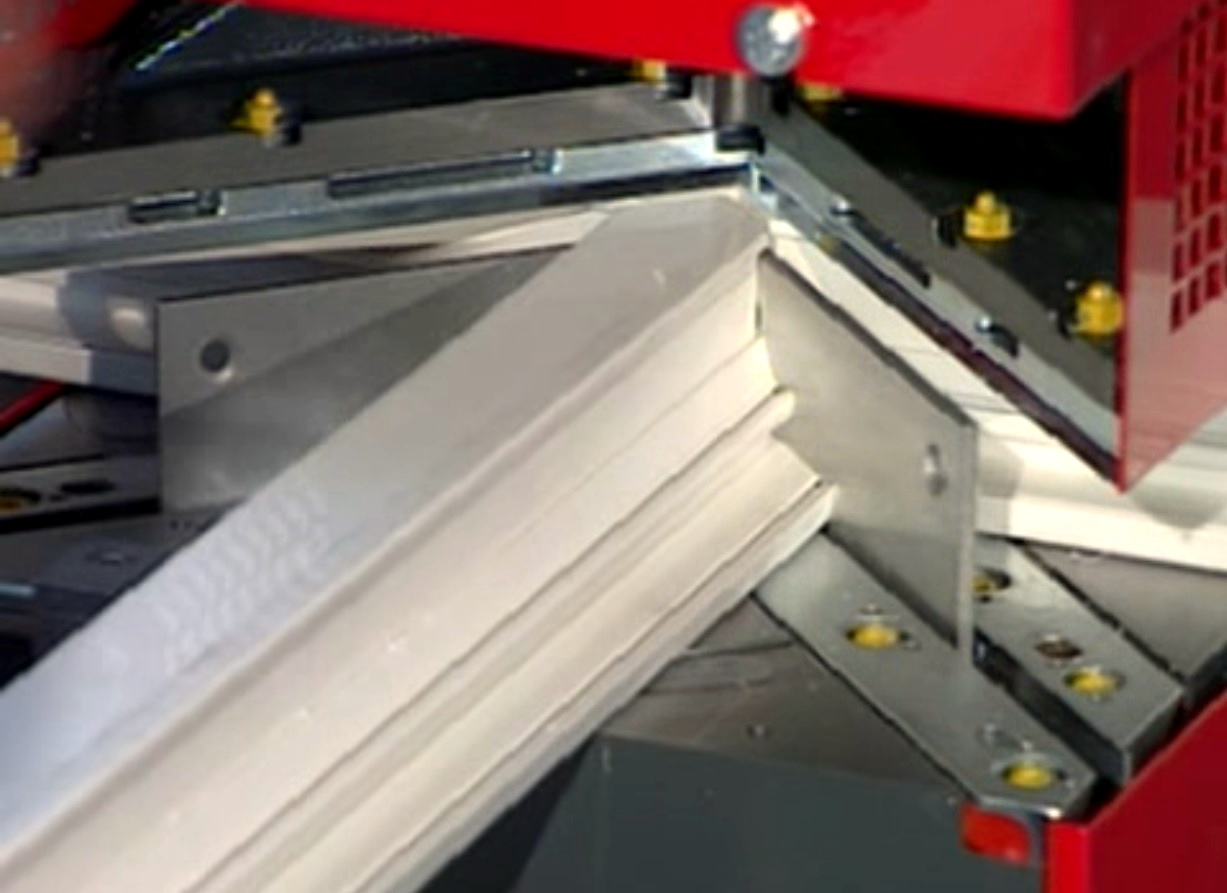

La SLTV de Graf Synergy est la soudeuse à tête unique conçue pour offrir une polyvalence maximale dans les travaux les plus techniques et complexes. Grâce à sa tête à inclinaison variable, elle permet de réaliser des soudures d’angle comprises entre 35° et 180°, y compris les configurations en « T », en croix ou en « H » (soudure en encoches). Le cycle entièrement automatisé garantit uniformité, répétabilité et réduction des erreurs, même avec des profils coupés en pointe et des pièces contre-encastrées avec une incision en « V ». Idéale pour les fabricants souhaitant élargir les types de fenêtres en offrant un service hautement personnalisable.

5 raisons de choisir la Table Horizontale Translative SLTV

Soudez chaque géométrie, sans compromis. La seule monobloc capable de souder à un angle variable de 35° à 180°, y compris les nœuds en croix, en « T » et en « H ». Parfaite pour des productions spéciales ou architecturales.
Précision dimensionnelle garantie. Chaque angle respecte les mesures exactes de réglage : qualité constante, sans retouches ni déchets.
Cycle entièrement automatisé. Contrôle électronique intégré qui régule les températures, les temps et signale d’éventuelles anomalies de fonctionnement.

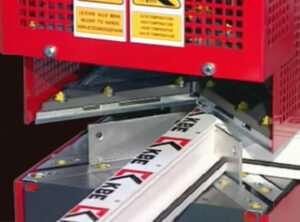

Contre-gabarits à dégagement rapide. Système mécanique intelligent pour remplacer rapidement les contre-gabarits de soudage, réduisant ainsi les temps de changement de format.
Écran intégré pour un contrôle intuitif. Gestion facile et immédiate grâce à l’interface électronique embarquée : moins de marge d’erreur, plus d’efficacité.

Détails du produit

Conçue pour répondre aux besoins les plus spécifiques, la SLTV est un poste de soudage polyvalent qui élargit la gamme de produits réalisables dans votre atelier. La possibilité de souder des angles spéciaux et des joints complexes en fait un atout précieux pour les ateliers proposant des menuiseries sur mesure ou pour ceux qui souhaitent augmenter la valeur perçue de leur catalogue.

Dimensions

Longueur : 1 250 mm

Largeur : 920 mm

Hauteur : 2 300 mm

Poids : 350 Kg

Alimentation et consommation

Puissance installée : 3,6 kW

Tension : 230 V monophasé

Consommation d’air par cycle : 45 NI/min

Pression de service : 7 bars

Performances

Cycle automatisé avec gestion électronique

Mode manuel opérateur pour les réglages initiaux

Opérateurs requis : 1

Profils soudables

Hauteur du profil : 40 ÷ 200 mm

Largeur du profil (à 90°) : 40 ÷ 130 mm

Valeurs variables en fonction du type de profil, de la vitesse et des dimensions du cordon.

Fonctionnalités et traitements pris en charge

Soudure à angle variable (35°-180°)

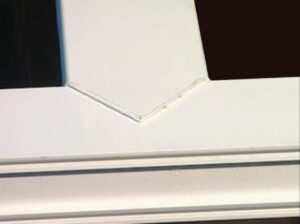

Raccords en « T »
Soudages croisés
Soudage en encoches (« H »)
Soudage de traverses à pointe avec pièce de contreplaqué et gravure en « V ».

Options disponibles

Pour élargir les possibilités opérationnelles, la SLTV peut être personnalisée avec :

Controsagome sur mesure selon le dessin du client (par exemple pour des joints à 2 pièces)
Interface avec des systèmes de mesure ou de pré-découpe (sur demande)
Configurations dédiées aux profils spéciaux

La machine est également conçue pour être intégrée dans des lignes modulaires ou des îlots de travail dédiés.

TECHNOLOGIE ET AUTOMATISATION

Le cœur technologique de la SLTV est le système de contrôle intégré qui mesure en temps réel les paramètres de soudage, vérifie l’absence d’anomalies et signale rapidement tout besoin d’intervention. Cela garantit la continuité de la production, réduit les déchets et améliore la sécurité opérationnelle.
