SLV
Soudeuse à tête unique à angle variable pour profils spéciaux en PVC et en aluminium
La solution idéale pour des soudures complexes : flexibilité maximale, précision garantie
Parfaite si…
- Vous réalisez des menuiseries hors d’équerre ou des formes irrégulières.
- Vous devez souder des profils de grande taille (jusqu’à 300 mm de largeur).
- Vous cherchez une voiture robuste et précise même sur de petits lots.
- Vous souhaitez éviter les reprises sur des joints complexes.
- Changez fréquemment les mesures et les angles.
Demandez dès maintenant la brochure technique ou parlez à un expert
La solution idéale pour des soudures complexes : flexibilité maximale, précision garantie

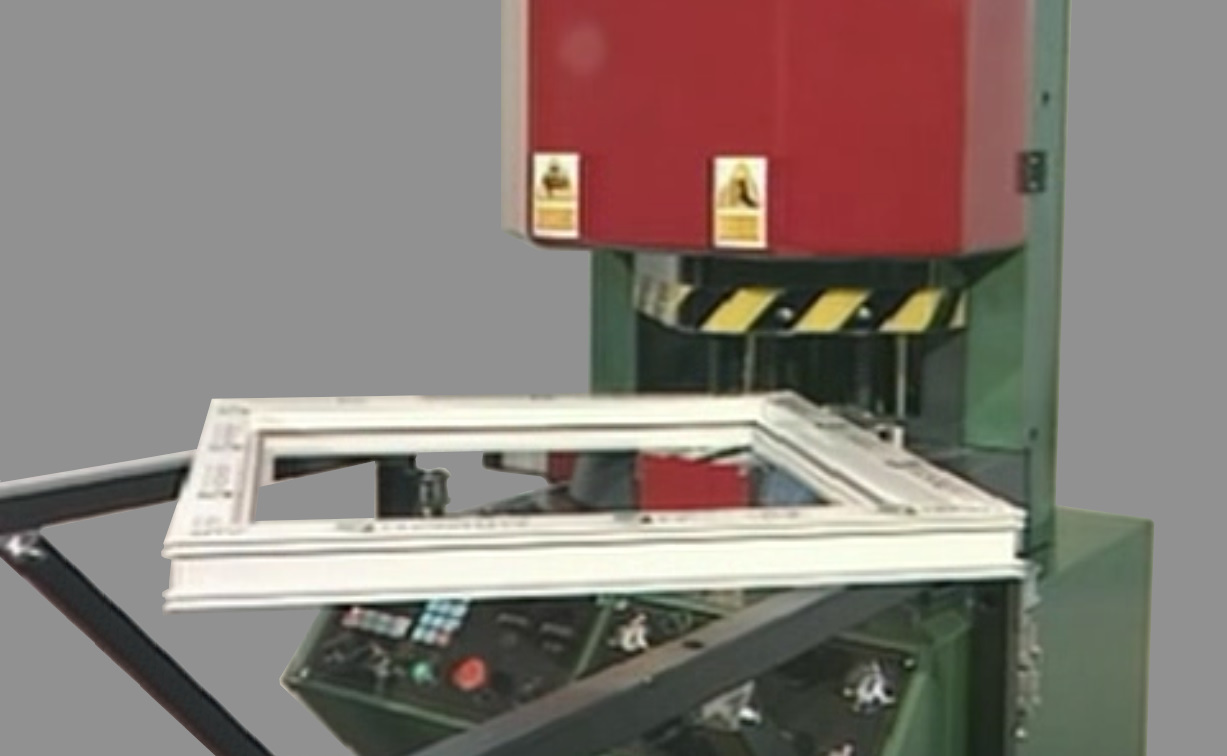

SLV est le poste à souder monopoint à angle variable conçu pour gérer avec précision tout type de soudure hors d’équerre, de 30° à 180°, même sur des profils de grande taille.
Idéal pour les serruriers et les départements spéciaux, elle est construite en acier et en fonte pour garantir une stabilité maximale même lors de travaux sur des profilés imposants.
Grâce au système électronique intégré, SLV permet un ajustement rapide des angles, un contrôle constant des temps et des températures de soudage, ainsi qu’une optimisation des performances même pour de petits lots ou des productions personnalisées.
Chaque cycle est automatisé et l’interface guide l’opérateur en cas d’anomalies, garantissant la continuité et la qualité du processus.
5 raisons de choisir SLV
- Précision millimétrique même hors équipe. Soudages précis de 30° à 180° grâce au contrôle électronique des paramètres et au maintien stable de l’angle réglé.
- Conçue pour des profils spéciaux et surdimensionnés. Gère des profils jusqu’à 200 x 200 mm à 90° et 300 mm de largeur à 180° : parfaite pour des commandes complexes.
- Contrôle intelligent du processus. Le système électronique mesure les temps de soudage en temps réel, signale les anomalies et guide l’opérateur en cas de besoin.
- Structure solide et fiable. La base en fonte et les composants en acier/aluminium garantissent la stabilité, la durabilité et la répétabilité des résultats.
- Changement rapide des gabarits. Système de remplacement rapide des gabarits pour réduire les temps d’arrêt de la machine.
Détails du produit
SLV permet de réaliser une soudure de haute précision sur des angles allant de 30° à 180°, rendant possible la fabrication de menuiseries spéciales, de formes non standards et de joints en biais. La structure en fonte assure un soutien stable même pour des profils lourds, évitant ainsi les flexions et les pertes de précision.
Dimensions de la machine
Longueur : 1 250 mm
Largeur : 920 mm
Hauteur : 2 300 mm
Poids : 270 Kg
Performances opérationnelles
Opérateurs requis : 1
Mode de fonctionnement : Manuel
Cycle automatisé : Oui
Alimentation et consommation
Puissance installée : 3,4 kW
Alimentation : 230 V monophasé
Consommation d’air : 45 Nl/min
Pression minimale d’exercice : 7 bars
Profils professionnels
- Hauteur du profil : 40 ÷ 200 mm
- Largeur du profil :
- 40 ÷ 200 mm (à 90°)
- 40 ÷ 300 mm (à 180°)
Fonctionnalités et traitements pris en charge
Principales opérations :
- Soudages d’angle variables entre 30° et 180°
- Gestion de grands profils
- Production de menuiseries sur mesure selon dessin
Options et configurations sur mesure
SLV peut être personnalisée avec :
- Contre-sagome sur mesure
- Morse horizontaux/verticaux droite-gauche pour un maintien optimal des pièces
Ces options permettent d’adapter parfaitement la machine à des productions spéciales sur commande.
Technologie et automatisation
Le système électronique avancé de la SLV garantit :
- Gestion automatique des paramètres de soudage
- Suivi actif des délais et des erreurs
- Interface intuitive pour l’opérateur
Compatible avec les logiques Industrie 4.0, SLV peut être intégrée dans des systèmes de traçabilité, de diagnostic à distance et de gestion centralisée de la production.
