TEST PRO DIGITAL
Machine de test de résistance sur angles soudés en PVC
Vérification immédiate de la qualité de soudure, avec précision certifiée
Parfaite si…
- Vous souhaitez vérifier la fiabilité des soudures de vos fenêtres en PVC avant l’expédition.
- Vous avez besoin d’un système de test interne pour le contrôle qualité.
- Vous fabriquez des menuiseries sur mesure et souhaitez certifier chaque angle soudé.
- Vous cherchez une voiture facile à utiliser mais techniquement avancée.
- Vous travaillez avec des profils de tailles variables et avez besoin de flexibilité opérationnelle.
- Vous souhaitez documenter les tests pour des audits ou la traçabilité de la production.
Demandez dès maintenant la brochure technique ou parlez à un expert
Vérifiez l’étanchéité des angles soudés avec un test rapide, numérique et fiable.

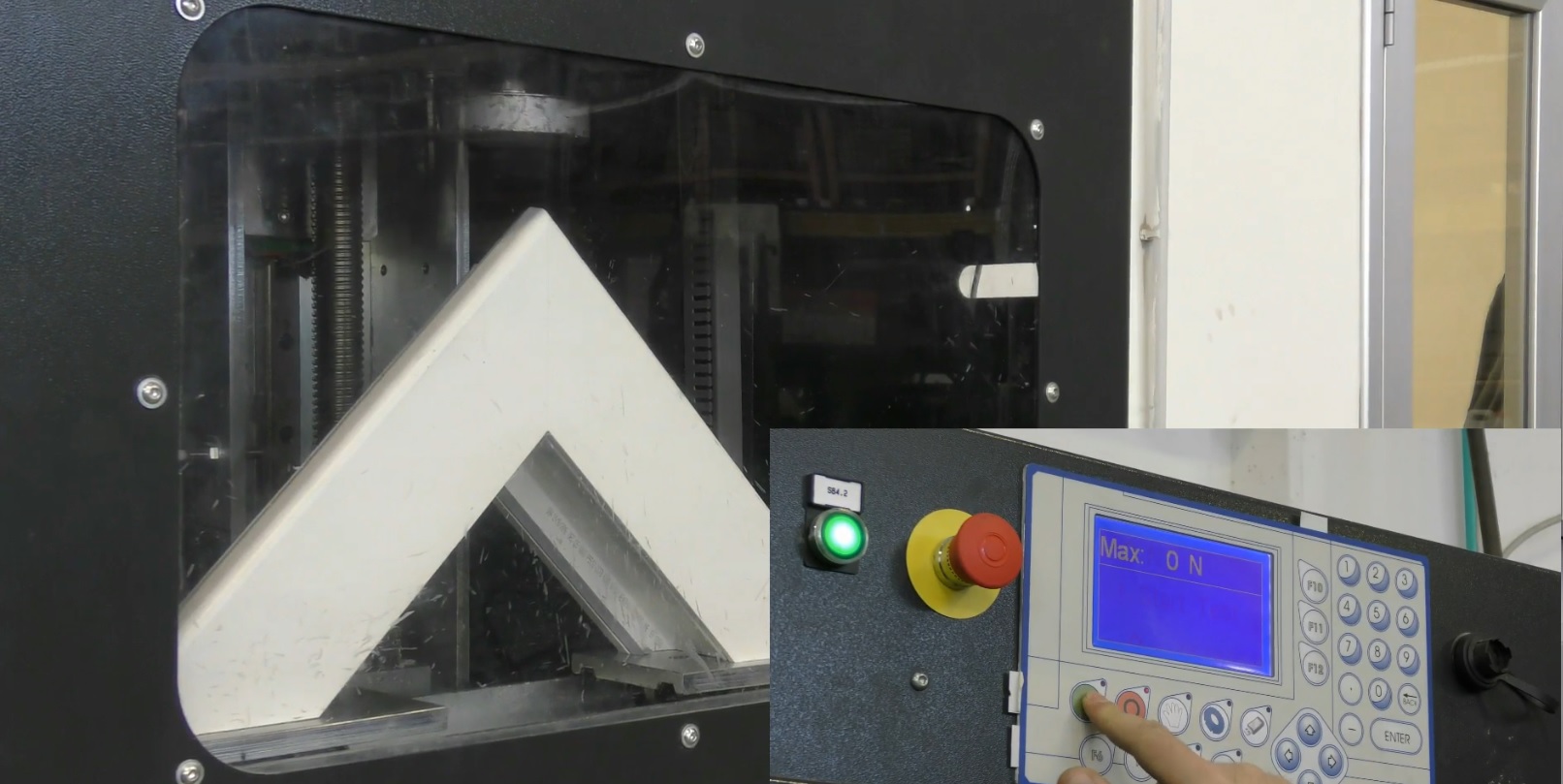

Test Pro Digital est la machine conçue par GRAF Synergy pour mesurer avec une précision extrême la charge de rupture sur les angles soudés des profils en PVC, garantissant ainsi un contrôle qualité rigoureux et reproductible dans la production de menuiseries.
Grâce à une structure compacte en acier au carbone et à un système hydraulique avec cellule de charge certifiée, il permet de réaliser des essais standardisés directement dans l’atelier, sans avoir besoin de laboratoires externes.
L’écran graphique intégré permet une visualisation immédiate des données et l’exportation des résultats sur USB.
5 raisons de choisir Test Pro Digital
- Précision certifiée et résultats numériques. Système avec cellule de charge homologuée pour des mesures précises en kg ou en Newton, avec graphique de test visible sur l’écran.
- Simplicité d’utilisation totale. Saisie du profil, lancement du test et lecture des résultats : tout est géré par un seul opérateur.
- Analyse immédiate de la charge de rupture. Un piston hydraulique applique une force constante sur l’angle soudé jusqu’à la rupture, mettant en évidence le pic maximum.
- Large gamme de profils testables. Prend en charge des longueurs de 350 à 740 mm, des hauteurs allant jusqu’à 600 mm et des épaisseurs de 40 à 130 mm.
- Rapports numériques exportables. Les données du test peuvent être sauvegardées sur une clé USB, utiles pour un contrôle interne ou pour un partage avec des clients.
Détails du produit
Le Test Pro Digital permet de réaliser des essais destructifs pour mesurer la résistance mécanique des angles soudés en PVC. Le test est effectué en appliquant une force progressive jusqu’au point de rupture du joint, en enregistrant la valeur maximale atteinte.
Dimensions
Longueur : 890 mm
Largeur : 575 mm
Hauteur : 1 000 mm
Poids : 180 Kg
Performances
Opérationnalité : manuel
Opérateurs requis : 1
Angles testables/8h: variable
Alimentation et consommation
Puissance installée : 0,6 kW
Tension : 240 Vac
Consommation d’air : n.d.
Force maximale exercisable : 1 000 kg
Profils professionnels
Longueur : 350 – 740 mm
Hauteur : jusqu’à 600 mm
Épaisseur : 40 – 130 mm
Fonctionnalités et traitements pris en charge

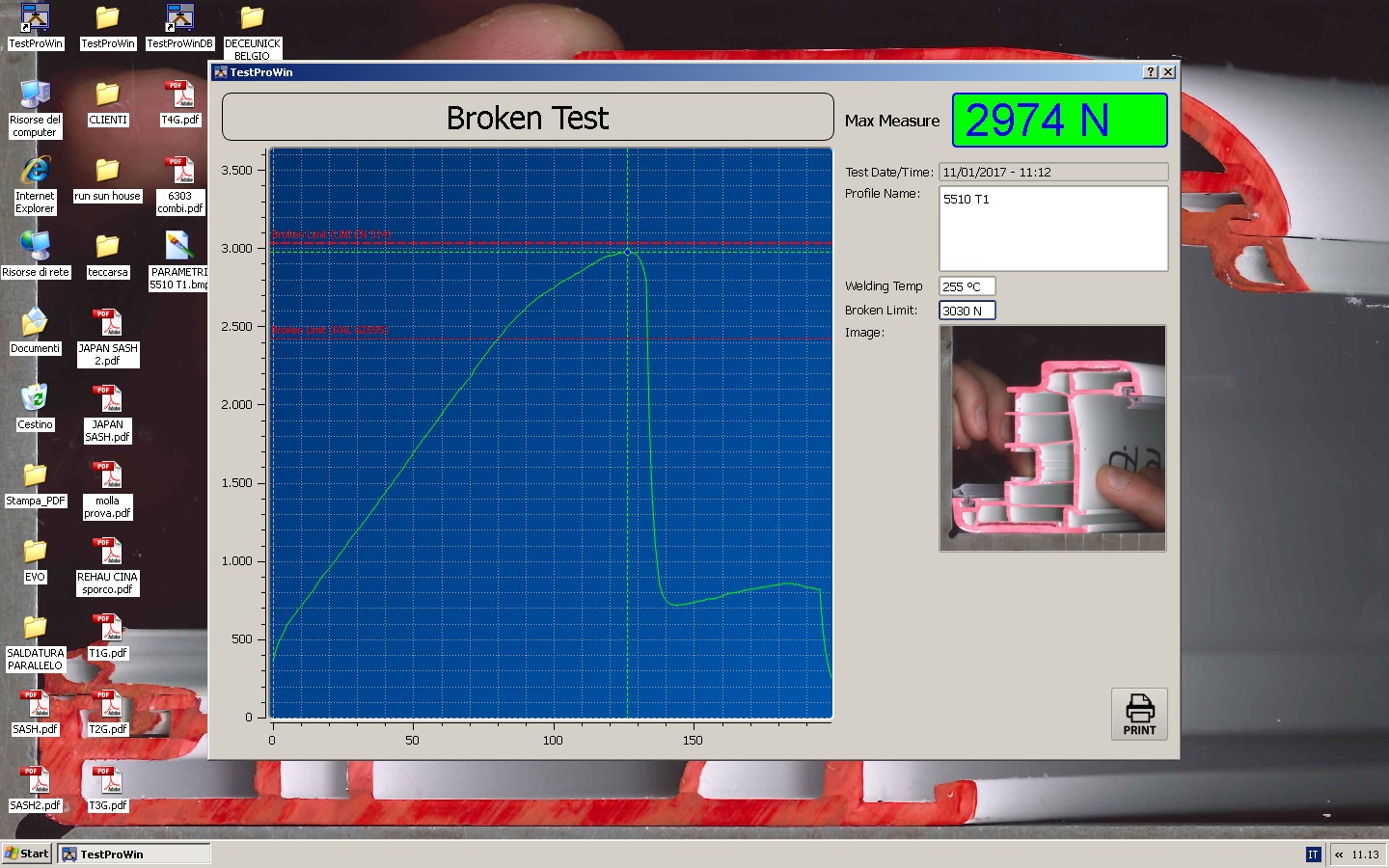

L’interface avec écran graphique permet d’analyser visuellement l’évolution de la charge tout au long du cycle. Le résultat du test peut être archivé numériquement pour chaque profil testé.
Travaux :
Mesure de la force maximale supportée
Essai de charge sur un angle soudé
Options et configurations disponibles
Pour s’adapter à chaque besoin de production, Test Pro Digital peut être équipée de :
- PC et moniteurs intégrés avec logiciel dédié et clé de protocole pour connexion avec les systèmes TestPro
- Imprimante pour la génération immédiate de rapports papier
Ces options permettent l’intégration dans des systèmes de gestion de la qualité et de traçabilité de l’Industrie 4.0.
Technologie et automatisation
Bien qu’il s’agisse d’une machine de test manuel, Test Pro Digital adopte des solutions numériques avancées pour l’acquisition et l’enregistrement des données.
La cellule de charge certifiée garantit des lectures fiables, tandis que la gestion via un affichage numérique permet un contrôle visuel immédiat.
Grâce aux options, la voiture peut être connectée à des systèmes d’information d’entreprise, la rendant compatible avec les logiques de production 4.0.
Contactez l’équipe GRAF Synergy
Demandez dès maintenant la brochure complète ou une consultation dédiée pour comprendre comment intégrer Test Pro Digital dans votre service qualité.
